«Японский BAR» из Йокосуки: FN Modele 30 под патрон 6,5×50 мм Arisaka
Эволюция конструкторской мысли: FN Modele 30 и FN Modele D
Опираясь на платформу Browning Automatic Rifle (BAR), бельгийская компания Fabrique Nationale (FN) под руководством главного конструктора Дидьена Сэва создала линейку пулемётов, заметно превосходивших оригинальный американский M1918.

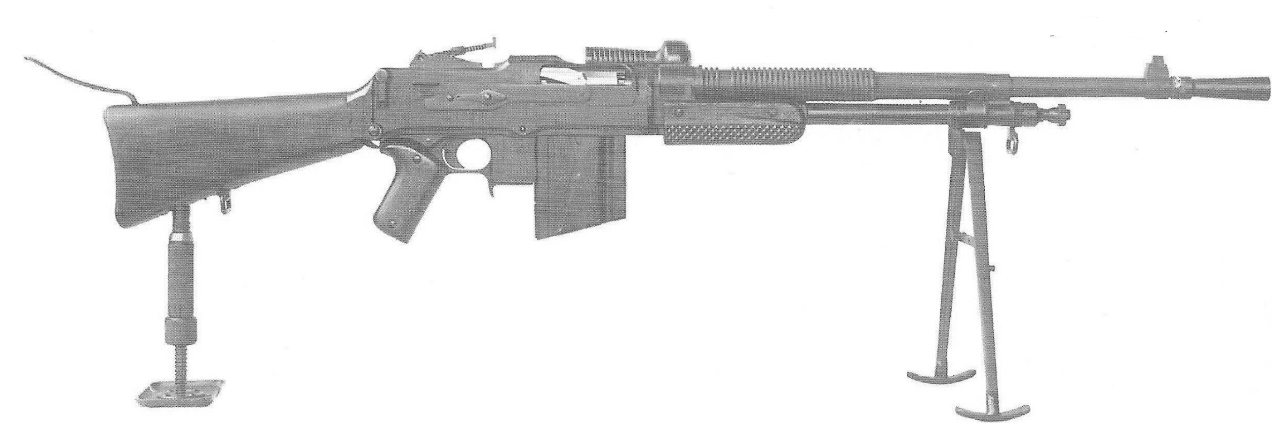

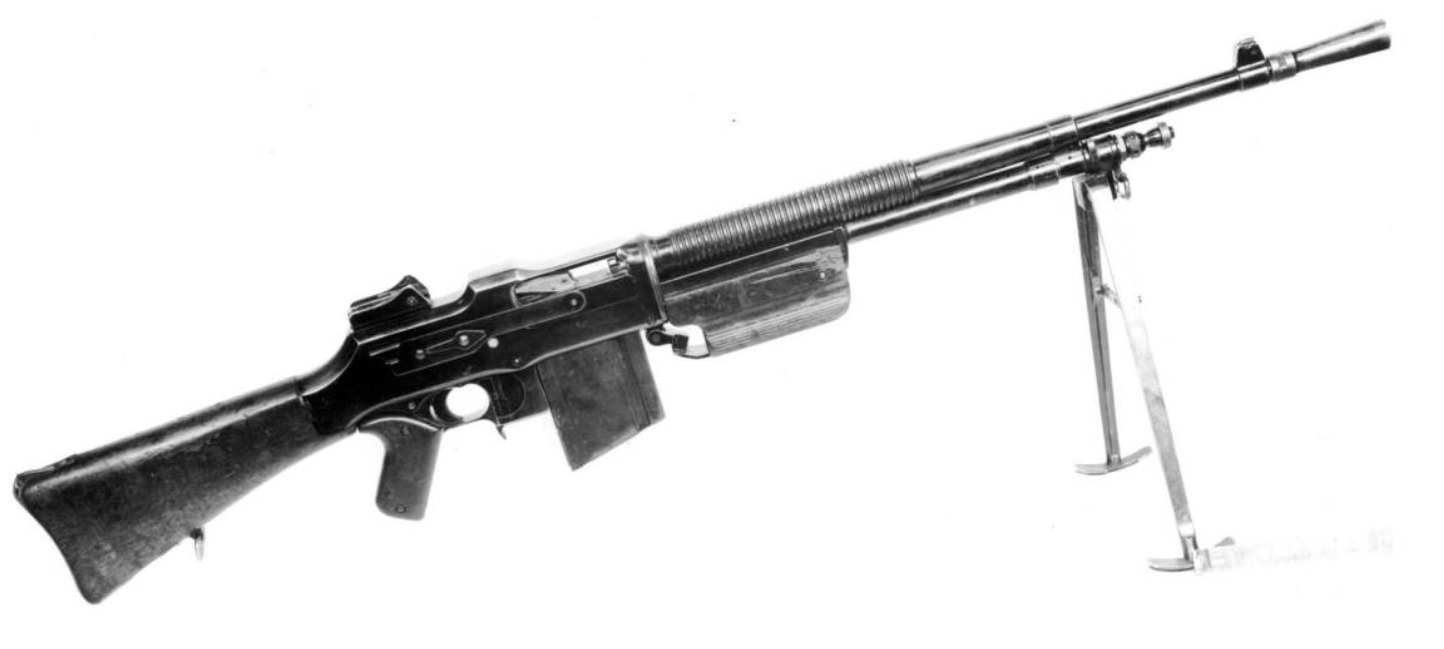

FN Modele 30 стал результатом глубокой адаптации системы под стандарты бельгийской армии и запросы экспортного рынка. Ключевые отличия от M1918 — отдельная пистолетная рукоятка, складная сошка и механический замедлитель темпа стрельбы. Последний позволил вести автоматический огонь в двух режимах: медленном (около 350 выстр./мин) и быстром (около 600 выстр./мин). Кроме того, Сэв кардинально модернизировал газоотводный узел, фактически инвертировав поршень и цилиндр. Это решение почти полностью исключило заклинивание автоматики при сильном загрязнении нагаром или тепловом расширении деталей.
Представленный в 1932 году FN Modele D стал кульминацией развития этой линейки. Сэв переработал монолитную ствольную коробку образца 1930 года с обеих сторон:
-
Передняя часть удлинилась — в ней разместили секторную резьбу и храповый механизм, обеспечившие быстросъёмность ствола.
-
Нижняя часть расширилась, объединив газовый цилиндр и цевье в единый прочный блок.
-
Задняя часть приобрела прямоугольную форму. К ней двумя поперечной штифтами крепилась опора приклада с интегрированным буферным механизмом.
Масса пулемёта возросла до 9,2 кг, однако благодаря шарнирному соединению приклада процедура неполной разборки стала несравнимо проще.
Масштабы поставок в Китай и местные имитации
В 1930-е годы Национальное правительство Китайской Республики в Нанкине активно искало современные образцы автоматического оружия для глубокого перевооружения пехотных частей. Не удовлетворившись эксплуатацией трёх различных систем ручных пулемётов (включая ZB-26 и SIG KE7), правительство обратило внимание на глубоко модернизированную бельгийской фирмой Fabrique Nationale под руководством Дидьенне Сэва версию американской автоматической винтовки BAR M1918.
Закупки пехотного варианта FN Modele 30 под германский патрон 7,92×57 мм Mauser производились волнами и в огромных объёмах. Начальный контракт на 1377 единиц был заключён в первой половине 1933 года, а к концу 1934 года общий объем закупленных стволов достиг 5000 единиц, из которых часть поступала по линии Министерства финансов. В июне и декабре 1935 года последовало ещё два заказа по 500 штук, один из которых предназначался для Бюро по борьбе с опиумом в Гуанчжоу. В общей сложности к началу полномасштабного вторжения Японии в 1937 году Китай успел ввезти 9 148 пулемётов FN Modele 30.
После «Инцидента 7 июля» на мосту Лугоуцяо правительство Чан Кайши дополнительно заказало 8 000 единиц оружия. Несмотря на развивающуюся морскую блокаду, к маю 1939 года не менее 7 412 пулемётов было успешно доставлено в страну через Бирманскую дорогу.
Параллельно с массовым импортом оригинальной продукции FN из Бельгии, в самом Китае предпринимались попытки наладить собственное производство этой системы. Так, войсковые ремонтные мастерские в провинции Шэньси еще в довоенный период выпустили партию полукустарных копий FN Modele 30. Позже производство бельгийской модификации BAR освоил завод «Хуасин» в провинции Сычуань, изготавливавший оружие для нужд региональных войск. Широкая распространенность FN Modele 30 и FN Modele D в войсках Гоминьдана сделала этот пулемёт одним из самых массовых и ценных трофеев Императорской армии и флота Японии на китайском театре военных действий.
Японская эксплуатация и практика использования трофеев

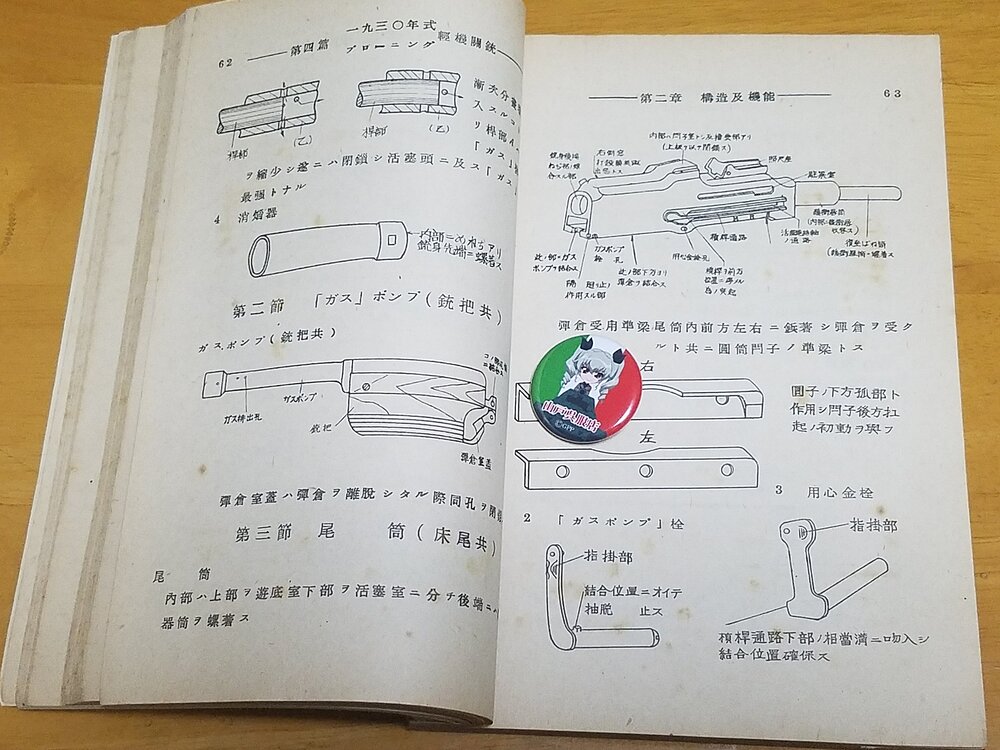

В ходе боевых действий на территории Китая, начавшихся с новой силой в 1937 году, в распоряжение Императорской армии и флота Японии попали значительные запасы бельгийских пулемётов Fabrique Nationale. Поток трофейного оружия оказался настолько велик, что японское командование было вынуждено силами Службы артиллерийского снабжения оперативно систематизировать его учёт и правила эксплуатации. Уже в марте 1939 года Военное министерство Японии выпустило официальное техническое наставление «１９１９～１９２２年式ブローニング 軽機関銃説明書 昭１４．３» («Руководство по лёгким пулемётам Браунинга образцов 1919–1922 годов»), предназначенное для подготовки расчётов из числа японских солдат.
Захват и повторное использование вражеского вооружения в японской армии не носили хаотичного характера. Согласно «Уставу полевой службы» (Sakusen Yomu-rei), вся трофейная матчасть (rokaku heiki) строго учитывалась, а её сбор на поле боя зачищался специальными командами (senjo sojo-han) под контролем дивизионных служб снабжения. Наиболее ценные и исправные образцы, представлявшие технический интерес или имевшие достаточный боекомплект, официально переводились в статус «Квази-уставного вооружения» (Jun-seishiki Heiki). Их либо выдавали передовым частям для усиления огневой мощи, либо направляли в тыловые научно-исследовательские институты и арсеналы для дальнейшего изучения и модификации.
Использование бельгийских модификаций BAR японскими войсками не ограничилось только Китаем. По мере эскалации конфликта эти пулемёты вместе с передислоцируемыми ветеранскими частями отправились и на Тихоокеанский ТВД. Доказательства применения трофейных FN зафиксированы даже в американских разведывательных сводках, таких как Handbook On Japanese Military Forces (1942 г.):

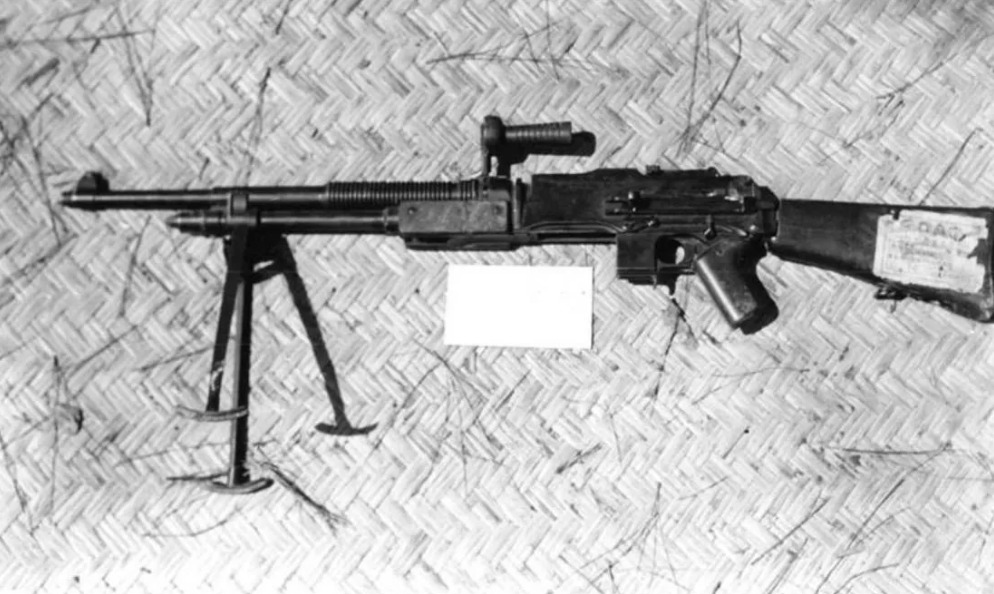

Сообщалось, что на Филиппинах японцы использовали автоматическую винтовку бельгийского производства, которая по конструкции и механизму в основном идентична автоматической винтовке Браунинга. Изученный захваченный образец представлял собой винтовку калибра 7,7 мм с 21-дюймовым стволом. Вес составлял 20 1/4 фунта (около 9,2 кг). Прицел был размечен до 1600 ярдов. Оружие оснащено откидным затыльником приклада и сошками. Неизвестно, в какой степени это оружие было распределено в войсках. Оно имеет следующие идентификационные маркировки: «Fabrique National d’Armes de Guerre Herstal, Belgique Browning Patented 1932»
Упоминание калибра 7,7 мм в американском отчёте, скорее всего, ошибочно, и реальный калибр составлял 7,92 мм. Присутствие маркировки «1932» и масса в 9,2 кг указывает на использование японцами наиболее совершенной модели — FN Modele D.
6,5-мм флотская модификация FN Modele 30

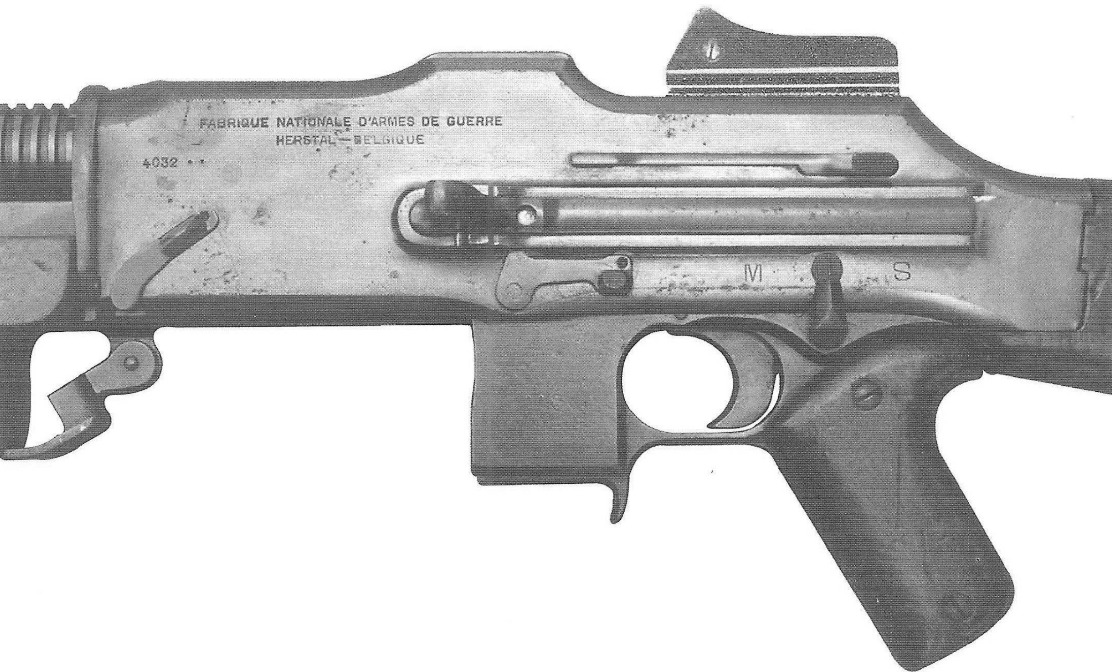

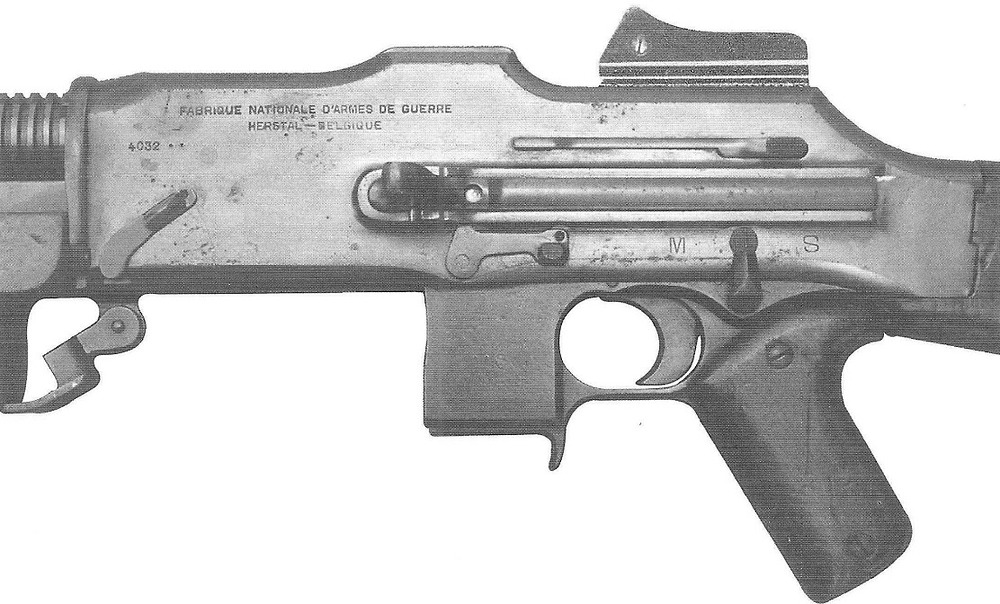

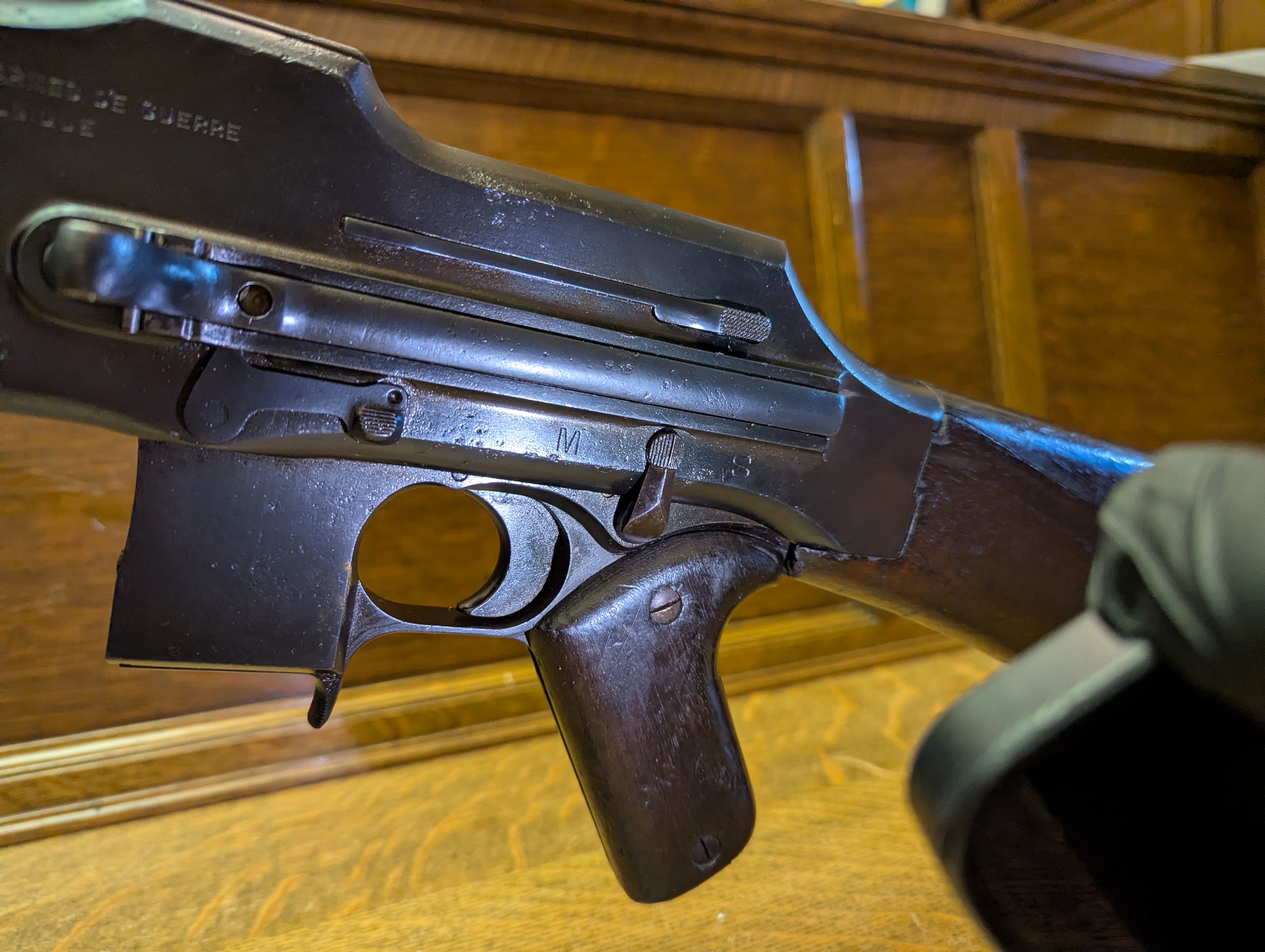

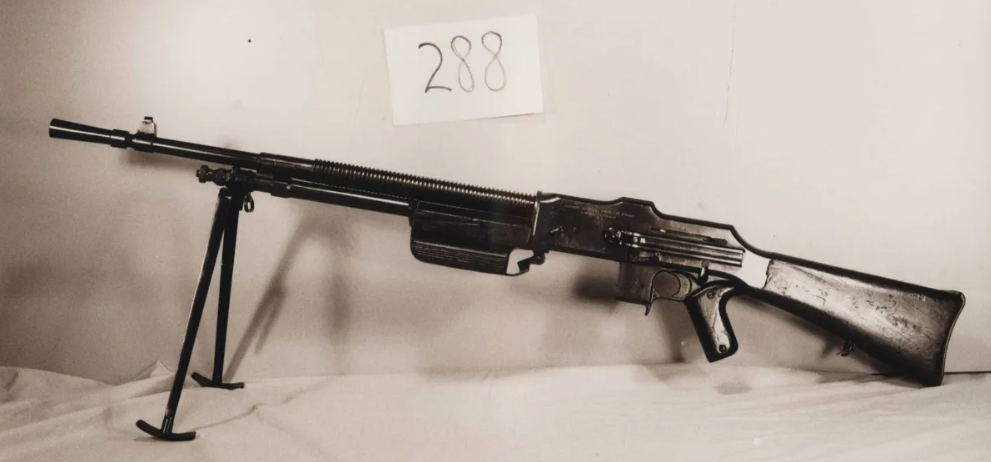

Самым ярким эпизодом в истории эксплуатации бельгийских пулемётов в Японии стала заводская переделка захваченных FN Modele 30 под уставной японский патрон 6,5×50 мм SR Arisaka. Долгое время в западной историографии — включая экспозицию американского музея — такой образец ошибочно считался «редким бельгийским спецзаказом для Японии». Однако детальный анализ конкретного уцелевшего экземпляра из Музея истории Коннектикута (заводской номер № 4032) полностью опровергает эту версию, подтверждая факт кустарно-заводской модернизации непосредственно в японских арсеналах.

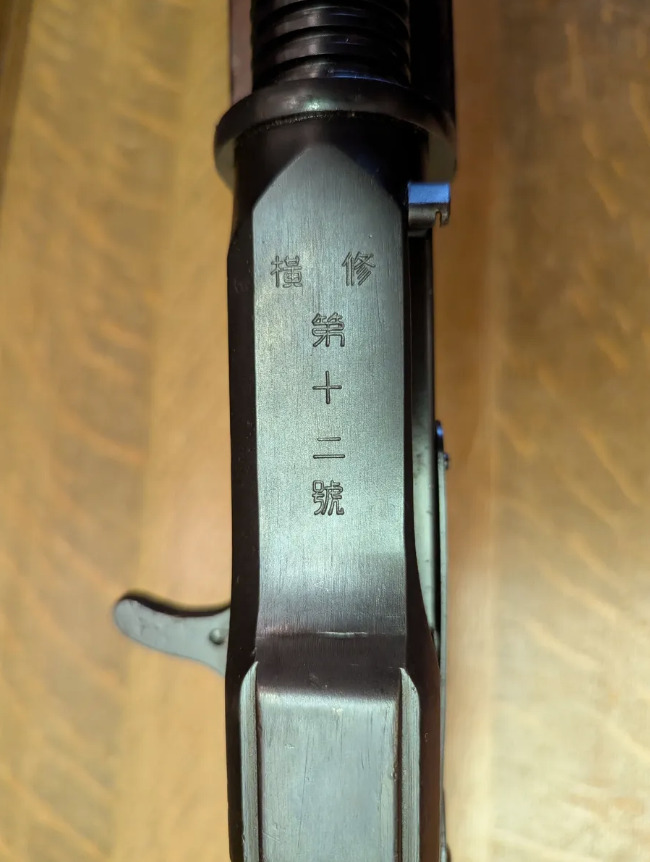

Главным доказательством японского вмешательства выступает комплекс маркировок на ствольной коробке. На левой стороне оружия рядом с бельгийским заводским номером выбиты иероглиф «横» (Йоко / Йокосуки), иероглиф «修» (Сю — ремонт/модернизация) и внутренний учётный номер «第十二號» (№ 12). Сочетание этих клейм прямо указывает на то, что пулемет прошёл процедуру официальной доработки на базе Военно-морского арсенала Йокосука (Yokosuka Kaigun Koshō).
Использование возможностей именно флотского арсенала вполне объяснимо. Морская пехота ВМС Японии и островные гарнизоны снабжались по остаточному принципу в сравнении с сухопутной армией и постоянно испытывали острый дефицит автоматического оружия. Имея на руках сотни захваченных китайских FN Modele 30 под винтовочный патрон 7,92×57 мм Mauser, флот не мог позволить себе роскошь создавать отдельную логистическую цепочку под чужой боеприпас и принял логичное решение — унифицировать трофеи под свой основной винтовочно-пулемётный патрон 6,5×50 мм SR.
Более того, в августе 1937 года Шанхайский особый отряд морской пехоты ВМС Японии численностью всего 4–5 тысяч человек оказался в окружении подавляющих сил китайской армии в самом центре города. Против них Чан Кайши бросил свои элитные «немецкие» дивизии (87-ю и 88-ю), оснащенные лучшим европейским вооружением — включая свежие партии пулемётов FN Modele 30. Именно в ходе этих интенсивных боев в руки японского флотского командования могло попасть значительное количество трофейных бельгийских пулемётов.

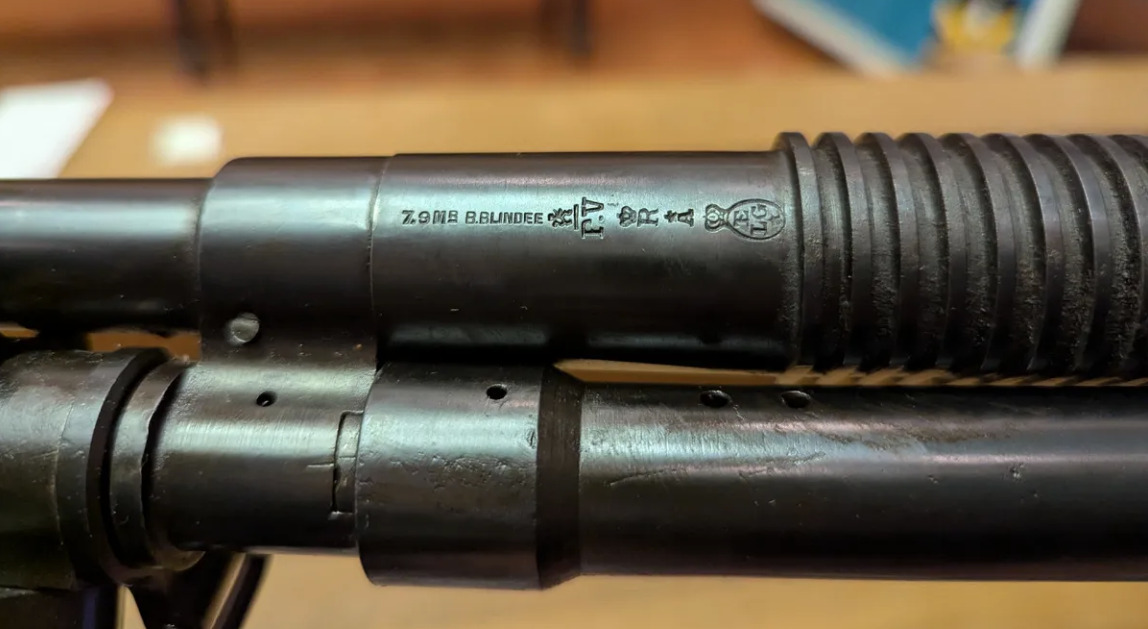

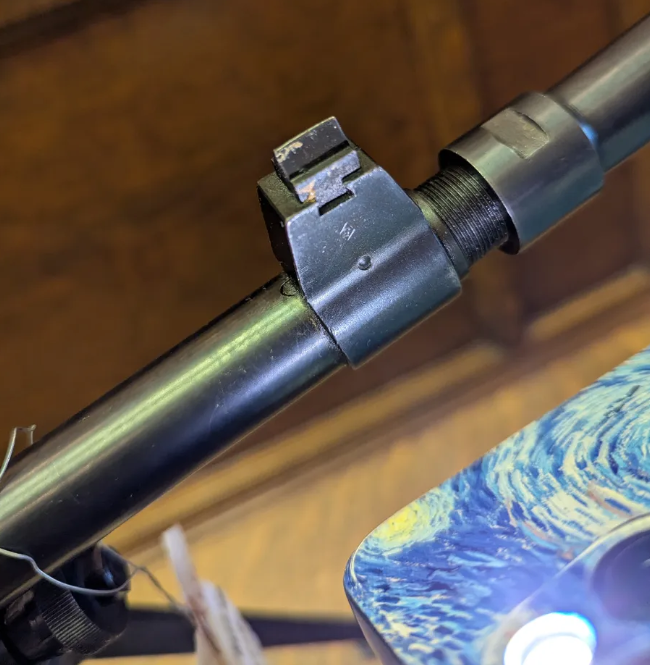

С технической точки зрения перестволка бельгийского пулемёта под японский патрон потребовала от инженеров Йокосуки работы с деталями газоотводного узла и автоматики. Родной бельгийский ствол калибра 7,92 мм был демонтирован, а вместо него установлена новый 6,5-мм. Попутно японским мастерам пришлось укоротить кронштейн трубки газового цилиндра.

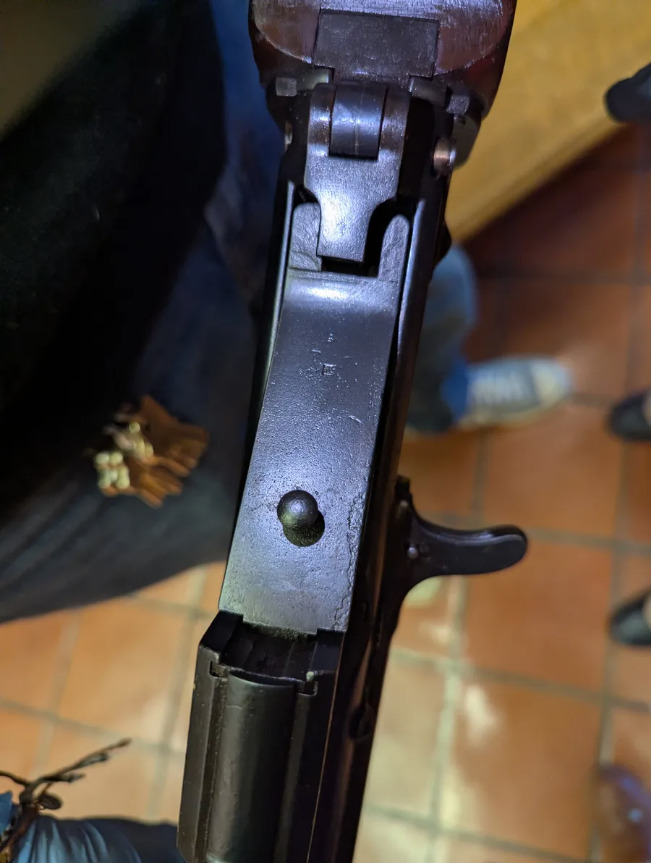

Отдельно стоит отметить проблему геометрической особенности патрона 6,5×50 мм SR Arisaka, обладавшего уменьшенным диаметром закраины и полуфланцевой гильзой. Для его надёжной подачи и экстракции оружейники Йокосуки по всей видимости доработали чашечку затвора, выбрасыватель, хотя не совсем ясно, были ли разработаны магазины рассчитанные на изгиб пачки 6,5-мм патронов. На некоторых фотографиях можно увидеть бельгийский пулемёт в руках японцах как с секторным магазином, так и с оригинальным коробчатым.
В результате получился крайне эффективный, эргономичный и надёжный ручной пулемёт, сочетавший продуманную бельгийскую конструкцию Дидьенне Сэва с доступным японским боеприпасом.
«lMG 123 (a)» на службе у Германии
Бельгийское правительство приняло на вооружение FN Modele 30 в калибре 7,65x53 мм для использования во всех родах войск бельгийской армии в «Метрополии и колониях». Согласно документам из архива переписки FN и другим источникам, производство FN Modele 30 для бельгийского правительства продолжалось с 1930 по 1940 год.
Подробности некоторых поставок (и выплаты роялти компании Colt’s по согласованной ставке 15 долларов за единицу оружия) были следующими:
| Дата | Кол-во единиц |
|---|---|
| 8 сентября 1931 г. | 2 500 |
| 24 ноября 1931 г. | 2 000 |
| 11 декабря 1931 г. | 1 000 |
| 30 декабря 1931 г. | 500 |
| 22 июня 1933 г. | 126 |

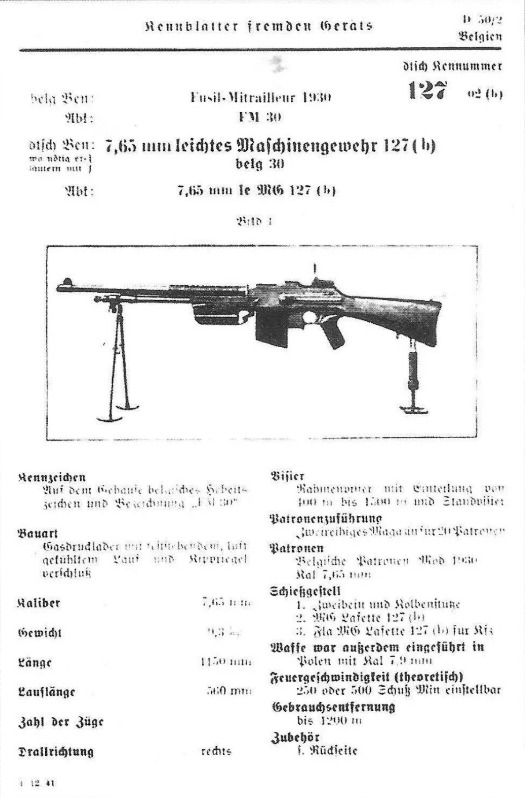

После оккупации Бельгии в мае 1940 года немецкие войска захватили арсеналы бельгийской армии, включая пулемёты FN Modele 30. Трофейное оружие было принято Вермахтом на учёт и поставлено на вооружение оккупационных и тыловых частей. В немецком справочнике трофейного имущества Kennblätter fremden Geräts № 127 бельгийский пулемёт проходил под официальным обозначением «7,65mm leichtes Maschinengewehr 127 (b) (belgien)». Подобные информационные карточки выпускались Вермахтом для всего захваченного иностранного оружия.
Характеристики
| Характеристика | Значение |
|---|---|
| Калибр | 7,65 мм |
| Вес с патронами | 9,3 кг |
| Длина | 1150 мм |
| Длина ствола | 560 мм |
| Питание | отъемный двухрядный магазин на 20 патронов |
| Темп стрельбы | регулируемый, 350 или 600 выстрелов в минуту |
Дополнительные фотографии
фотографии
Видео
Примечание

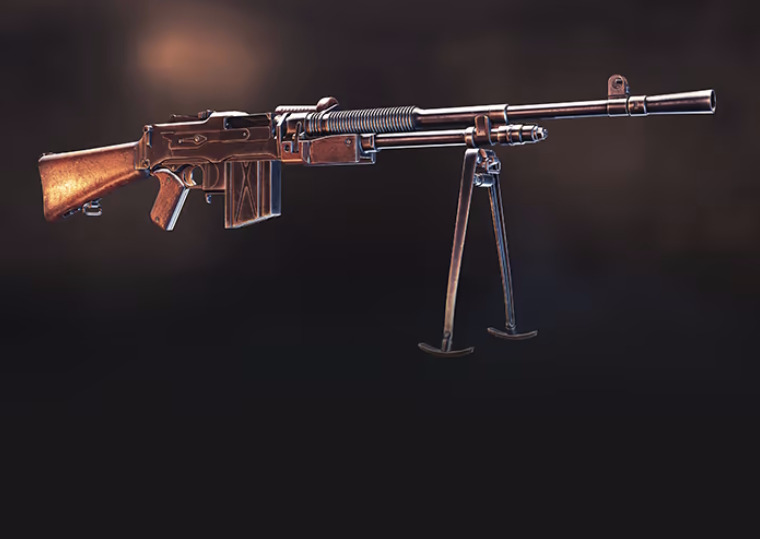

Представленный в игре пулемёт является FN Model D. Смотреть “FN Modelé D — он вам не FN Modelé 30 belgium”.
