Подробное техническое описание пулемёта ТКБ-264 из книги “Оружие и оружейники. Боевое оружие.”, Том 2:
«Учитывая вышеописанные обстоятельства и срочность работ по ручному пулемёту. Силин взял за основу свой проект ручного пулемёта модели 1941 года. Этим и объясняется более ранний порядковый индекс разработки (ТКБ-264). чем индексы ручных пулемётов Булкина и Акулина ТКБ-335 и ТКБ-336.
Принцип действия автоматики пулемёта основан на использовании энергии пороховых газов, отведённых из канала ствола через отверстие в стенке ствола с верхним расположением газоотводного устройства и длинным ходом газового поршня. Запирание ствола клиновое, питание ленточное.

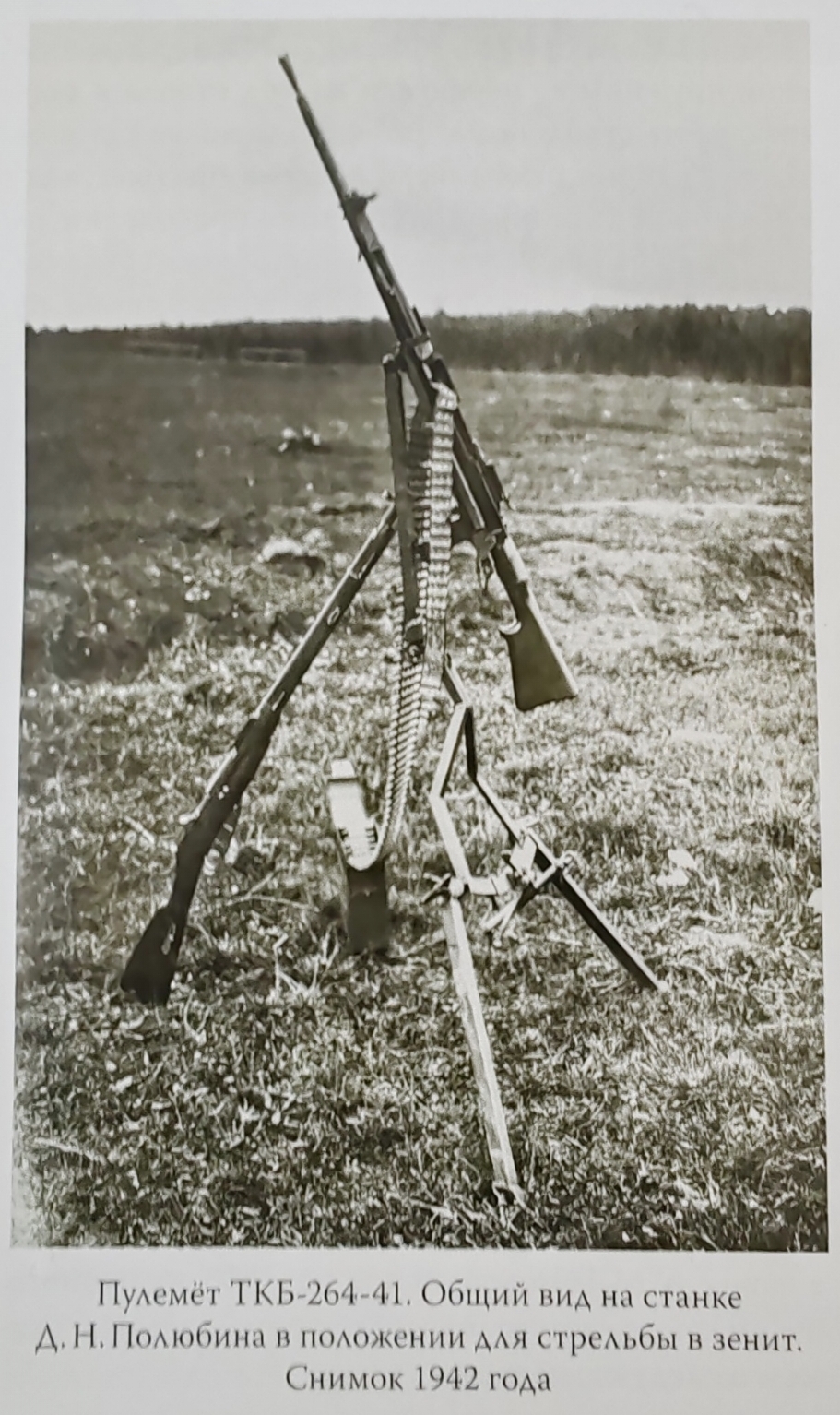

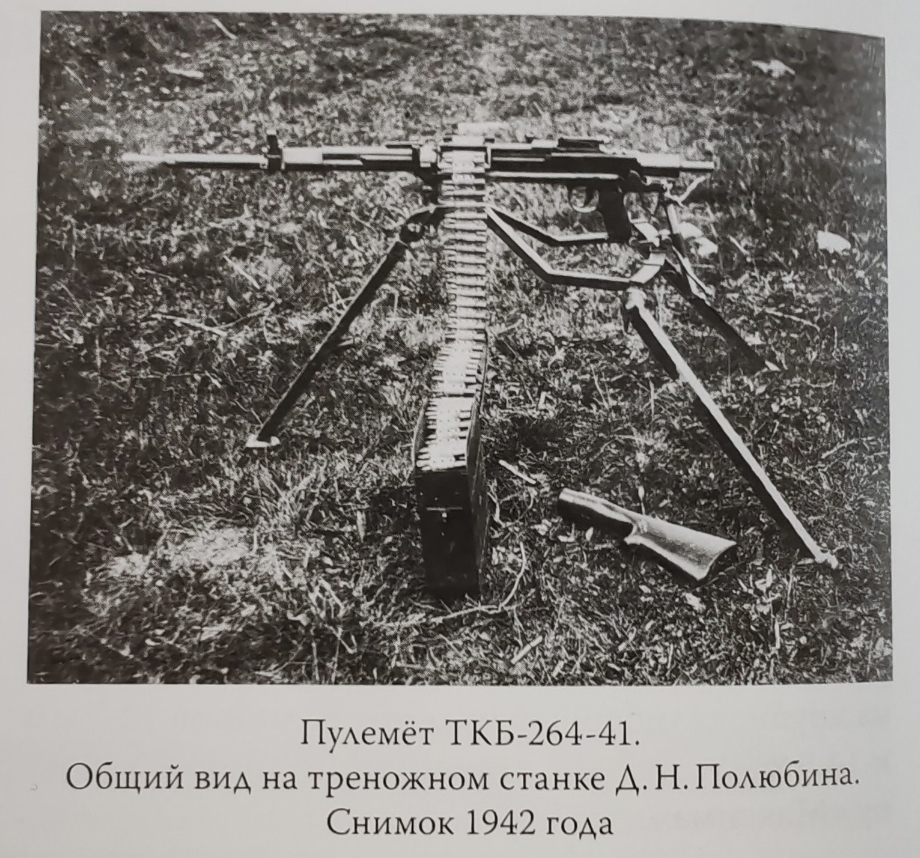

Пулемёт ТКБ-264-41 позиционировался как универсальный. Это был бы неплохой вариант под идеологию единого пулемёта, выдвинутую в послевоенное время. Под него Д. Н. Полюбивым был разработан специальный лёгкий треножный станок, который мог использоваться для стрельбы как по наземным целям, так и по воздушным. В случае использования пулемёта в зенитном варианте передняя нога станка складывалась вверх и служила в качестве дополнительной опоры (стрелы) тела пулемёта, а в качестве третьей опоры станка использовалась штатная винтовка Мосина. Пулемёт ТКБ-264-41 имел быстросъемный деревянный приклад винтовочного типа, используемый при стрельбе по воздушным целям. В пехотном варианте приклад снимался с затыльника. Общий вид пулемёта ТКБ-264-41 на станке Полюбина показан на сохранившихся фотографиях того времени.

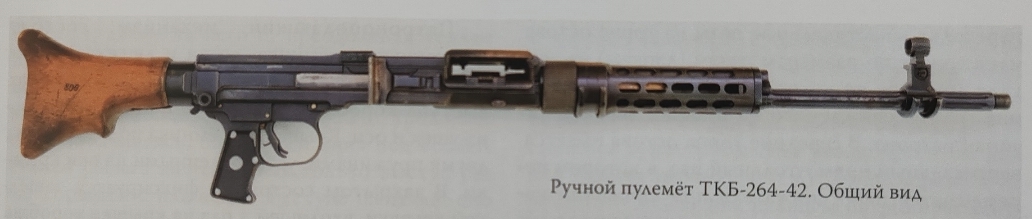

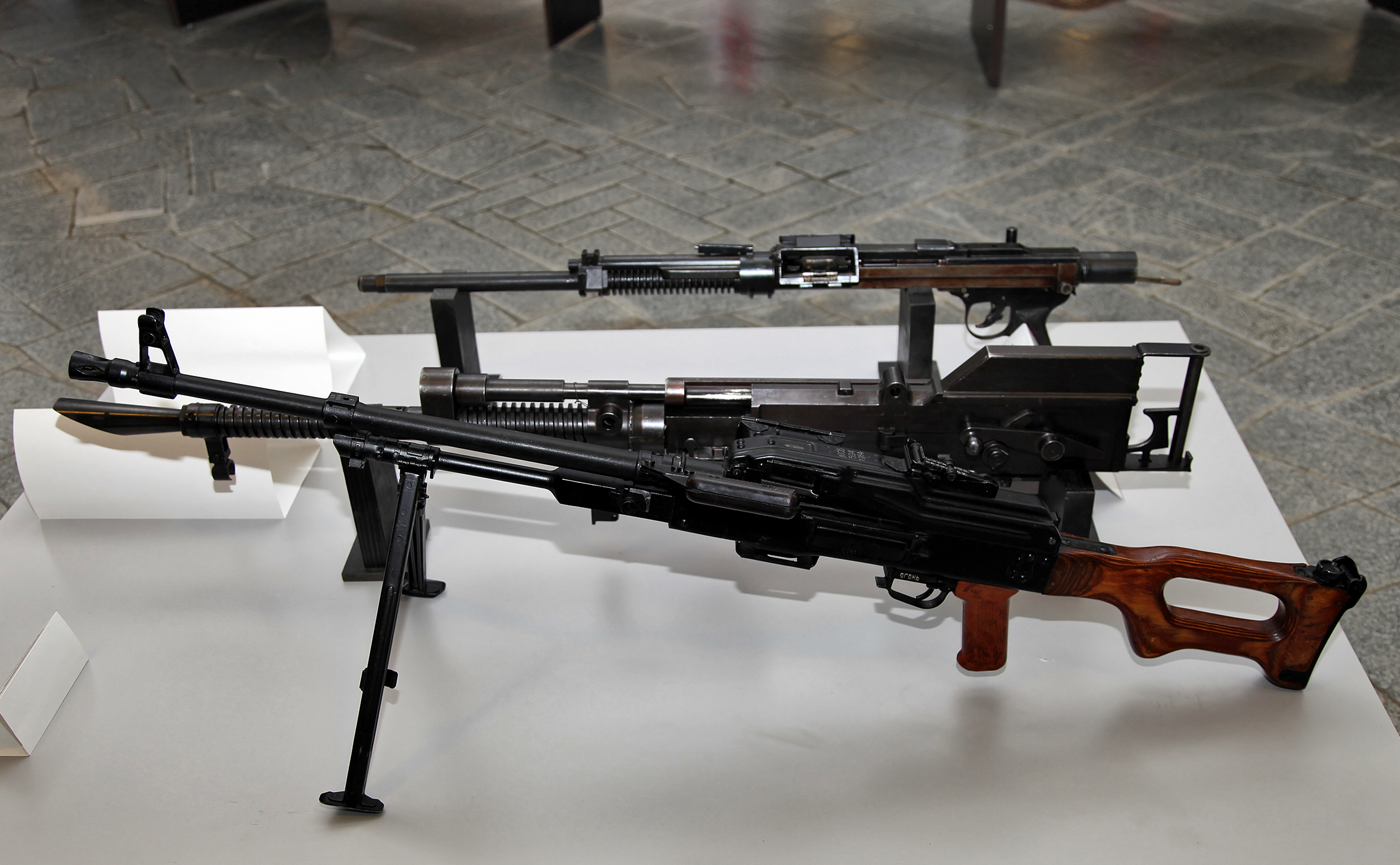

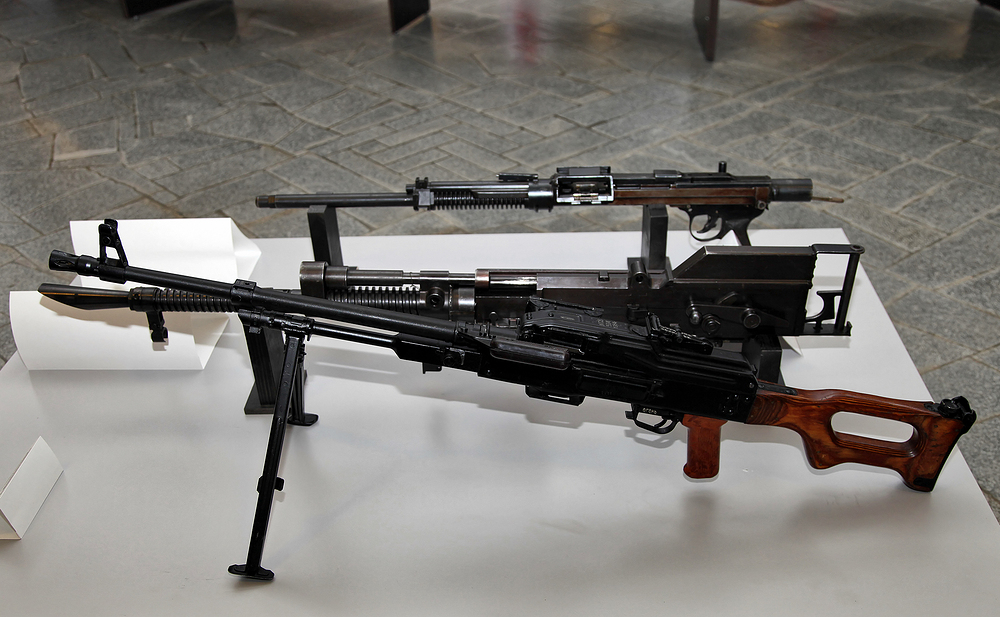

В пулемёте для конкурса 1942-1943 годов основная конструкция 1941 года была сохранена (судя по фотографии самого пулемета модели 1941 года не сохранилось). В целях сокращения габаритного размера по длине был разработан новый короткий приклад (по типу немецкого MG-34) с сохранением конструкции затыльника и способа крепления его к коробке автоматики 1941 года.

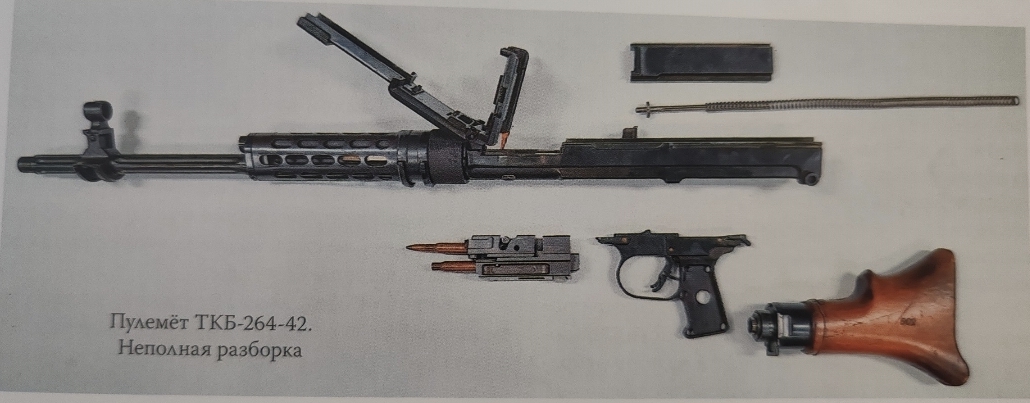

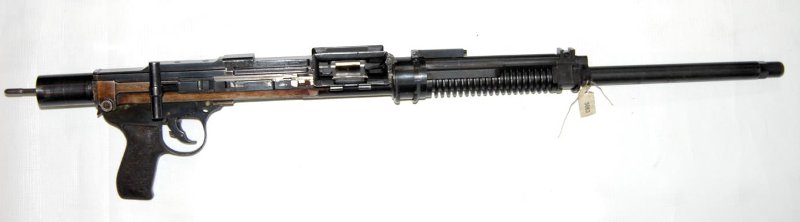

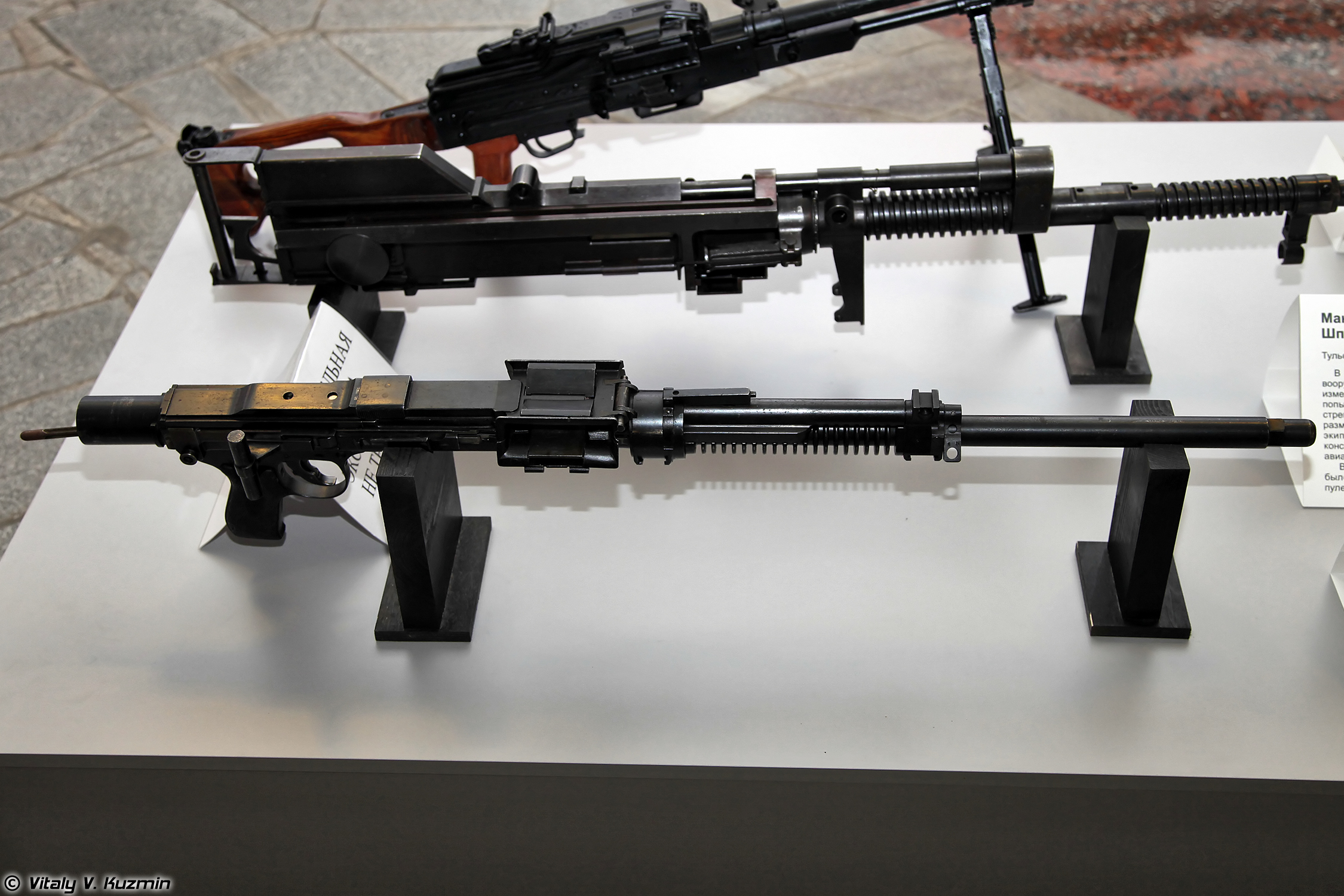

Пулемёт состоит из коробки автоматики, ствола, приклада, подвижных частей, возвратного механизма, патроноподающего механизма, спускового механизма, затыльника, крышки коробки автоматики.
Коробка автоматики представляет собой фрезерованный короб П-образного сечения, открытый сверху. Снизу имеет два окна: одно для прохода отражённой стреляной гильзы, другое для присоединения спускового механизма. Имеет две пары направляющих:
-
пазы на внутренней поверхности стенок для движения затвора и рамы газового поршня;
-
выступы на верхних кромках стенок — крышки коробки автоматики.
Передняя часть коробки имеет цилиндрическую форму с отверстием для посадки ствола. С передней части на коробку установлен перфорированный кожух он прикрывает трубку газовой каморы и часть ствола от казённой части. На кожухе в месте соединения с коробкой имеется кольцевой Т-образный паз для крепления на станке (сохранился от конструкции 1941 года).
Ствол запрессован к коробку и зафиксирован поперечным клином. На расстоянии 345 мм от дульного среза на ствол напрессована газоотводная муфта с газовой каморой верхнего положения. Газовое устройство имеет газовый регулятор. Часть ствола, находящаяся в кожухе, имеет гладкую наружную поверхность, а остальная к дульному срезу оребрена продольными долами. На дульной части ствола на резьбе закреплён пламегаситель — раструб в виде усеченного конуса.
На расстоянии 110 мм от дульного среза установлено основание мушки. В основании мушки на Т-образном пазе установлена стойка мушки с полукольцевым ограждением для мушки. В стойке мушке на резьбе установлена мушка. В целях приведения пулемёта к нормальному бою, стойка мушки может перемещается в основании по горизонтали с помощью микрометрического винта, а мушка в вертикальном направлении при ввинчивании-вывинчивании в стойку мушки. На нижней части основания мушки, под стволом, имеется кольцевой Т-образный паз для крепле ния на станок или на сошки.
Приклад с затыльником. В отличие от варианта 1941 года, приклад сделан более коротким, что обусловило очень хороший в плане манёвренности габарит по длине 1050 мм. Приклад изготовлен из дерева, внутри имеется полость, которую вставлена цилиндрическая стальная обойма, за креплённая в прикладе стяжным болтом.
В обойме, на сухарном соединении, установлен затыльник, который фиксируется в прикладе защёлкой. Приклад с затыльником объединяется с коробкой автоматики также с помощью сухарного соединения и фиксируется на коробке с помощью защёлки, расположенной на корпусе спускового механизма. В затыльнике имеется глухое отверстие, в котором размещается возвратная пружина. Её задний конец опирается на дно глухого отверстия в затыльнике.

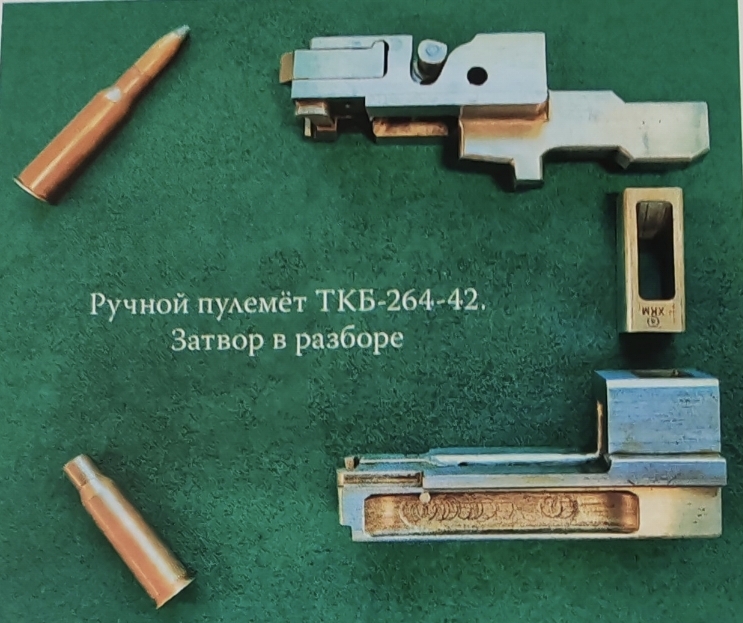

Подвижные части состоят из затвора и газового поршня с рамой. Затвор состоит из личинки, остова, запирающего клина, снижателя и оси снижателя. Личинка представляет собой тело прямоугольного сечения. На переднем торце личинки устроено зеркало с вертикальными пазами (лапками) для закраины гильзы патрона и отверстием для выхода бойка. На зеркало личинки выходит зуб фиксатора, удерживающий в лапках зеркала патрон от выпадания. В задней части личинки расположен выступ прямоугольного сечения со сквозным вертикальным прямоугольным отверстием для запирающего клина. В теле личинки имеется выем с окнами, выходящими на нижнюю плоскость личинки и на задний торец. В выем личинки посредством своего выступа устанавливается остов. На боковых поверхностях личинки имеются направляющие выступы для движения по пазам коробки. В теле личинки имеется цилиндрическое отверстие с выходом на зеркало и в выем, в котором размещается подпружиненный боёк.
Остов затвора — прямоугольное в сечении тело с фигурным выступом в нижней части, которым он объединяется с личинкой. В теле остова имеется гнездо для размещения снижателя. Гнездо снижателя с левой стороны имеет окно с криволинейной кромкой, по которой обкатывается выступ снижателя. В передней части остова закреплены подпружиненные зацепы извлекателя патрона из патронной ленты. Пазы зацепов переходят в вертикальные пазы на торце остова идентичные по размерам пазам (лапкам) на зеркале личинки, по которым перемещается закраина гильзы снижаемого на в лапки зеркала личинки патрона. В середине торца остова имеется вертикальный прямоугольный паз, в котором перемещается перо снижателя при снижении извлечённого из звена патрона в лапки зеркала личинки на линию досылания.
Снижатель патрона представляет собой рычаг, установленный в гнезде остова затвора на поперечной оси. Его перо выходит в паз на торцевой плоскости остова и аналогичный паз на зеркале личинки и взаимодействует с закраиной гильзы (нажимает на неё) при снижении. Снижение патрона из зацепов извлекателя происходит при взаимодействии пера снижателя с наклонным гребнем на внутренней поверхности крышки коробки автоматики при откате затвора. Гребень имеет одинаковый размер по ширине с пазом на торцевой поверхности торца остова и зеркале личинки. Возвращение снижателя в исходное положение происходит в накате затвора поворотом снижателя на оси при взаимодействии его выступа с криволинейной поверхностью гнезда снижателя. Снижатель выполняет и вторую функцию — отражения стреляной гильзы. Об этом будет сказано при описании работы механизмов пулемёта.
Запирающий клин представляет собой прямоугольное тело со сквозным окном в которое заходит хвостовик выступа остова. Нижняя и верхняя плоскости окна клина выполнены с наклоном — при взаимодействии скосов хвостовика остова с наклонными поверхностями окна клина происходит опускание клина при запирании и подъём при отпирании канала ствола.
Возвратный механизм состоит из цилиндрической возвратной пружины и направляющего штока, имеющего кольцевой буртик для опоры переднего конца возвратной пружины. Шток своим передним концом заходит в отверстие на заднем торце остова.
Газоотводная система состоит из газоотводной муфты, трубки газовой каморы и газового поршня с рамой. Газовый поршень и рама изготовлены как одно целое. На верхней поверхности рамы газового поршня расположены наклонные пазы, в которых обкатывается ведущий ромбовидный выступ движка подачи патроноподающего механизма. В задней части рамы имеется прямоугольное окно, которым рама объединяется с личинкой затвора.
Патроноподающий механизм состоит из крышки приёмника, лотка и движка подачи. Лоток и крышка приёмника установлены на ушках выступа коробки автоматики, посредством своих ушек и оси. Крышка приёмника подпружинена двумя пружинами, установленными на оси крышки. В закрытом состоянии фиксируется защёлкой крышки, входящей в паз на крышке коробки. На внутренней поверхности крышки приёмника установлены фиксирующие пальцы. В лотке имеется окно с направляющими выступами, по которым на своих пазах перемещается движок подачи. На движке подачи установлен подпружиненный подающий палец. На нижней поверхности движка подачи установлен на вертикальной оси ромбовидный ведущий выступ, который входит в фигурные пазы на поверхности рамы газового поршня. При движении рамы в откате-накате, при взаимодействии ведущего выступа движка подачи с фигурными пазами рамы газового поршня происходит перемещение движка подачи слева-направо и обратно. Подача патрона в патронник происходит в два этапа: извлечение патрона из звена патронной ленты, снижение его на линию досылания и досылание в патронник.

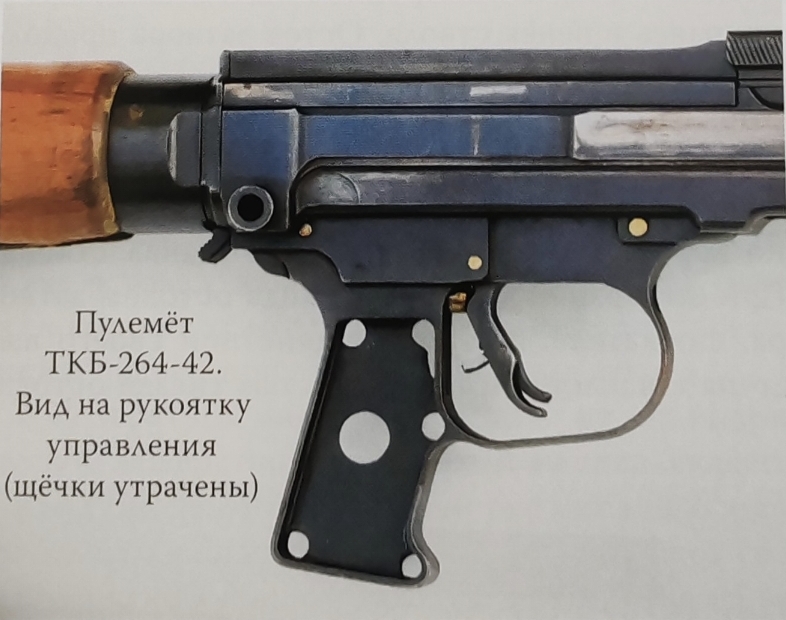

Спусковой механизм представляет собой корпус с пистолетной рукояткой, в котором смонтированы спусковой крючок, рычаг шептала, шептало, предохранитель и пружины. В исходном положении детали спускового механизма находятся в следующем положении.
Шептало, под действием разжатой пружины шептала, находится в поднятом положении и выступает над дном коробки, удерживая своим боевым выступом боевой взвод затвора. Выступ рычага шептала находится в зацеплении со выступом шептала. Спусковой крючок под воздействием пружины спускового крючка находится в отжатом положении. Предохранитель, смонтированный на спусковом крючке (см. Фото) под воздействием своей пружины находится в отжатом положении. Для спуска подвижных частей с шептала необходимо выжать спусковой крючок, для чего надо сначала фалангой пальца утопить выступающий над спицей спускового крючка рычаг предохранителя, при этом его задний выступ выйдет из-под упора корпуса в нишу, обеспечивая свободный ход спусковому крючку. Отжимаемый спусковой крючок, своими заплечиками нажимает на корпус рычага шептала, поворачивает его на оси, отжимая вниз. При этом рычаг шептала, находящийся своим взводящим выступом в зацеплении с боевым взводом шептала, давит на него и, преодолевая усилие пружины шептала, поворачивает его на оси, выводя его боевую кромку из-под боевого взвода затвора. Освободив затвор, шептало продолжает, поворачиваясь, опускаться вниз под воздействием рычага шептала. Как только выступ рычага сорвётся с площадки выступа шептала, оно под действием пружины возвратится в исходное положение. Выжатый спусковой крючок, удерживает рычаг в крайнем положении, расцепленным с боевым взводом шептала. Затвор, приходя в откате в крайнее заднее положение, отжимает шептало вниз и так как шептало свободно от рычага, то оно не может поймать затвор на боевой взвод, и он уходит в накат. Стрельба будет продолжаться до тех пор, пока не будет отпущен спусковой крючок. При отпускании спускового крючка его заплечики поднимутся вверх, освободив корпус рычага. Он повернётся на оси и поймает на свой выступ боевой взвод шептала. Шептало снова готово поймать затвор на боевой взвод.
Взаимодействие узлов и механизмов пулемёта при стрельбе происходит следующим образом. Для начала стрельбы необходимо зарядить пулемёт, для чего надо открыть крышку приёмника, уложить патронную ленту на лоток, завести первый патрон ленты в зацепы извлекателя, закрыть крышку приёмника и отвести подвижные части назад до постановки их на шептало. При этом происходит следующее. Остов затвора, отходя назад, выбирает свободный ход относительно личинки, при этом его нижний выступ, своим скосом, воздействует на верхнюю наклонную поверхность окна запирающего клина и поднимает его вверх, выводя из паза в дне коробки автоматики — происходит отпирание канала ствола. После этого остов затвора, с патроном в зацепах извлекателя, и личинка движутся назад вместе. С началом движения личинки затвора начинает двигаться и рама с газовым поршнем. Ведущий выступ движка подачи, начинает обкатываться в фигурном пазе рамы, при этом движок подачи перемещается в лотке вправо и перемещает подающим пальцем патронную ленту на один шаг, выводя очередной патрон на линию извлечения. При подходе затвора к снижающему гребню крышки коробки, скос гребня надавливает на выступ снижателя. Перо снижателя, находящееся на закраине гильзы патрона в зацепах извлекателя, опускает патрон по направляющим пазам торца остова затвора в лапки зеркала личинки на линию досылания. Далее затвор становится на шептало спускового механизма. Пулемёт готов к началу стрельбы. При нажатии на спусковой крючок шептало опускается вниз (взаимодействие деталей спускового механизма описано выше) и освобождает подвижные части, которые, под действием разжимающейся возвратной пружины, устремляются вперёд, неся в лапках зеркала личинки патрон. На пути наката, движок подачи взаимодействуя с рамой, перемещается в лотке влево и его подающий палец заскакивает за звено патронной ленты с очередным патроном. При подходе к казённому срезу ствола личинка досылает патрон в патронник и останавливается, упираясь в пенёк ствола. Остов затвора продолжает двигаться вперёд, выбирая свободный ход относительно личинки, при этом его выступ, взаимодействуя с нижней наклонной поверхностью окна запирающего клина, опускает его вниз в окно коробки автоматики, запирая канал ствола. При выбирании свободного хода остовом затвора, снижатель, при взаимодействии своего выступа с наклонной поверхностью гнезда остова, поворачивается на оси вверх. В конце свободного хода, зацепы извлекателя заскакивают за закраину гильзы очередного патрона, находящегося на линии извлечения, а остов затвора своим выступом наносит удар по тыльной части бойка. Происходят накол капсюля и выстрел. После прохождения пулей газоотводного отверстия, пороховые газы, расширяясь в газовой каморе отбрасывают газовый поршень с рамой и связанным с ней затвором назад. В лапках зеркала личинки находится извлечённая из патронника стреляная гильза, а в зацепах остова затвора — очередной патрон. Отпирание канала ствола происходит в той же последовательности, что и при ручном заряжании пулемёта. При подходе затвора к гребню крышки коробки происходит снижение очередного патрона в лапки зеркала личинки, как это описано выше. При этом происходит отражение стреляной гильзы: снижаемый очередной патрон, своей боковой поверхностью надавливает на стреляную гильзу, выжимая её из лапок зеркала вниз в окно в дне коробки. В момент отражения стреляной гильзы, зуб фиксатора гильзы в зеркале личинки, отжимается выступом стенки коробки и, поворачиваясь, освобождает закраину гильзы. Далее цикл повторяется. При отпускании спускового крючка стрельба прекращается.»
Конечно здесь сказать точно невозможно, но учитывая особенность в отражение гильзы, которое происходит за счёт того, что следующий патрон при снижении давит на стреляную гильзу и выжимает её из лапок зеркала затвора вниз, я не думаю, что пулемёт имел высокий темп стрельбы. Так как в противном случае при высоком темпе стрельбы нагрузка на гильзу и патрон была бы сумасшедшая, что в том же ДС-39 приводило к разрыву гильз. А ещё длинный ход поршня, отсутствие отдельного пружинного буфера и двухэтапная подача заставляют меня предполагать, что пулемёт имел средний темп стрельбы около 500-700 выстрелов в минуту. Но это так, просто мысли в слух.
.
