Продолжаем изучение японского стрелкового оружия. Данная тема посвящена двум ручным пулемётам — опытным Модель Ко (прототип Тип 96) и Модель Отсу (японская адаптация ZB-26, будущий Тип 97). Хотя они имеют слабые отличия между собой и уже имеющимися пулемётами, да и будем честны не то чтобы сильно интересные и уникальные, они тем не менее могут восполнить малое количество премиум и событийных отрядов для Японии. Как например у той же Германии есть MG-42 в прокачке, MG-42 ранний и MG-45 в премиум отрядах и MG-39 в отряде за событие.

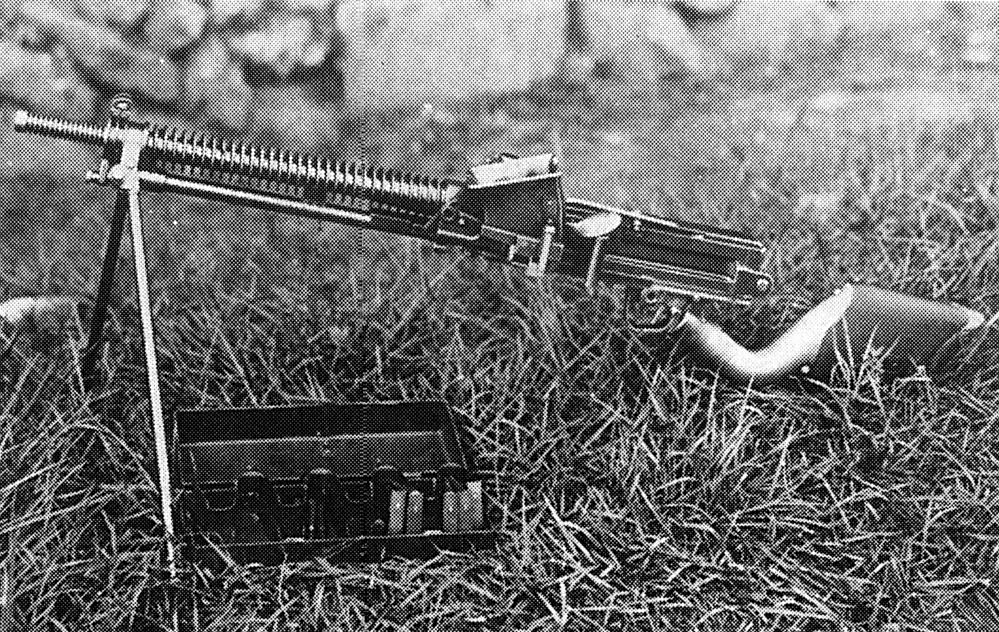

Ручной пулемет Тип 11, принятый на вооружение в 1922 году, обладает той особенностью, что позволяет использовать те же патронные обоймы, что и обычная винтовка. Однако его конструкция является крайне сложной, что приводит к частым задержкам при стрельбе. Кроме того, в ходе эксплуатации были выявлены недостатки в удобстве обращения с оружием.
В частности, во время Маньчжурского инцидента эти и другие недостатки были подтверждены на практике. В связи с этим в Техническом штабе признали острую необходимость в принятии ответных мер. Как следствие, 6 апреля 7-го года Сёва (1932 г.) в Техническом штабе было созвано совещание по вопросу ускорения испытаний огнестрельного оружия, были запрошены мнения различных заинтересованных сторон. В результате было решено приступить к проектированию ручного пулемета нового образца, который был бы лишен вышеупомянутых недостатков. При разработке концепции было решено не ограничиваться только мощностями армейских арсеналов для создания прототипов, но и широко привлечь гражданский сектор.
Целью ставилось создание ручного пулемета, который по сравнению с нынешним Тип 11 имел бы значительно меньшее количество задержек при стрельбе, был бы удобен в эксплуатации и обладал еще более высокой точностью (кучностью). Именно это и послужило началом данных испытаний.
В июне 7-го года Сёва (1932 г.) в результате консультаций со всеми заинтересованными сторонами были установлены следующие основные принципы проектирования:
- Используемые боеприпасы должны соответствовать боевым патронам винтовки Тип 38.
- Пулемет должен быть оснащен легкой треногой, а его вес должен позволять транспортировку на поле боя одним солдатом в пешем порядке.
- Возникновение задержек должно быть редким; в особенности необходимо полностью исключить критические неисправности. Оружие не должно давать задержек даже при эксплуатации в условиях сильного холода, при песчаных бурях или при обращении с ним неопытных стрелков.
- Обеспечить отличную кучность стрельбы на дистанциях около 1000 метров.
- Механизм должен быть простым и прочным, а обучение правилам эксплуатации — легким.
- Обеспечить возможность ведения одиночного огня; при этом эффективность как одиночного, так и непрерывного (автоматического) огня должна быть значительно выше, чем у ручного пулемета Тип 11.
- Прицельные приспособления должны не только обеспечивать удобство прицеливания в сумерках, но и быть оснащены прицельной планкой, конструкция которой исключает влияние марева (колебаний воздуха от нагретого ствола) и не требует значительного изменения позы стрелка при ведении огня, а также не препятствует обзору.
- Обеспечить безотказность работы автоматики при ведении огня в диапазоне углов возвышения от 80 градусов до углов склонения 45 градусов.
- Система питания должна быть магазинного типа (коробчатый магазин), вместимостью 30 патронов, вставляемый сверху.
- Зарядное устройство должно быть простым и прочным; желательно предусмотреть устройство для смазки патронов.
- Ствол и радиатор охлаждения должны представлять собой единое целое; должна быть обеспечена возможность их легкой замены под огнем противника.
- Конструкция не должна препятствовать использованию зимних рукавиц и должна обеспечивать исправную работу механизмов при температуре до минус 50 градусов по Цельсию.
- Предусмотреть пылезащитные устройства.
- Целик должен быть диоптрическим, располагаться максимально сзади и обеспечивать удобство прицеливания в ночное время.
- Высота прицела должна быть рассчитана на дистанцию 300 метров как стандартную; предусмотреть возможность установки оптического прицела.
- Рукоятка должна быть пистолетного типа. Для пехотного варианта приклад обязателен, для кавалерийского варианта — пулемет должен быть оснащен специальными сошками.
- Для кавалерийского варианта пулемет должен быть оснащен прикладом для упора в плечо.
Первый этап пришелся на период конкурсной разработки и изготовления опытных образцов. Армейский арсенал и следующие предприятия:
- Tokyo Gas Electric Industry
- Nippon Special Steel Company
- Nambu Rifle Manufacturing Company
Им были представлены следующие конструкторские требования для разработки и изготовления прототипов:
- Вес: не более 9 кг (без учета магазина, плечевого ремня и штатных сошек).
- Калибр: 6,5 мм.
- Общая длина: от 1 метра до 1,2 метра.
- Тип боеприпасов: боевой патрон винтовки Тип 38.
- Начальная скорость пули: не менее 730 м/с.
- Кучность: должна соответствовать показателям ручного пулемета Тип 11.
- Скорострельность: стандартом считать около 500 выстрелов в минуту.
- Автоматика: использовать газоотводную.
- Охлаждение: воздушное.
- Система питания: использовать коробчатый магазин, вставляемый сверху; емкость магазина — 30 патронов. Кроме того, предусмотреть зарядное устройство для снаряжения магазинов патронами.
- Прицельные приспособления: целик должен быть диоптрическим, обеспечивать удобство прицеливания в сумерках и располагаться максимально сзади на ствольной коробке.
- Рукоятка и приклад: Рукоятка должна быть пистолетного типа для удобства удержания; приклад должен быть съемным.
- Сошки: Штатные сошки должны соответствовать сошкам ручного пулемета Тип 11 и быть съемными.
- Также были указаны необходимые инструкции по прочим деталям конструкции.
В апреле 8-го года Сёва (1933 г.) были завершены первые опытные образцы, изготовленные армейским арсеналом и тремя частными компаниями, после чего на стрельбище Коисикава Токийского артиллерийского арсенала были проведены различные виды испытаний.
В июне 8-го года Сёва (1933 г.), по результатам рассмотрения итогов испытаний первых опытных образцов, был принят проект завода Nambu Rifle Manufacturing Company. Армейскому арсеналу и заводу Nambu Rifle Manufacturing Company было поручено изготовление вторых прототипов с добавлением к техническому заданию следующих пунктов:
Для завода Nambu Rifle Manufacturing Company:
- Приложить один запасной ствол и шесть магазинов.
- Подготовить запасные части для мелких деталей.
Для Армейского арсенала:
- Максимально облегчить конструкцию.
- Уделить еще большее внимание водонепроницаемости и защите от пыли.
- Обеспечить возможность установки пулемета на штатную треногу (станок).
- Приложить один запасной ствол и восемь магазинов.
- Сделать тыльную часть приклада прямой и оснастить её плечевым упором.
В ноябре 8-го года Сёва (1933 г.) были завершены вторые опытные образцы, в связи с чем на стрельбищах Коисикава Токийского артиллерийского арсенала и Фуццу были проведены различные виды испытаний. Результаты показали, что кучность стрельбы не имела существенных отличий от ручного пулемета Тип 11, а общие характеристики были в целом удовлетворительными, однако возникли задержки, связанные с магазином.
С декабря 8-го года Сёва по февраль 9-го года Сёва (1934 г.) пулеметы были переданы для проведения зимних испытаний в Северную Маньчжурию, а также для войсковых испытаний в пехотную и кавалерийскую школы Сухопутных войск.
В мае 9-го года Сёва (1934 г.) на основании обобщения результатов испытаний, проведенных данным ведомством, а также мнений, полученных из Северной Маньчжурии и обеих военных школ, были приняты следующие решения по результатам проверки:
-
Разместить заказ на изготовление опытных образцов третьей серии.
-
В целях содействия проверке поручить Техническому штабу армии разработать проект, объединяющий в себе достоинства двух типов пулеметов, изготовленных Армейским арсеналом и заводом Nambu Rifle Manufacturing Company. Изготовить два вида пулеметов:
-
- Пулемет по проекту Технического штаба (именуемый «Модель Ко»), изготовление которого поручить заводу Nambu Rifle Manufacturing Company.

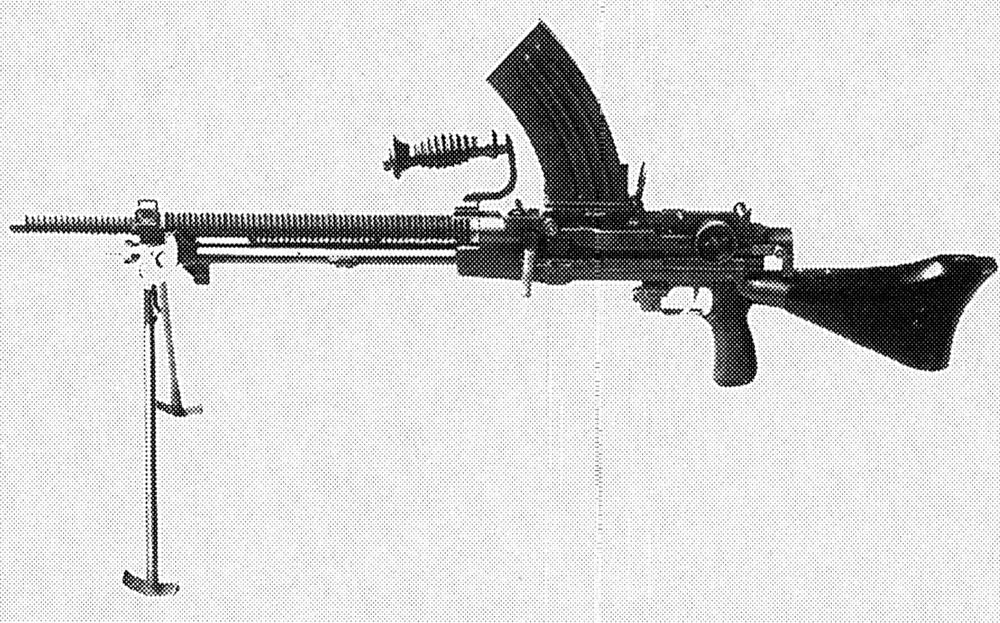

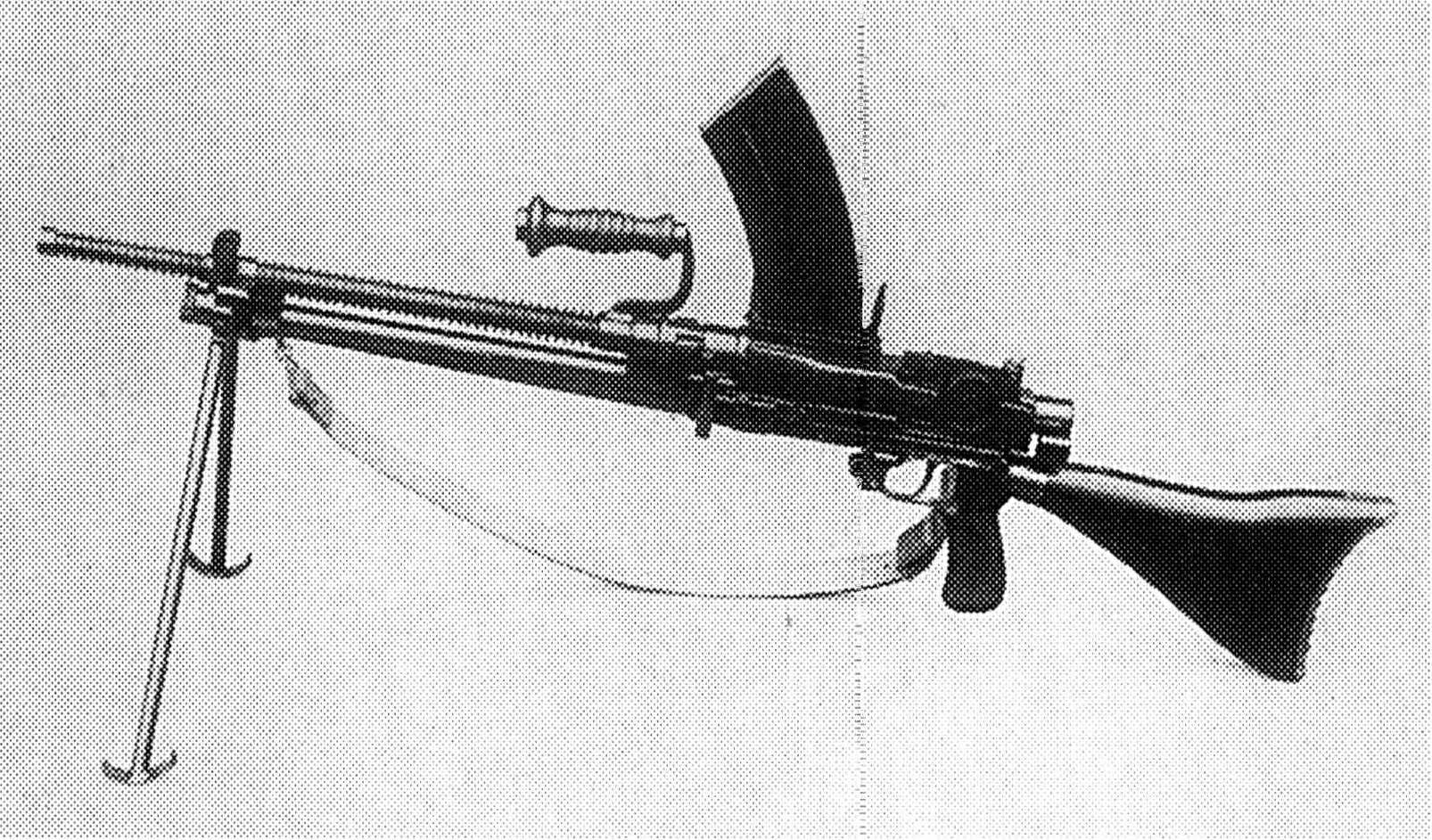

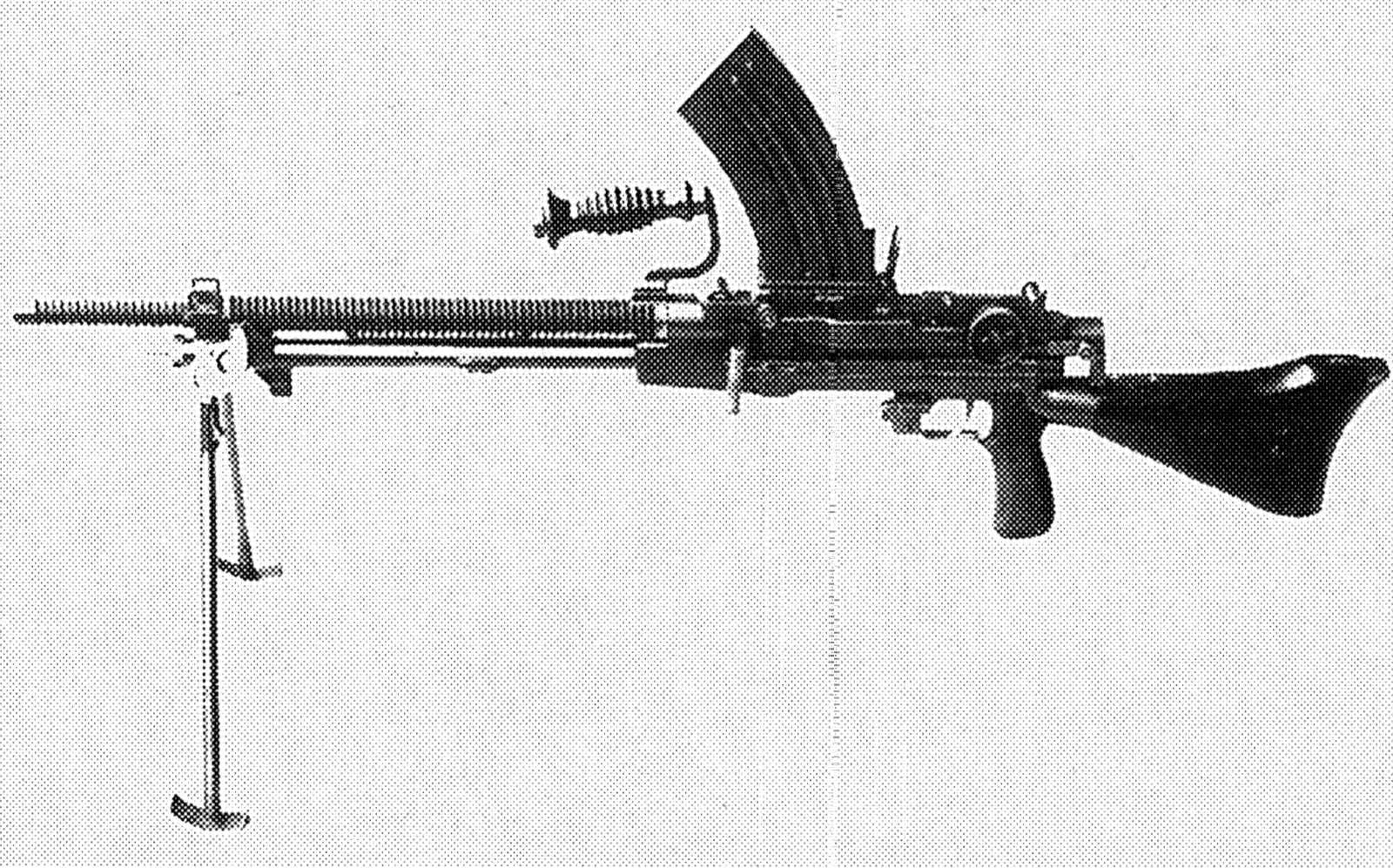

Опытный пулемёт Модель Ко от Nambu Rifle Manufacturing Company.
- Пулемет по проекту Технического штаба (именуемый «Модель Ко»), изготовление которого поручить заводу Nambu Rifle Manufacturing Company.
-
- Пулемет с измененным направлением выброса стреляных гильз (вниз), получивший новое конструктивное решение (именуемый «Модель Отсу»), изготовление которого поручить Армейскому арсеналу.

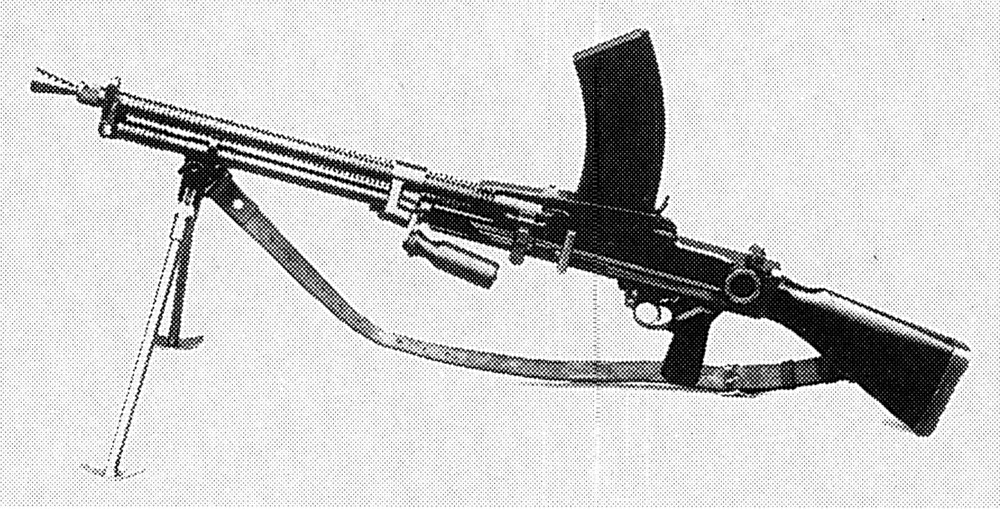

Опытный пулемёт Модель Отсу от Армейского арсенала. Пулемёт был копией чешского ZB-26.
- Пулемет с измененным направлением выброса стреляных гильз (вниз), получивший новое конструктивное решение (именуемый «Модель Отсу»), изготовление которого поручить Армейскому арсеналу.
В октябре 9-го года Сёва (1934 г.) были завершены опытные образцы третьей серии. С ноября того же года по март 10-го года Сёва (1935 г.) данным ведомством, а также в Северной Маньчжурии, пехотной и кавалерийской школах были проведены различные виды испытаний.
По результатам комплексного рассмотрения итогов этих испытаний (сравнивались пулеметы Модель Ко, Модель Отсу, Тип 11 и Тип Чи) было решено внедрить необходимые модификации в пулемет Модель Ко, а рассмотрение пулемета Модель Отсу прекратить. пулемет Модель Отсу был тяжелее чем Модель Ко на 1 кг и давал большее число задержек при стрельбе. Стоит отметить, что проект пулемёта Модель Отсу был преобразован в танковый пулемёт Тип 97.
В период с мая 10-го года Сёва (1935 г.) по январь 11-го года Сёва (1936 г.) были проведены повторные испытания модифицированного пулемета Модель Ко с целью устранения значительного снижения точности, возникавшего вследствие нагрева ствола при непрерывной стрельбе, а также для проверки других необходимых доработок.
В январе 11-го года Сёва (1936 г.) на основании общих результатов различных испытаний было подтверждено достижение целей модификации, в связи с чем было принято решение присвоить образцу наименование «ручной пулемет Тип 96».
Конструктивно пулемёты Модель Ко и Модель Отсу имели минимальные отличия от пулемётов Тип 96 и ZB-26 (Тип 97) соответственно, что заметно упростит ввод этого оружия в игру.
Хотя в 1932 году в пункте 15 уже было прописано требование на возможность крепления оптического прицела, первые испытания оптического прицела для пулемёта Тип 96, которые получилось обнаружить, начались уже после 1937 года (C01006863000 на JACAR). Следовательно ни одна модель пулемёта не имела оптического прицела.
В отличие от серийного Тип 96, опытный Модель Ко не имел прилива для штыка и следовательно возможности его установки.
| Параметр | Значение |
|---|---|
| Общая длина | 1150 мм |
| Длина ствола | 550 мм |
| Общий вес | 7,980 кг |
| Вес магазина (пустой / снаряженный) | 510 г / 1,140 кг |
| Скорость пули (V25) | 746,4 м/с |
| Темп стрельбы | 500–600 выстр./мин |
| Параметр | Значение |
|---|---|
| Общая длина | 1150 мм |
| Длина ствола | 550 мм |
| Общий вес | 9,000 кг |
| Вес магазина (пустой / снаряженный) | 450 г / 1,080 кг |
| Скорость пули (V25) | 743,0 м/с |
| Темп стрельбы | 530–650 выстр./мин |
- Пулемёт Модель Ко
- Пулемёт Модель Отсу
