На 146% объективность не претендую, но думаю это просто японское обозначение Panzerkampfwagen VI. Как у нас был “Т-6”
3 лайка
почему он похож на Тип 4 хеви от картошки(хотя тип 4 и тип 5 это одно и тоже в картошке)
1 лайк
Арсенальный гибрид: Модернизация пулемёта FN Modele 30 на Военно-морском арсенале Йокосуки
Техническая специфика и развитие: FN Modele 30 и FN Modele D
Бельгийская компания Fabrique Nationale (FN), основываясь на системе Browning Automatic Rifle (BAR), под руководством конструктора Дидьенне Сэва создала серию образцов, значительно превосходивших оригинальную американскую модель M1918.
FN Modele 30 стал результатом глубокой переработки системы под требования международного рынка и бельгийской армии. Основными отличиями от BAR M1918 стали наличие пистолетной рукоятки, складных сошек и механического замедлителя темпа стрельбы. Это позволило реализовать два режима автоматического огня: низкий (ок. 350 выстр./мин) и высокий (ок. 600 выстр./мин). Сэв также внедрил улучшенную газоотводную систему, в которой поршень и цилиндр были фактически инвертированы, что радикально снизило риск заклинивания из-за нагара и расширения металла при перегреве.
Пулемёт FN Modele 30. Источник: Morphy Auctions.
FN Modele D, представленный в 1932 году, стал вершиной эволюции системы. Сэв модифицировал монолитную ствольную коробку модели 1930 года с обоих концов. Передняя часть была удлинена для размещения механизма прерывистой резьбы и храповика, обеспечивающих быструю замену ствола. Нижняя часть была расширена для интеграции газового цилиндра в новый прочный цельный узел с накладками цевья. Задняя часть ствольной коробки стала прямоугольной, к ней с помощью двух поперечных штифтов крепился новый узел — «опора приклада», внутри которой располагалась трубка буферного механизма. Вес системы увеличился до 9,2 кг, а процесс разборки значительно упростился благодаря шарнирному креплению приклада.
Пулемёт FN Modele D. Источник: International Military Antiques.
Масштабы поставок в Китай и местные имитации
Китайская Республика в 1930-е годы выступала ключевым заказчиком продукции FN. Согласно документальным данным, закупки пулемётов FN калибра 7,92 мм Mauser распределялись поэтапно: к первой половине 1933 года было закуплено 5 000 единиц, а к 1937 году общий объём импорта достиг 9 148 единиц. После начала полномасштабной войны было заказано ещё 8 000 пулемётов, из которых более 7 400 единиц поступили через Бирманскую дорогу к маю 1939 года.
Оборона Ухани, рядом с пулемётным гнездом FN Modele 30. Источник: журнал “Дамэй Хуабао”, том 2, выпуск 6.
Параллельно с импортом в Китае предпринимались попытки местного копирования данной системы. Известно о деятельности ремонтных мастерских в провинции Шэньси, а также о производстве на заводе «Хуасин» (Сычуань), где изготавливались партии оружия для нужд провинциальных войск.
Японская эксплуатация и практика использования трофеев
В ходе боевых действий в Китае в распоряжение Императорской армии Японии попали значительные запасы пулемётов Fabrique Nationale. Согласно японской военной доктрине, все захваченное имущество (rokaku heiki) строго регламентировалось «Уставом полевой службы» (Sakusen Yomu-rei). Трофеи не были случайным приобретением; их сбор осуществлялся специальными «группами по очистке поля боя» (senjo sojo-han) под контролем дивизионных служб артиллерийского снабжения (heiki kinmu-tai).
Различные трофейные ручные пулемёты захваченные в Китае, слева направо: китайская копия SIG Neuhausen KE7, советский ДП, французский Гочкис обр. 1922 года, чехословацкий ZB-26, бельгийский FN Modele 30, французский Гочкис обр. 1922 года и китайский Тип 79. Источник: Another History of Army Weapons: The Unknown Reality of Captured Weapons and Allied Forces.
Наиболее ценные образцы, представлявшие технический интерес, официально переводились в статус «Квази-уставного вооружения» (Jun-seishiki Heiki) и направлялись в тыловые научно-исследовательские институты или арсеналы для изучения и последующей модификации.
Японские солдаты с трофейной пулемётной лентой и пулемётом FN Modele 30. Источник: Another History of Army Weapons: The Unknown Reality of Captured Weapons and Allied Forces.
Важное подтверждение использования японцами бельгийский пулемётов даже на Тихом океане содержится в американских разведывательных сводках времен войны. В справочнике по японским вооруженным силам (Handbook On Japanese Military Forces, 1942) указывается:
«Сообщалось, что на Филиппинах японцы использовали автоматическую винтовку бельгийского производства, которая по конструкции и механизму в основном идентична автоматической винтовке Браунинга. Изученный захваченный образец представлял собой винтовку калибра 7,7 мм с 21-дюймовым стволом. Вес составлял 20 1/4 фунта (около 9,2 кг). Прицел был размечен до 1600 ярдов. Оружие оснащено откидным затыльником приклада и сошками. Неизвестно, в какой степени это оружие было распределено в войсках. Оно имеет следующие идентификационные маркировки: “Fabrique National d’Armes de Guerre Herstal, Belgique Browning Patented 1932”».
Упоминание калибра 7,7 мм в американском отчёте скорее всего ошибочно, и реальный калибр составлял 7,92 мм. Присутствие маркировки «1932» и масса в 9,2 кг указывает на использование японцами наиболее совершенной модели — FN Modele D.
Захваченный американскими войсками у японцев пулемёт FN Modele D на Тихом океане. Источник: National Archives and Records Administration.
Исследование 6,5-мм модификации
Ключевым объектом исследования является экземпляр FN Modele 30 с серийным номером 4032, находящийся в коллекции Музея истории Коннектикута. Согласно сопроводительной документации, переданной музею компанией Colt в 1957 году, данный образец значится как «изготовленный в Бельгии для японского правительства» (made in Belgium for the Japanese Government). Однако детальный технический анализ ставит под сомнение версию о спец заказе из Бельгии и вероятно указывает на переделку, выполненную силами военно-морского арсенала Йокосуки.
Архивное фото FN Modele 30 с серийным номером 4032 калибра 6,5 мм. Целик и магазин были утрачены. Источник: Museum of Connecticut History.
Пулемёт был перестволен под патрон 6,5×50 мм SR Arisaka для упрощения логистики на передовой. Характерные изменения в более коротком кронштейне трубки газового цилиндра, отличный от заводских стандартов Fabrique Nationale, свидетельствуют об адаптации бельгийского ствола к японскому калибру. При этом на самом кронштейне трубки газового цилиндра осталась маркировка о калибре 7,92 мм Mauser.
Укороченный кронштейн трубки газового цилиндра. Маркировка слева направо означает следующее: «7.9 Mʳ» калибр 7,9 мм Mauser; «B. BLINDEE» клеймо испытания нарезного ствола для калибров более .22 с использованием пуль в оболочке; лев над «P.V.» испытание бездымным порохом для оружия, предназначенного для тяжёлой службы; корона над «R» испытание нарезного ствола; звезда над «A» клеймо контролёра; корона над обведённым «ELG» и звезда приёмочное клеймо. Источник: Museum of Connecticut History.
Вид на ствольную коробку пулемёта с характерной маркировкой Fabrique Nationale. Источник: Museum of Connecticut History.
Характерно, что после перестволки ствола пламегаситель утратил возможность полной фиксации в штатном положении. Источник: Museum of Connecticut History.
Особого внимания заслуживает система питания. Геометрия патрона 6,5 мм Arisaka с выраженной конусностью гильзы и выступающей закраиной (полуфланцем) затрудняет его использование в стандартном прямом магазине BAR, рассчитанном на бесфланцевый патрон Mauser. На одной из архивных фотографий японских солдат с пулемётом FN виден изогнутый (секторный) магазин. Наличие секторного магазина на фото является косвенным, но весомым техническим доказательством того, что конкретное оружие на фото было переведено на калибр 6,5 мм. Это указывает на системный характер подобных переделок.
Японцы с пулемётом FN Modele 30. Магазин пулемёта имеет чуть меньшую длину и имеет небольшой изгиб (секторность), что может свидетельствовать о перестволке под калибр 6,5 мм. Источник: военный билет Масуда Садакити.
Японцы с пулемётом FN Modele 30. Обратите внимание на укороченный кронштейн трубки газового цилиндра, что косвенно свидетельствует о переходе на 6,5 мм калибр, но при этом для стрельбы используются оригинальные прямые магазины. Источник: Machine guns and cannons of the Japanese Army.
Приёмник магазина частично закрыт крышкой. Конструкция направляющих идентична оригинальной модели, что вероятно указывает на использование штатных магазинов или близких по конструкции. Источник: Museum of Connecticut History.
Наличие на пулемёте №4032 клейма «横» («Йоко» — сокращение от Йокосука) свидетельствует о том, что данный образец прошёл через Военно-морской арсенал Йокосуки (Yokosuka Kaigun Koshō). В отличие от армейских «Полевых арсеналов» (Yasen Heikisho), морские арсеналы обладали мощной производственной базой для проведения сложных конструктивных изменений.
Аэрофотоснимок военно-морского арсенала Йокосука, приблизительно 1944-1945 годы. Источник: The National WWII Museum.
Маркировка «修» (модификация) рядом с названием арсенала и инвентарным номером «№12» говорит о том, что пулемет был частью официальной программы флота по стандартизации трофейного оружия. Наличие записи о «бельгийском происхождении для Японии» в документах Colt подчёркивает, что американские специалисты, изучавшие этот трофей, зафиксировали его финальное состояние, но могли ошибочно интерпретировать маркировку производителя на ствольной коробке как свидетельство прямого контракта.
Вид сверху на японскую маркировку. Иероглифы «修» (модификация/ремонт) и «横» (сокращение от 横須賀 — Йокосука) в сочетании с порядковым номером «第十二號» (№12) прямо указывают на работу Военно-морского арсенала Йокосуки. Источник: Museum of Connecticut History.
Маркировка на опытной винтовке Тип 4 производства арсенала Йокосуке. Иероглифы «四式» означают «Тип 4», «6» — серийный номер, а «横 19-10» указывает на изготовление в октябре 1944 года в арсенале Йокосука. Таким образом, иероглиф «横» на маркировке точно обозначает данный арсенал. Источник: The Inside Story of Firearms Development: A Look Through History.
Заключение
Экземпляр из Музея истории Коннектикута является редким материальным доказательством системного подхода Японии к использованию ресурсов противника. Запись компании Colt о том, что это «заказ для японского правительства», вероятно, является ошибкой. На самом деле, пулемет прошел полный цикл, предусмотренный японскими регламентами:
-
Захват и сбор на поле боя специальными группами.
-
Отправка в тыл для технического исследования.
-
Модернизация в арсенале Йокосуки с нанесением соответствующих клейм и присвоением внутреннего номера.
Это делает данный образец бесценным свидетельством того, как Япония успешно интегрировала иностранные системы в свою структуру.
© DELAVR
13 лайков
да-да это про меня, я квази))))
кст получается без тебя (без твоего толчка) мир бы так и не узнал бы от такого рода переделки пулемета?
Ещё хочется добавить что именно этот пулемет достоит того чтобы быть тем самым пулеметом японского прем отряда 3-его бр-а, а не просто трофейный бар
3 лайка
Ну как, о том что 6,5 мм FN Modele существует написано в книге Rock in a Hard Place: The Browning Automatic Rifle. Там даже представлены его фото, но без уточнения, что это 6,5 мм версия… И с припиской, что это стандартная модель. Так что похоже сам автор книги не знал что у него фото 6,5 мм версии.
Но о том что это именно модификация арсенала Йокосуке, ранее такой информации не было, не говоря уже о мелко серийной модификации.
7 лайков
Эх, читал сколько успели японского оружия с одного музея/полигона вынести через “черную дверь” и как архивы перепутали и они так и лежат вперемешку. Поистине титаническая работа.
3 лайка
Японский солдат с винтовкой Lee–Enfield. Но самое главное, как же круто на ней выглядит японский флаг.
11 лайков

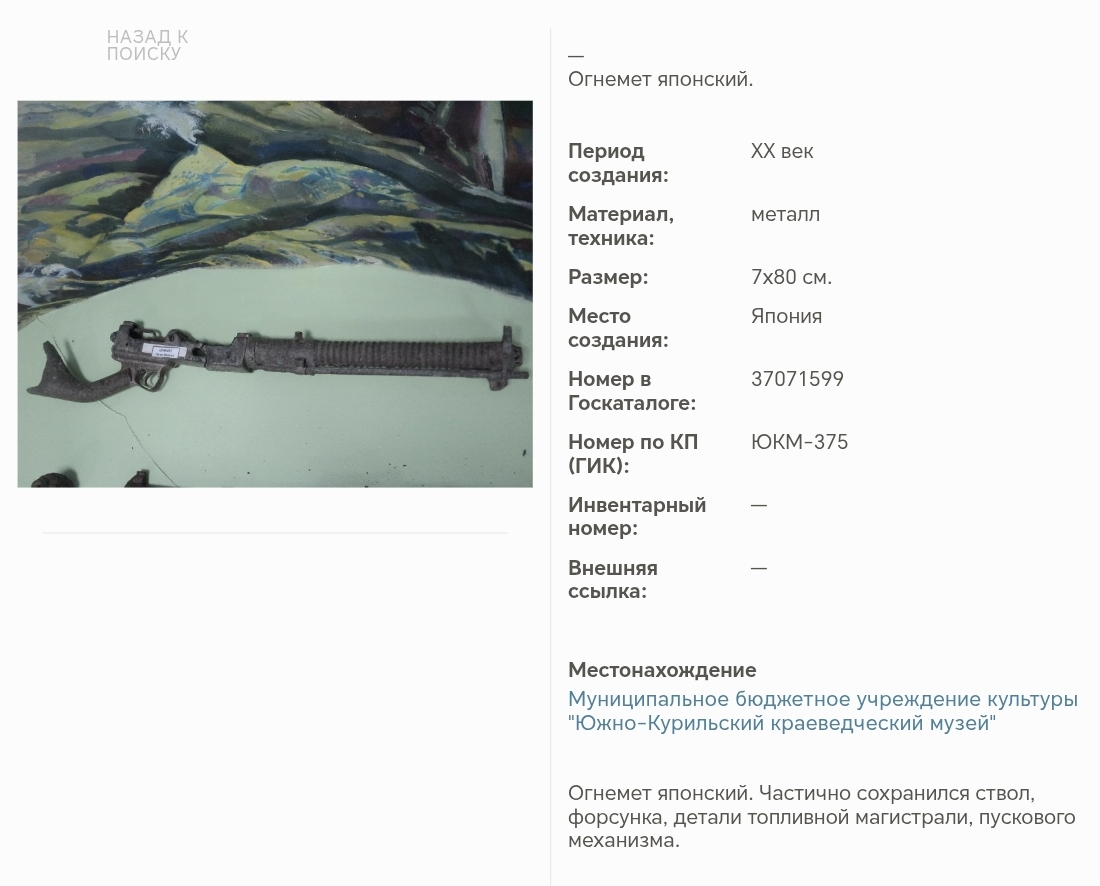

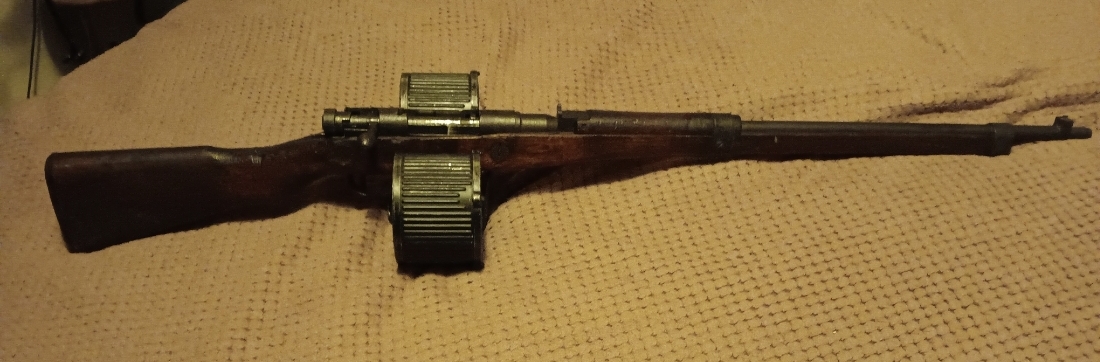

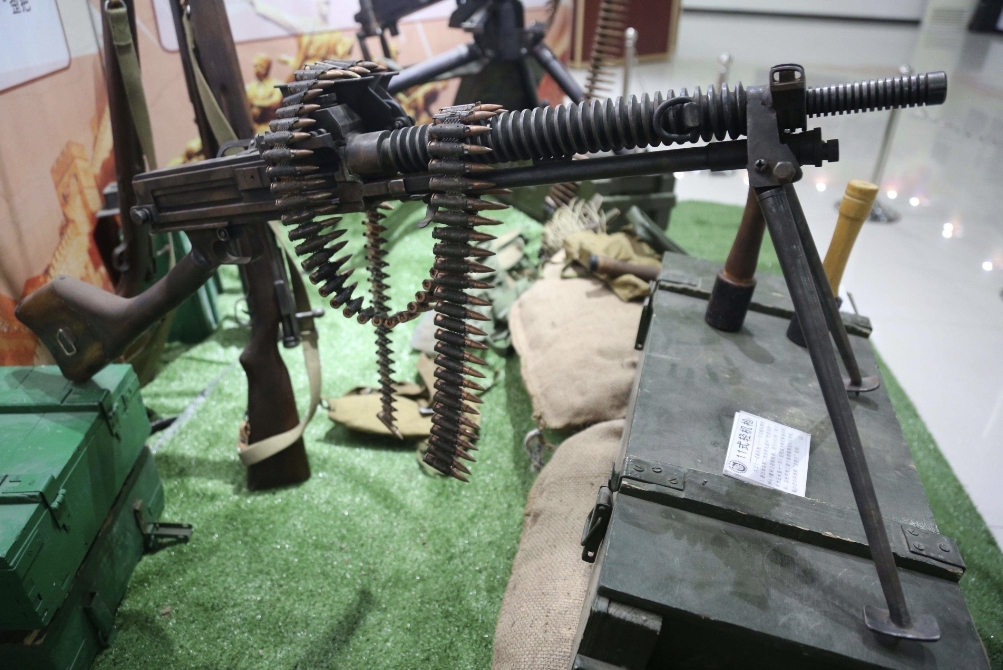

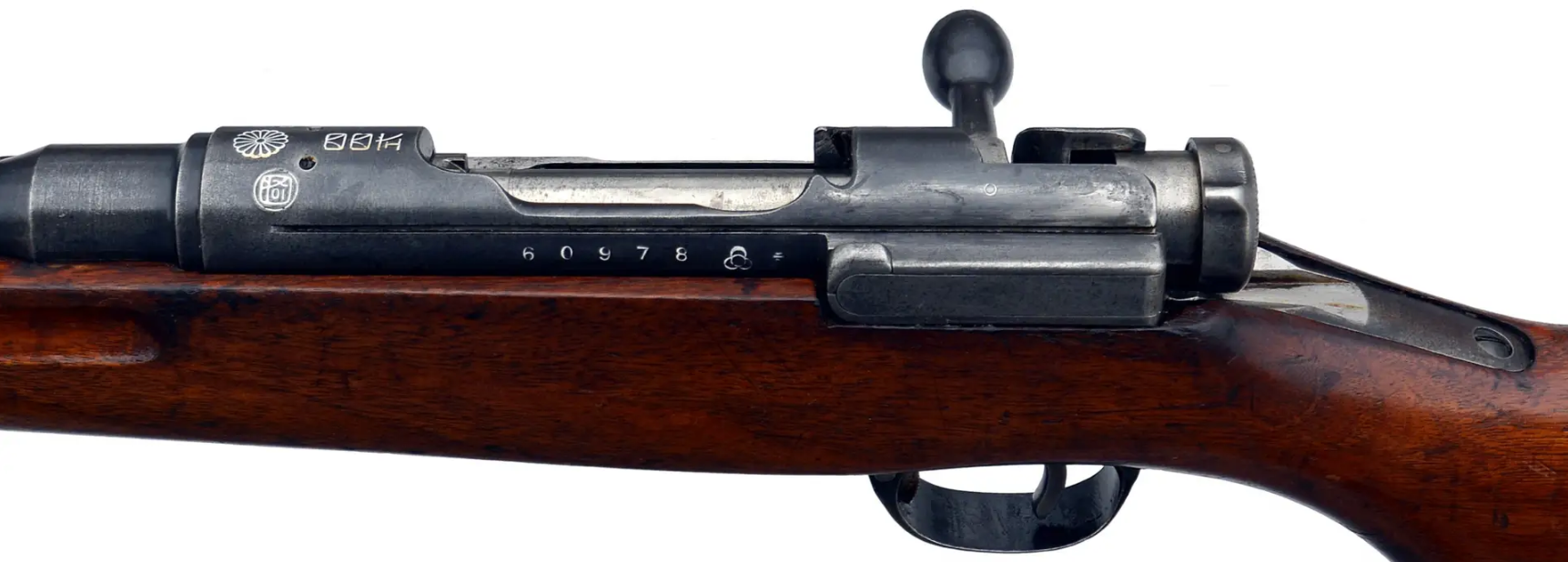

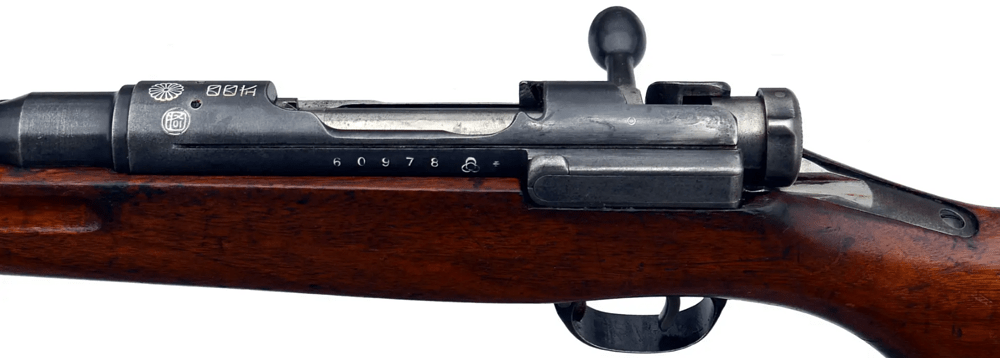

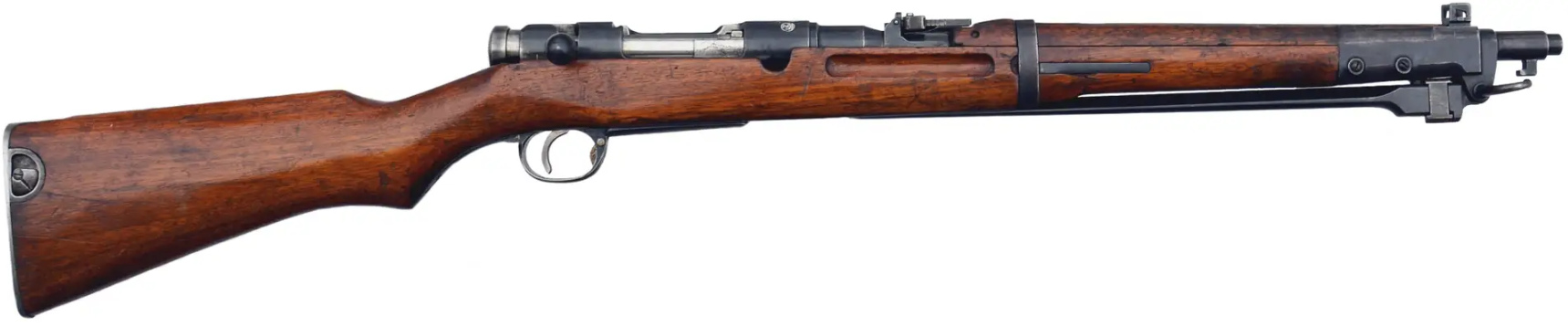

«Перед вами еще один интересный образец японского оружия. Это карабин Тип 44, выпущенный в рамках патриотической серии “Любовь к Родине”. Данный экземпляр оснащен креплением для штыка второй модификации.

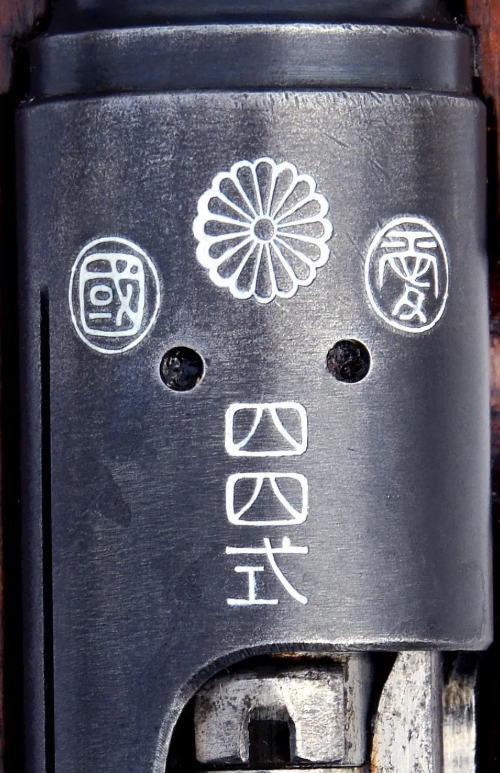

Пара иероглифов (愛国) в кружках по бокам от хризантемы переводится как «Любовь к Родине» или «Патриотизм».
Согласно справочным данным, небольшое количество японских винтовок Тип 38 и карабинов Тип 44 было изготовлено на пожертвования гражданских лиц. Описанный выше карабин является одним из таких экземпляров.»
10 лайков
Это как? То есть они оружие делали не потому что надо а потому что патриоты?
Согласно справочным данным, небольшое количество японских винтовок Тип 38 и карабинов Тип 44 было изготовлено на пожертвования гражданских лиц. Описанный выше карабин является одним из таких экземпляров.»
Как я понял это говорит о том что часть оружия изготовлена на пожертвования или эта серия это и подразумевает? Тогда все понятно.
Вроде как именно это и значит. Встречал множество документов на JACAR с пожертвованием оружия. Зачастую ограничивались винтовками.

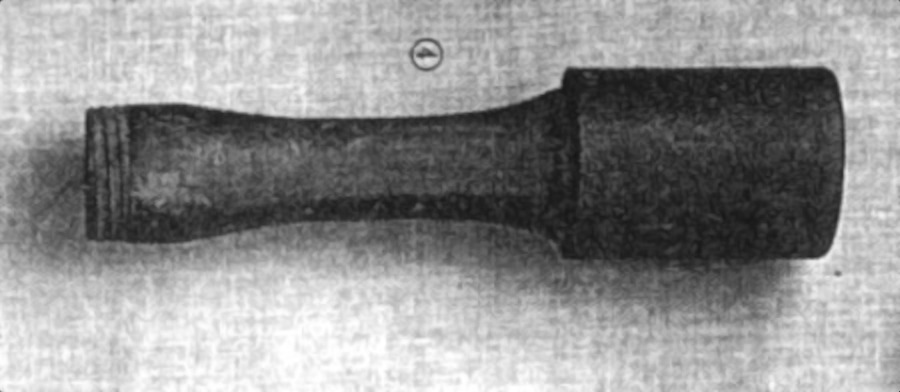

Это японская граната?
Тогда все понятно. Просто формулировка показалась странной.
Тип 98 (九八式柄付手榴弾).
2 лайка
Ого. Вот это да. И как к ней относились военные?
Большая и неудобная.
1 лайк
Эффективная была или не очень?
Ну типо… Обычная граната. Кидаешь и там бум-бах. Наверное эффективно, если гранаты до сих пор на вооружение всех армий.
5 лайков
