Японцы и захваченные в Голландской Ост-Индии броневики.
6 лайков
“Это японская винтовка Тип 99 времён Второй мировой войны для испытаний под давлением – чрезвычайно редкий оригинал. Изготовленная в ограниченных количествах на крупных оружейных заводах Японии, она использовалась на японских оружейных заводах для оценки давления в патронниках винтовок.”
5 лайков
но это даже не оружие! в него буквально вкручивался барометр для измерения давления в стволе
или само предложение состоит вт ом чтобы ввести в игру пушку без прицельных приспособлений, но с барометром на весь экран?
3 лайка
Мне кажется этот раздел уже не только про предложения
3 лайка
Так это же обсуждение.
2 лайка
Так это Общая тема по вооружению Японии от Делавра…
Спойлер
Тут уже и лодки из бамбука с реактивными установками… Так что…
3 лайка
Так что где ха го с ударными минами
2 лайка
Из книги Дзиро Саямы…
Прототип тяжёлого пулемёта Тип 98 с водяным охлаждением и скрывающейся башней
Этот пулемёт предназначался для установки на фиксированную станину внутри блиндажа; он выполнен с водяным охлаждением, чтобы уменьшить образование газов в помещении и выдерживать продолжительную стрельбу, и разрабатывался для применения в скрывающейся (выдвижной) пулемётной башне. Исследования начались в декабре Сёва 13 года (декабрь 1938 г.).
Основными условиями проектирования были: масса — примерно в пределах 25 кг, темп стрельбы — около 600 выстрелов в минуту. Система автоматики — с использованием отдачи, система подачи — ленточная. Путём переделки авиационного курсового пулемёта Тип 89 его сделали водяного охлаждения.
Прототип тяжёлого пулемёта Тип 98. Ранняя версия с затыльником от китайского Тип 24.
Пять прототипных экземпляров этого переделанного пулемёта прошли функциональные испытания в августе Сёва 14 года (август 1939 г.), а в декабре того же года были проведены практические испытания. Стоимость изготовления одного прототипа составила 2 500 иен; дополнительно на испытания в Северном Маньчжурии было затрачено 2 000 иен. После доработок по результатам первой серии испытаний изделие было завершено в ноябре Сёва 15 года (ноябрь 1940 г.).
Прототип тяжёлого пулемёта Тип 98 с водяным охлаждением разрабатывался для установки внутри башни и предназначался для охраны пограничной зоны Северного Маньчжурии. В башне применялись два типа выдвижных (скрывающихся) установок — высокая и низкая.
Прототип тяжёлого пулемёта Тип 98. Поздняя версия с “V”-образной рукояткой от Тип 92.
Выдвижная высокая установка размещалась на ключевых позициях: за гребнями на возвышенностях и в передовых окопах на равнине; её использовали для подавления «мёртвых зон» наблюдения и обстрела. Это устройство позволяло быстро выдвигаться и скрываться, обеспечивая возможность немедленно открыть огонь. Исследования по этой установке, проводимые вместе с испытаниями прототипного пулемёта Тип 98 для установки в башню, начались в декабре Сёва 13 года (декабрь 1938 г.).
Условия проектирования были следующими: ход подъёма (вертикальный ход) не должен был превышать 10 метров. Время подъёма и опускания — около 30 секунд; привод — электрический или ручной. Наведение велось с использованием перископического прицела, без прямого наблюдения цели. Работы над прототипом начались в январе Сёва 14 года (январь 1939 г.); затраты на изготовление составили: для высокой башни, вариант «А» (高銃塔甲) — 30 000 иен, для высокой башни, вариант «Б» (高銃塔乙) — 20 000 иен; оба варианта были завершены в сентябре того же года.
После первого испытания выдвижной высокой пулемётной башни, проведённого в мае Сёва 14 года (май 1939 г.), на совещании было принято решение заняться исследованием низкой башни. Основная идея исследования заключалась в том, чтобы разработать пулемётную башню с установленным прототипом пулемёта Тип 98 с водяным охлаждением, которая в нужный момент могла бы как можно быстрее перемещаться вертикально и открывать огонь.
Основные конструкторские требования были следующими: величина вертикального перемещения должна была соответствовать высоте башни (в пределах 1 метра). Подъём и опускание каркаса предусматривались ручными; при необходимости устанавливался противовес. При подъёме каркаса на любую высоту башня должна была иметь возможность поворачиваться и вести огонь. Проектирование началось в июне Сёва 14 года (июнь 1939 г.); в декабре того же года был заказан первый опытный образец по цене 10 000 иен. Первый образец был завершён в июне Сёва 15 года (июнь 1940 г.), а завершение разработки планировалось на март Сёва 16 года (март 1941 г.).
Низкая пулемётная башня, на верхнем фото она в полуутопленном состоянии, на нижнем она на полностью выдвинута.
Кроме того, на совещании, состоявшемся после испытаний выдвижной высокой пулемётной башни, было принято решение начать разработку зенитной пулемётной установки для укреплений. Эта установка предназначалась для того, чтобы её можно было легко монтировать в заранее предусмотренных местах внутри крепости. Конструкция позволяла использовать как тяжёлый пулемёт Тип 98 с водяным охлаждением, так и тяжёлый пулемёт Тип 92, при этом крепёжные элементы были спроектированы так, чтобы их можно было быстро заменить в зависимости от применяемого оружия.
Так как из-за расположения прицельного кольца бронещит нельзя было установить непосредственно на пулемёт, было решено крепить его к станку. Основание установки представляло собой простое углубление в бетонном полу; в мирное время оно закрывалось досками, а при необходимости в него быстро монтировалась пулемётная установка.
В июне Сёва 14 года (июнь 1939 г.) начались проектные работы, а в июле того же года был размещён заказ на первый опытный образец стоимостью 2 000 иен. Изготовление планировалось завершить к декабрю, а окончательная доводка и завершение разработки — к июню Сёва 15 года (июнь 1940 г.).
Характеристики тяжёлого пулемёта Тип 98 с водяным охлаждением
-
Калибр - 7,7 мм
-
Общая длина - 1090 мм
-
Масса - 55,5 кг
-
Максимальная дальность - 3000 м
-
Темп стрельбы - 450 выст/мин
-
Боепитание - ленточное (есть информация о возможности использования жёстких лент)
-
Боезапас - 250 патронов
8 лайков
Японцы часто использовали велосипеды во Второй мировой. Велосипеды были лёгкими, простыми в производстве и повышали маневренность армии. Велосипед так же мог использоваться в качестве опоры для ручного пулемёта Тип 11.
Патент.
5 лайков
Патент крепежа винтовки на велосипед №1.
Патент крепежа винтовки на велосипед №2.
Патент на велосипедное колесо с прорезью для стрельбы. (я прям представляю эту картину во время боя
).
6 лайков
Вот что надо было вводить вместо мотоциклистов
Полный отряд велосипедистов
Аж хойка вспомнилась из-за этого
6 лайков
Интересно…
В марте 1942 года Какурай Мандзо отправил ещё одну патентную заявку на магазин для переделки винтовки Тип 99 в автоматическую.
Сходство с конструкцией 1941 года очевидено, опять используется кривошипный механизм. Но на этот раз для Тип 99 и с другим магазином.
Моё кривое описание патента:
«Характер данной полезной модели касается основных принципов действия и эффекта. Настоящая полезная модель относится к магазину, предназначенному для установки в случае переоборудования действующей винтовки Тип 99 (九九式軍用小銃) путём изменения только её механической части (затворно-спусковой группы) с целью превращения её в автоматическую винтовку. На прилагаемых чертежах это изображено следующим образом:
(1) — задняя (тыльная) часть ствола; в ней последовательно расположена камера/полость патронника (銃腔部) (2). Внутри её в момент выстрела пороховые газы (взрывное давление) служат причиной приведения в действие и вызывают изгибно-вращательное движение так называемого «кривошипа» (クランク) (3)(4). С ним связана скользящая/подвижная затворная деталь — подвижный затвор (遊底) (5), а спусковой крючок (引金) (6) связан с пусковым выступом (起動片) (7) и кулачком (「カム」) (8) через которые сопряжён с цилиндрическим корпусом ударного узла (撃發筒狀體) (10), имеющим в передней части ударник (撃針) (9). При нажатии на спусковой крючок (6) пусковой выступ (7) размыкает сцепление между кулачком (8) и цилиндрическим корпусом (10), и под действием ударной/возвратной пружины (彈機) (11) цилиндрический корпус (10) резко перемещается вперёд, производя удар (выстрел).
(12) — устройство выброса гильз (蹴殼裝置): при ходе затвора (遊底) (5) назад в этой части гильза отклоняется и выбрасывается вбок под углом. Средняя часть дна камеры/патронника (銃腔部) (2) имеет отверстие для подачи патрона / зарядное окно (裝彈口) (13), в которое устанавливается магазин (彈倉) (14). Нижний конец магазина (14) образован в виде коробки и снабжён крышкой/кожухом (覆蓋) (15), прикреплённым спереди шарнирно на оси (軸) (16) так, чтобы крышка могла открываться и закрываться; на задней части крышки просверлено фиксирующее отверстие (係止孔) (17), которое может взаимодействовать и фиксироваться с нанесённым на переднюю часть спускового крючка крючком/защёлкой (鉤片) (18).
На упомянутой оси (16) установлено основание U-образного/«へ»-образного подпружиненного рычага (挺杆) (19); конец этого рычага соприкасается с тыльной стороной приёмной/опорной пластины (受筒片) (20). На той же оси (16) навита винтообразная (спиральная) пружина (螺狀彈機) (21), оба её наружных конца (22) опираются на внутреннюю поверхность крышки (覆蓋) (15). В центральной части пружины сформирован излом/изгиб (屈曲部) (23), который входит в зацепление с корнем рычага (19), благодаря чему рычаг (19) постоянно прижимает приёмную пластину (20) вверх.
Кроме того, (24) может быть выполнена в виде пластинчатой (листовой) пружины, установленной между тыльной стороной приёмной пластины (受筒片) (20) и внутренней поверхностью крышки (覆蓋) (15), тем самым постоянно поддерживая приёмную пластину (20) в горизонтальном положении.
Предлагаемая конструкция основана на ранее описанной схеме: при ходе затвора (遊底) (5) назад приёмная пластина (20) опускается через зарядное окно (裝彈口) (13) и происходит подача патрона. В этом случае приёмная пластина (20) посредством рычага (挺杆) (19) вращает (скручивает) пружину (彈機) (21); реактивная (упругая) сила пружины затем способна снова приподнять приёмную пластину (20). Пружина (21) намотана спирально, оба её наружных конца (22) прижаты к внутренней поверхности крышки (覆蓋) (15); в центральной части пружины образован излом/изгиб (屈曲部) (23), который входит в зацепление с корнем рычага (19), так что через рычаг (19) приёмная пластина (20) постоянно подпирается вверх.
Благодаря этому, угол поворота пружины, необходимый для того, чтобы приёмная пластина поднялась от дна магазина до наивысшего положения, может быть лишь незначительной частью полного угла скручивания пружины; следовательно, независимо от того, находится ли приёмная пластина (20) в нижнем положении внутри магазина или в поднятом положении, на неё постоянно действует почти одинаковая подъёмная сила — что обеспечивает точную подачу патронов.
Кроме того, если магазин снабжен коробчатой крышкой (覆蓋) (15) в его нижней части, шарнирно укреплённой спереди и фиксируемой сзади посредством крючка (鉤片) (18), то эта крышка (15) может в любой момент открываться для чистки внутренностей или для других ремонтных операций; при необходимости герметичность и глубина крышки могут быть увеличены, чтобы вмещать большее количество патронов.
В заключение отмечается, что предлагаемое устройство обладает простотой конструкции, а также надёжностью и точностью действия.»
Учитывая продолжительность доработки патентов, их количество и точность описание с чертежами, а почти уверен, что все эти винтовки были сделаны в металле и проходили испытания.
3 лайка
Думаю можно будет уделить больше внимание патенту 1941 года.
3 лайка
Вот вам немного конспералогии

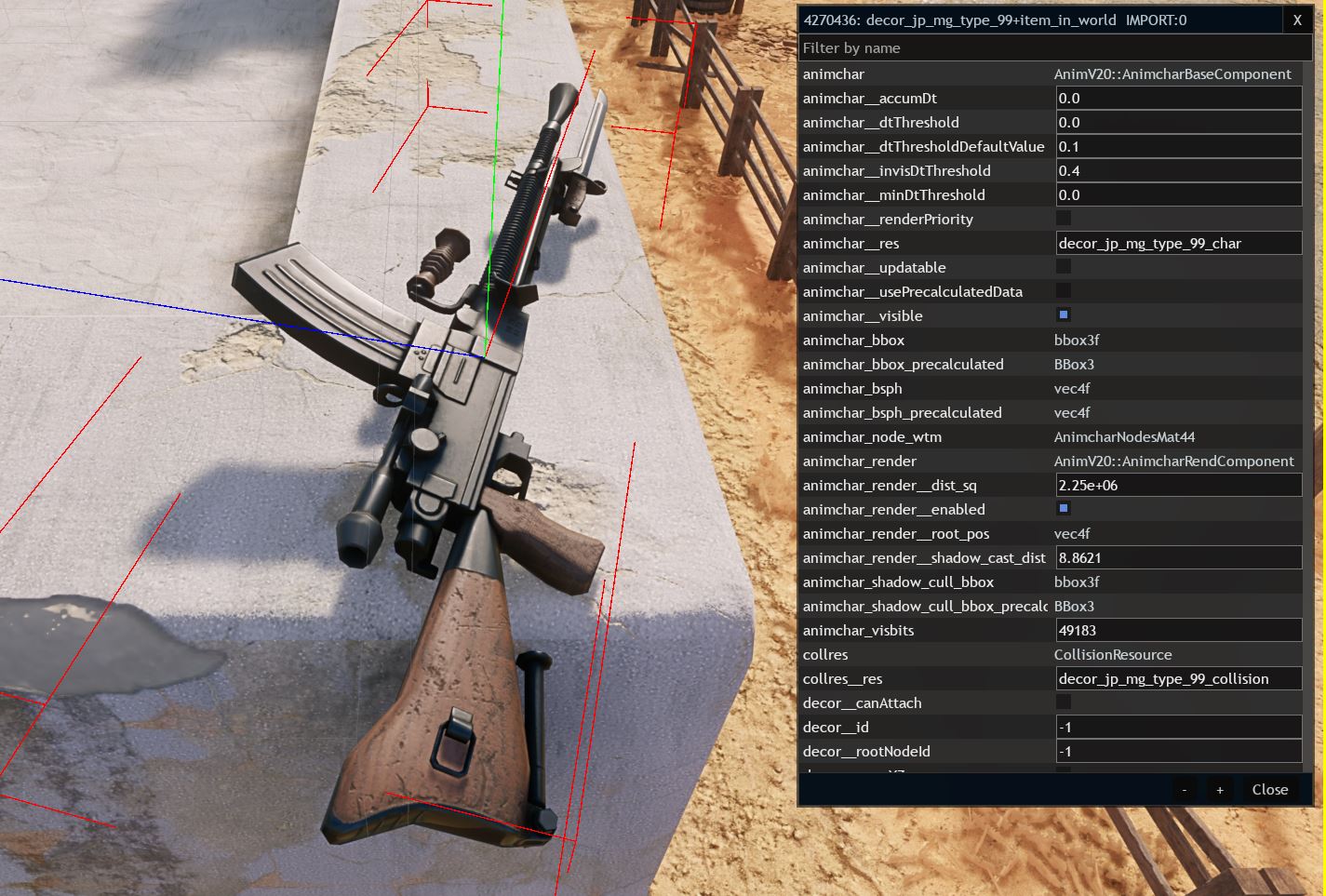

это анонс нового пулемета япам? кажется это тип 99 с прицелом, но моделька крайне шакальная
5 лайков
Сперва подумал, что это просто 3D модель из тундры ибо там тоже есть оружие, которое можно повесить на технику, но там вообще нет японских пулеметов.
Возможно и анонс? С Японией ведь так уже делали однажды, когда на 1 апреля выкатили шуточный пост про изменения в игре и там в куче разных скинов, покрашенных в хохлому скрыто и тихо затесался Тип 100, хотя японская кампания появилась вроде через полгода-год
я вот щя ищу ту новость, но не могу найти, это за какой год прикол был?
а, этот тип 100, я чет подумал что тип 100 который пулемет, а разве ТО добавили не раньше новости?
Сентябрь 2022
Я же говорю, что точно помню этот скрытый “анонс”
