В данном предложение хотелось решить проблему отсутствия “бесшумного” оружия для Японии, а возможно и отсутствие отряда партизан в качестве премиум/событийного отряда. Центральным элементом предложения является интеграция уникального комплекса вооружения на базе танкового пулемёта Тип 91, оснащённого оптическим прицелом кратностью 1,5х и прибором бесшумной стрельбы. Хотя в теме не приводятся фотографии самих глушителей, представленные патентные чертежи (в частности, конструкции Кигути Сэйю и Тошихару Като) содержат исчерпывающие технические сведения для их реконструкции. Отмечу, что тот же ППД БраМит делался лишь на основе словесного описания.
Процесс моторизации и усиления огневой мощи японских бронетанковых подразделений в конце 1920-х и начале 1930-х годов (период ранней эпохи Сёва) потребовал создания специализированного автоматического вооружения, адаптированного для эксплуатации в ограниченном внутреннем пространстве боевых машин. Основой для разработки послужил пехотный ручной пулемет системы Намбу Тип 11.

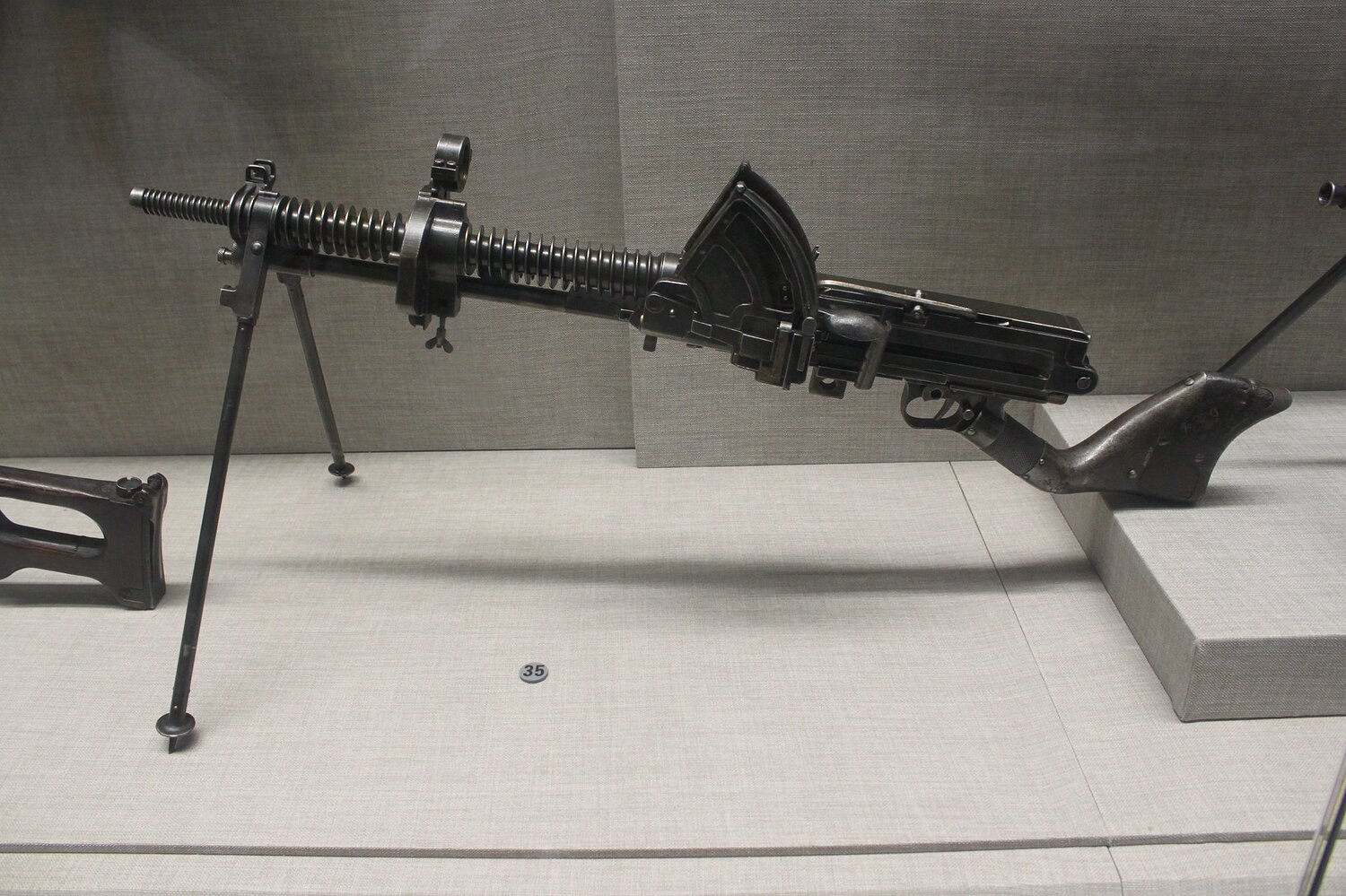

В октябре 1930 года был представлен модернизированный вариант, получивший официальное обозначение Тип 91. Данный образец оснащался оптическим прицелом кратностью 1,5x. В ходе сравнительных испытаний на стрельбище Футцу пулемет Тип 91 сопоставлялся с модифицированными версиями пулемета Тип 11, а также импортными аналогами системы Fiat и Hotchkiss. Результаты тестов подтвердили превосходство отечественной разработки в точности и функциональной надежности.

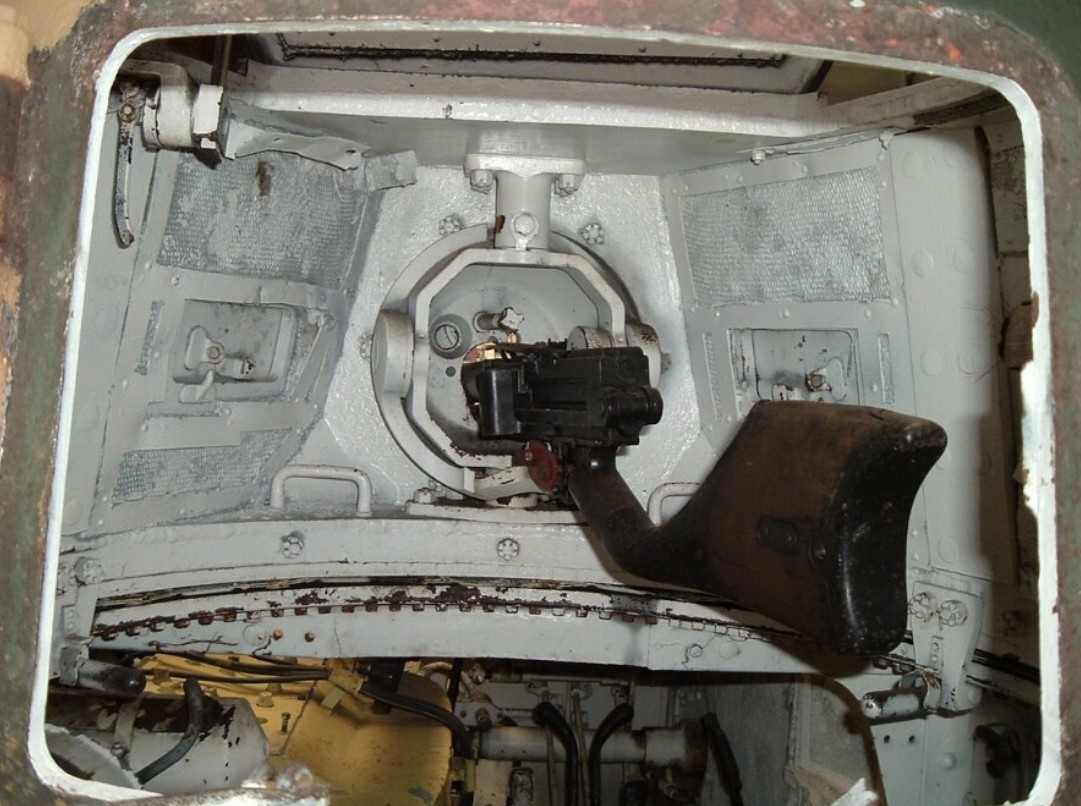

Ключевым аспектом доработки оружия стала адаптация к специфическим условиям эксплуатации внутри танков, в частности, на средних танках Тип 89. Основные инженерные решения включали:
- Модификация приклада: Длина приклада была сокращена на 80 мм. Это решение было продиктовано теснотой боевого отделения, где стандартный пехотный приклад препятствовал свободному манипулированию оружием и мешал работе экипажа с основным орудием.
- Система экстракции гильз: Для предотвращения задымления и засорения боевого отделения стреляными гильзами был разработан специализированный гильзосборник. В 1934 году его конструкция была усовершенствована: внедрена открывающаяся приемная часть и мешок с центральным креплением, что упростило устранение задержек при стрельбе без демонтажа всей системы.
- Система питания: Пулемет сохранил бункерную систему заряжания, характерную для Тип 11, использующую стандартные пятизарядные винтовочные обоймы, что упрощало логистику боеприпасов, но ёмкость бункера была увеличена до 45 патронов.
В июле 1933 года комплекс вооружения был дополнен съемной броневой защитой (бронекожухом). Конструкция пулемета приобрела модульный характер:
- В танковом варианте: Ствол, радиатор охлаждения и газоотводный узел закрывались броневым кожухом массой около 4,6 кг для защиты от огня противника. Сошки при этом демонтировались.
- В пехотном варианте: Для обеспечения возможности ведения боя вне машины бронекожух снимался, а на пулемет устанавливались съемные сошки массой 1,2 кг, превращая его в стандартное средство огневой поддержки пехоты.
Более подробнее пулемёт Тип 91 можно увидеть в видеоролике ниже:
【脱胎于歪把子的侵华罪证，全方位解析缴获侵华日军的九一式车载机枪。】 https://www.bilibili.com/video/BV1XPemzREZC/?share_source=copy_web
| Характеристика | Значение |
|---|---|
| Калибр | 6,5 мм |
| Масса (без оптики) | ≈ 10,2 кг |
| Масса (с оптикой) | ≈ 14 кг |
| Масса прицела | 3 кг |
| Кратность прицела | 1,5Х |
| Поле зрения прицела | 30° |
| Масса крепления прицела | ≈ 1 кг |
| Общая длина | 1023 мм |
| Боезапас (емкость магазина) | 45 патронов |
| Темп стрельбы | 500 выстр/мин |
| Начальная скорость пули | 736 м/с |

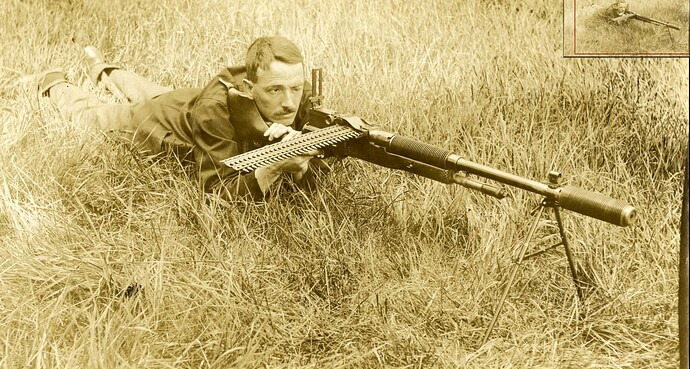

В конце 1920-х годов технический отдел штаба японской армии инициировал исследовательскую программу по внедрению приборов снижения звука выстрела. Основной целью данных работ являлось улучшение условий эксплуатации огнестрельного оружия за счёт минимизации акустического воздействия и уменьшения объёма пороховых газов, влияющих на стрелка. Особую актуальность эти исследования приобрели в контексте оснащения бронетехники: использование 6,5-мм пулеметов (Тип 3) выявило критические недостатки, связанные с ослепляющей вспышкой и высоким уровнем шума, что существенно затрудняло работу экипажей в ограниченном пространстве бронемашин в условиях сумерек.
Значительный пласт испытаний был связан с деятельностью «отряда №33» (первоначально носивший название «Институт подготовки кадров тыловой службы»), дислоцированного в Китае, который выступал основным заказчиком данных устройств. В августе 1931 года проводились тесты на стандартных винтовках Тип 38, в ходе которых проверялась не только эффективность глушения звука, но и поражающая способность боеприпасов при использовании глушителя (в том числе на живых целях). Результаты этих тестов передавались разведке для оценки возможности применения технологий в специальных операциях.
Одной из первых практических разработок в рамках данной программы стал глушитель конструкции Кигути Сэйю (японский патент № 75448), предложенный в 1928 году специально для оснащения ручных пулеметов Тип 11. Конструктивно устройство представляло собой внешний кожух с внутренними волнообразными (выпукло-вогнутыми) канавками и газоотводными отверстиями. Внутри последовательно устанавливались волнообразные диски, диаметр центральных отверстий в которых увеличивался по мере удаления от дульного среза, что обеспечивало постепенное расширение газов и эффективное подавление звука при одновременном снижении отдачи. Данное устройство рассматривалось как базовое средство для повышения эффективности пулеметов Тип 11, применявшихся в ранних образцах японской бронетехники.
Далее представлено подробное описание патентной заявки № 75448 на “Устройство подавления звука и контроля отдачи для пулеметов” от Кигути Сэйю.
Патент № 75448
Патент № 75448
(Публикация № 4586 от 2-го года Сёва [1927])
Спецификация
Название изобретения: Устройство подавления звука и контроля отдачи для пулеметов
Классификация: Класс 39, № 20, Звукопоглощающие устройства
Даты регистрации:
- Дата подачи заявки: 20 мая 15-го года Тайсё (1926 г.)
- Дата публикации: 15 декабря 2-го года Сёва (1927 г.)
- Дата выдачи патента: 4 февраля 3-го года Сёва (1928 г.)
Патентообладатель (Изобретатель): Кигути Сэйю (木暮 清雄) Адрес: Токио-си, Коисикава-ку, Ниси-Эдогава-тё, дом 28.
Сущность изобретения и краткое изложение его целей
Настоящее изобретение относится к подавления звука и контроля отдачи для пулеметов. Его конструкция представляет собой внешний кожух, закрепляемый на стволе, внутренняя поверхность которого выполнена в виде волнообразных (выпукло-вогнутых) канавок, идущих параллельно оси ствола. В этом кожухе просверлены отверстия для рассеивания газов, а передняя торцевая часть кожуха имеет изогнутую форму.
В центре передней части предусмотрено отверстие для пролета пули. Внутри кожуха через определенные промежутки установлены волнообразные диски, в центре каждого из которых проделано сквозное отверстие. Диаметр этих отверстий последовательно увеличивается по мере удаления от дульного среза ствола. Сами диски обращены к дульному срезу волнообразной поверхностью.
Целью данного устройства является подавление звука взрыва, сопровождающего непрерывную стрельбу из пулемета, а также обеспечение эффективного действия по сдерживанию отдачи.

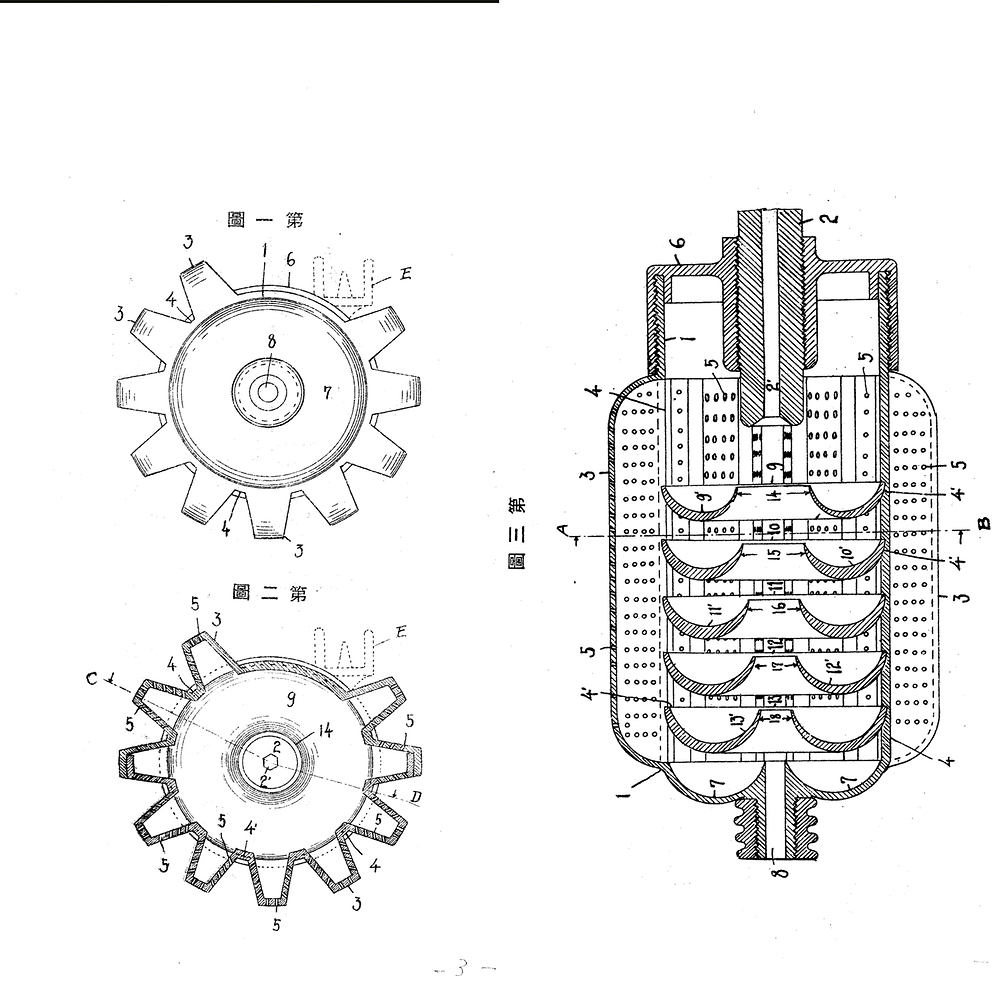

Краткое пояснение к чертежам
Чертежи иллюстрируют настоящее изобретение:
- Фиг. 1 — Вид спереди.
- Фиг. 2 — Продольный разрез по линии (A)—(B) на Фиг. 3.
- Фиг. 3 — Поперечный разрез по линии (C)—(D) на Фиг. 2.
Одинаковые цифровые обозначения на чертежах относятся к одним и тем же деталям.
Подробное описание изобретения
Внешний кожух (1) расположен вокруг оси ствола (2) параллельно ей. Как показано на Фиг. 2, внутренняя стенка кожуха имеет волнообразный профиль с выступающими гребнями (3) и впадинами (4), в которых просверлено множество газоотводных отверстий (5).
Задняя часть внешнего кожуха (1) ввинчивается в ствольную муфту (6), которая, в свою очередь, навинчивается на ствол. Передняя часть внешнего кожуха выполнена в виде изогнутого отражателя (7), в центре которого на одной оси с дульным срезом (2’) проделано отверстие для пули (8), имеющее диаметр чуть больше диаметра дула.
Внутри внешнего кожуха, на определенном расстоянии от передней части ствола (2) (образуя расширительную камеру), перпендикулярно оси ствола и с фиксированными интервалами друг от друга установлены волнообразные диски (9), (10), (11), (12), (13) в необходимом количестве. Внешние края этих дисков плотно вставлены в пазы (4) волнообразной поверхности внутреннего корпуса. Каждый диск имеет изогнутую поверхность (9’), (10’), (11’), (12’), (13’), обращенную к стволу (2), которая в разрезе имеет вогнутую (чашеобразную) форму в центре каждого из которых проделаны сквозные отверстия (14), (15), (16), (17), (18), расположенные на одной оси со стволом, диаметр которых последовательно увеличивается по мере удаления от него. (E) — это прицельное приспособление.
Суть настоящего изобретения заключается в следующем: пороховые газы, вырывающиеся из дульного среза (2’) вслед за пулей, проходят через соответствующую расширительную камеру и ударяются в волнообразные поверхности (9’) дисков (9). Энергия газов, проходящих через сквозные отверстия (14) и далее, последовательно гасится вогнутыми поверхностями (10’), (11’), (12’), (13’). За счет импульса от удара газов в эти поверхности создается противодействие силе отдачи, возникающей при выстреле, что подавляет её.
Потоки газов, принявшие воронкообразную форму, ударяются в острые выступы, расположенные в центре дисков (9), (10), (11), (12), (13) и переднего отражателя (7), рассеиваются во все стороны и меняют направление движения в сторону задней части устройства. Благодаря этому энергия газов поглощается, они попадают во внутренние желоба волнообразных канавок (3) и, двигаясь вдоль боковых стенок по направлению к задней части, постепенно теряют скорость. В итоге газы за короткое время выбрасываются в атмосферу через многочисленные газоотводные отверстия (5).
Поскольку давление и скорость выбрасываемых таким образом газов значительно снижены, шум взрыва практически не возникает. Газы, выходящие через отверстие для пули (8) в переднем отражателе (7) после прохождения через все сквозные отверстия, уже достаточно расширены и их энергия истощена, поэтому при попадании в атмосферу они также не производят резкого звука хлопка. Таким образом, устройство полностью выполняет свою функцию глушителя для пулеметов.
Внешний кожух имеет волнообразную форму, благодаря чему площадь соприкосновения с воздухом крайне велика, что обеспечивает эффективный отвод тепла, возникающего при стрельбе. Кроме того, данная волнообразная конструкция усиливает сопротивление высокому давлению газов. Устройство также характеризуется тем, что сквозные отверстия в волнообразных дисках последовательно увеличиваются в диаметре по мере удаления от дульного среза (2’). Это позволяет избежать чрезмерно сильного удара газов исключительно по первому диску (9), распределяя давление равномерно и предотвращая поломку деталей.
Формула изобретения
Для достижения целей, изложенных в настоящем документе и подробно проиллюстрированных на прилагаемых чертежах, заявляется глушитель-откатник для пулеметов, состоящий из:
- внешнего кожуха, закрепляемого на стволе при помощи муфты, внутренняя поверхность которого выполнена в виде волнообразных (выпукло-вогнутых) канавок, расположенных параллельно оси ствола, и снабжена множеством газоотводных отверстий;
- передней части внешнего кожуха, выполненной в виде изогнутого отражателя с отверстием для пролета пули в центре;
- нескольких волнообразных дисков, установленных внутри внешнего кожуха через определенные промежутки перпендикулярно оси ствола, края которых зафиксированы в пазах волнообразного корпуса, при этом в центре каждого диска проделано сквозное отверстие, диаметр которого последовательно увеличивается по мере удаления от дульного среза.
Важным этапом программы стала разработка глушителя конструкции Тошихару Като (патент 1931 года). Данное устройство предназначалось для ручных пулеметов и решало комплекс задач:
- рассеивание пороховых газов;
- подавление звуковой волны;
- ликвидация дульной вспышки;
- уменьшение отдачи.
Конструкция Като отличалась технологичностью, имея двойную перфорированную оболочку, и была оптимизирована для быстрой установки на дульную часть оружия и удобства обслуживания. В период с 1929 по 1930 год данные разработки находились под грифом секретности («специальные») и проходили через Технический штаб армии, что подтверждает их приоритетность для нужд бронетанковых войск и разведки.
В этот же период (октябрь 1930 года) был представлен модернизированный пулемет Тип 91, специально адаптированный для средних танков Тип 89. Испытания на стрельбище Футцу показали превосходство Тип 91 над системой Тип 11 и иностранными аналогами (Fiat, Hotchkiss) в вопросах точности и надежности.
Учитывая, что Тип 91 являлся развитием пулемётной системы Тип 11, конструктивные особенности глушителя Като — в частности, его способность эффективно отводить газы и подавлять вспышку — делали его потенциально совместимым и крайне востребованным именно для Тип 91 в условиях закрытого боевого отделения танка.
Далее представлено подробное описание патентной заявки № 107946 на “Звукопоглощающее устройство” от Като Токихати.
Патент № 107946
Патент № 107946
(Публикация № 1727 от 9-го года Сёва [1934])
Спецификация
Название изобретения: Звукопоглощающее устройство (Глушитель)
Классификация: Класс 39, № 20, Звукопоглощающие устройства
Даты регистрации:
- Дата подачи заявки: 5 декабря 8-го года Сёва (1933 г.)
- Дата публикации: 7 мая 9-го года Сёва (1934 г.)
- Дата выдачи патента: 4 октября 9-го года Сёва (1934 г.)
Изобретатель: Като Токихати (加藤 喜八) Адрес: Токио-си, Хонго-ку, Юсима, 2-тёмэ, дом 1.
Патентообладатель: Катори Рихээ (香取 利兵衛) Адрес: Токио-си, Асакуса-ку, Кита-Томисака-тё, дом 19.
Представитель (Патентный поверенный): Кодзима Кэйси (小島 啓弍) и еще двое.
Спецификация
Название изобретения: Глушитель для пулеметов и артиллерийских орудий
Сущность изобретения и краткое изложение его целей
Звук взрыва, возникающий при стрельбе снарядами из пулеметов, артиллерийских орудий и тому подобного, вызван резким расширением пороховых газов, находящихся под высоким давлением в результате взрыва пороха, в момент их выхода из дульного среза. Настоящее устройство предназначено для предотвращения этого резкого расширения газов, создания условий для их плавного истечения и одновременного подавления звука взрыва, а также для предотвращения появления вспышки выстрела, порохового дыма и отдачи.

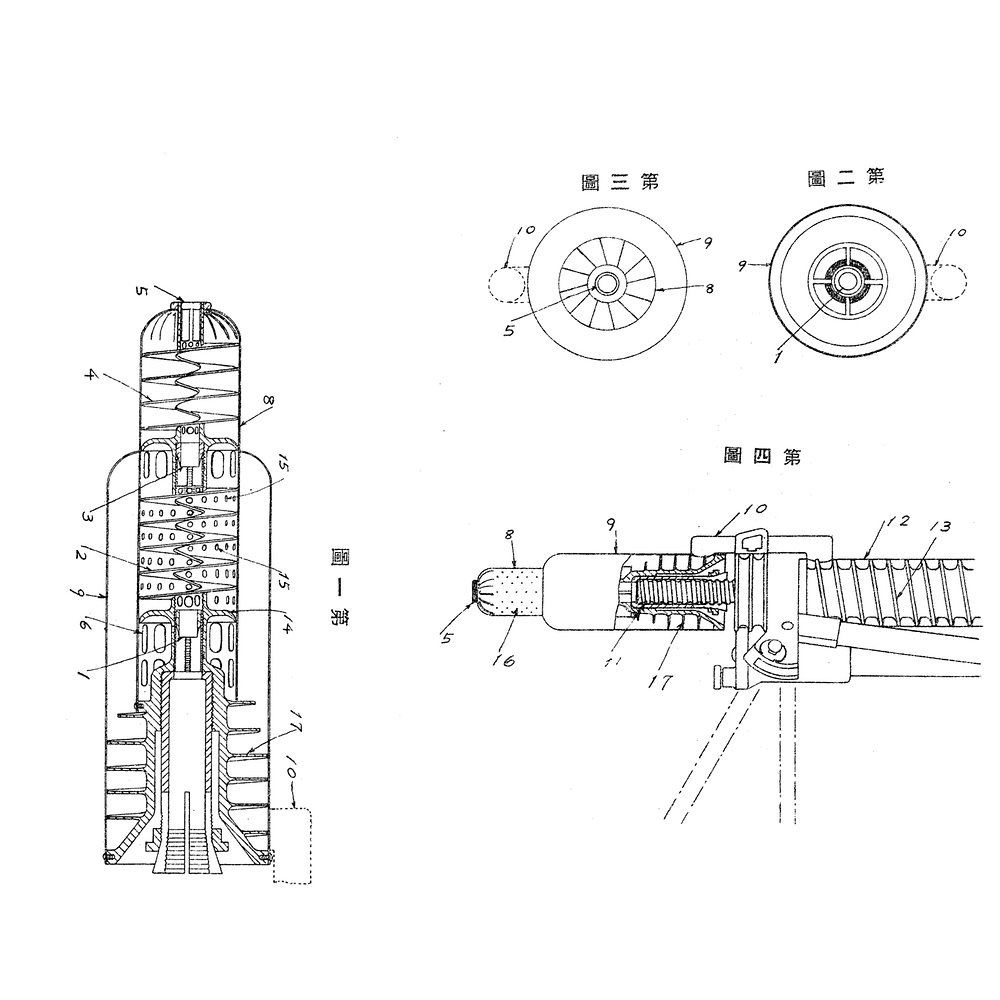

Краткое пояснение к чертежам
- Фиг. 1 — Продольный разрез настоящего устройства.
- Фиг. 2 — Поперечный разрез по линии (C)—(D) на Фиг. 1.
- Фиг. 3 — Поперечный разрез по линии (A)—(B) на Фиг. 1.
- Фиг. 4 — Вид снаружи настоящего устройства.
Подробное описание изобретения
(1) имеет на внутренней передней части уменьшающуюся внутреннюю резьбу, как показано на Фиг. 2, в которую он вставляется и прочно фиксируется с помощью четырех длинных пазов (3) и основной гайки (4). Выстреливаемая пуля проходит через центральную часть (5), (6), (7), (8) и выходит наружу.
Пороховые газы, находящиеся под давлением, возникающим в результате взрыва пороха, сначала направляются по пулевому каналу цилиндром (5), имеющим форму лезвия, направленного к дульному срезу. Затем газы отделяются от пули, проходят через три окна (11) и ударяются о лопатки (9). Эти лопатки действуют по принципу лопастей «турбины», создавая противодействие импульсу отдачи, в результате чего газы отражаются, проходят через малые отверстия (17’) и большие отверстия (17’') внутреннего цилиндра (17) и через малые отверстия (18’) внешнего кожуха (18) выходят наружу, и на этом пути газы постепенно расширяются, становясь равномерным потоком к моменту достижения атмосферы. Это предотвращает резкое расширение, тем самым не только снижая звук взрыва, но и лишая газы тепла за счет расширения, что препятствует возникновению вспышки. Кроме того, газы ударяются о лопатки противодействия (9), чем смягчают отдачу от выстрела пули, а несгоревший порох полностью догорает внутри внутреннего цилиндра, сводя к минимуму образование дыма. Газы, прошедшие через цилиндр (5), разделяются тремя окнами (12) и спиральными перегородками (6) от 3-й до 4-й секции; попадая внутрь спиралей (6) из пулевого канала, они закручиваются. Это вращательное движение вызывает расширение газов, после чего они выводятся в атмосферу через малые и большие отверстия внутреннего (17) и внешнего (18) цилиндров. В то же время газы, прошедшие через окна (13), ударяются о лопатки противодействия (10) и попадают в 5-ю секцию спиральных перегородок (8), где также закручиваются и через малые отверстия внутреннего цилиндра (15) выходят в атмосферу. Наконец, газы, прошедшие через окна (14), вместе с остатками газов из окон (13) выходят в атмосферу через выпускные каналы (16), имеющие отверстия в направлении вращения. Таким образом, благодаря вышеописанному воздействию, удается предотвратить звук взрыва, вспышку, отдачу и пороховой дым.
Формула изобретения
Для достижения целей, изложенных в настоящем документе и подробно проиллюстрированных на прилагаемых чертежах, заявляется глушитель для пулеметов и артиллерийских орудий, характеризующийся тем, что:
- внутри двух цилиндров, внешнего и внутреннего, имеющих большое количество больших и малых отверстий, надлежащим образом скомбинированы от 3 до 5 секций пластинчатых спиральных перегородок, имеющих в центре пулевой канал;
- спереди и сзади от этих пулевых каналов предусмотрены лопатки противодействия, расположенные по центру;
- устройство имеет выпускные каналы, проделанные в направлении вращения газов.
В феврале 1934 года Като представил дополнение к своей разработке (патент № 109623). В обновлённой версии газы не просто выводились в атмосферу через отверстия кожуха, а приводились во вращательное движение дополнительными спиральными пластинами во внешнем корпусе и направлялись назад. Ключевым новшеством стала система охлаждения ствола: расширившийся и охладившийся газ по соединительной трубке поступал в кожух вокруг ствола пулемета. Это позволяло бороться с перегревом оружия при сохранении бесшумности. Като указывал на возможность создания монолитного «бесшумного орудия», где глушитель и ствол являются единым узлом.
Далее представлено подробное описание патентной заявки № 109623 на дополнение к “Звукопоглощающее устройство” от Като Токихати.
Патент № 109623
Патент № 109623
(Публикация № 1807 от 9-го года Сёва [1934]) (Дополнение к патенту № 107946)
Классификация: Класс 39, № 20, Звукопоглощающие устройства
Даты регистрации:
- Дата подачи заявки: 14 февраля 9-го года Сёва (1934 г.)
- Дата публикации: 11 мая 9-го года Сёва (1934 г.)
- Дата выдачи патента: 13 февраля 10-го года Сёва (1935 г.)
Изобретатель: Като Токихати (加藤 喜八) Адрес: Токио-си, Хонго-ку, Юсима, 2-тёмэ, дом 1.
Патентообладатель: Катори Рихээ (香取 利兵衛) Адрес: Токио-си, Асакуса-ку, Кита-Томисака-тё, дом 19.
Представитель (Патентный поверенный): Кодзима Кэйси (小島 啓弍) и еще двое.
Спецификация
Название изобретения: Глушитель для пулеметов и артиллерийских орудий
Сущность изобретения и краткое изложение его целей
Настоящее изобретение представляет собой глушитель для пулеметов и артиллерийских орудий. Внутри внутренней трубки, имеющей по периметру множество выпускных отверстий, поочередно установлены реактивные лопасти и несколько рядов цилиндрических спиральных пластин, в центре которых проделаны каналы для прохождения пули (снаряда).
Глушитель характеризуется тем, что во внешнем кожухе, расположенном соосно с внутренней трубкой, также установлены цилиндрические спиральные пластины, которые заставляют отработанные газы, выходящие из внутренней трубки, вращаться перед выбросом в атмосферу.
Целью данного устройства является расширение газов за счет их вращательного и реактивного движения для формирования равномерного потока. Это позволяет подавить звук выстрела, устранить дульную вспышку и пороховой дым, а также охлаждать ствол с помощью газа, температура которого снижается в процессе расширения при движении потока, что в совокупности служит для предотвращения перегрева ствола.

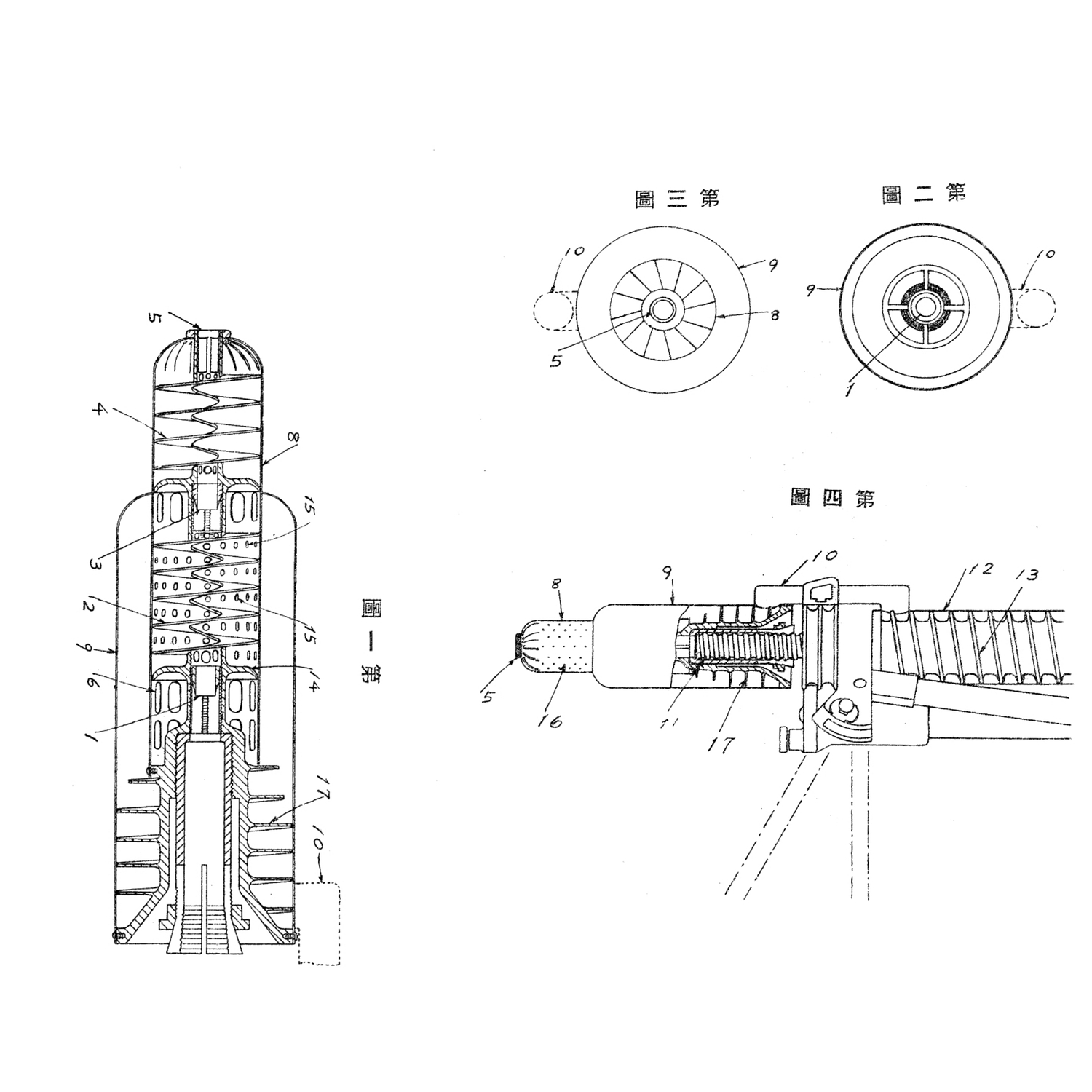

Краткое пояснение к чертежам
- Фиг. 1 — продольный разрез настоящего изобретения.
- Фиг. 2 — вид сзади.
- Фиг. 3 — вид спереди.
- Фиг. 4 — внешний вид данного устройства, установленного на пулемет.
Подробное описание изобретения
Настоящее изобретение является дополнением к патенту № 107946. В оригинальном изобретении внутри двух (внутреннего и внешнего) цилиндров, снабженных множеством больших и малых выпускных отверстий, предусмотрены два или три [внутренних элемента], в центре которых проделаны каналы для прохождения пули (снаряда), а также несколько блоков цилиндрических пластинчатых спиралей (от 3 до 5 витков), установленных поочередно с вышеупомянутыми реактивными лопастями. Такая конструкция обеспечивает организованный отвод пороховых газов, следующих за пулей: с помощью лопастей и спиралей они направляются во внешний кожух и выбрасываются в атмосферу через предусмотренные в нем многочисленные выпускные отверстия.
При описании работы настоящего изобретения согласно чертежам: пуля проходит сквозь центральную часть узлов (1), (2), (3) и (4) и вылетает наружу. Пороховые газы под высоким давлением, образующиеся при выстреле, сначала отсекаются от основного канала цилиндром (1). Пройдя через 4–5 зазоров (6), они ударяются о реактивные лопасти (14), которые выполняют функцию турбинных лопаток.
Отраженные газы через большие отверстия (6) внутренней трубки (8) поступают во внутреннюю полость внешнего кожуха (9). Газы, прошедшие через цилиндр (1), попадают в пространство между пластинами цилиндрической спирали (2) и, совершая вращательное движение, выходят во внешний кожух (9) через малые отверстия (15) внутренней трубки.
Газы, прошедшие через центральную часть спиралей (2), вновь ударяются о реактивные лопасти под воздействием цилиндра (3) и также отводятся во внешний кожух (9). В завершение остаток газов проходит через спираль (4) и окончательно выводится в атмосферу через малые отверстия (16) внутренней трубки и выходное отверстие глушителя (5).
Таким образом, расширившийся газ, попавший во внешний кожух, за счет реактивного движения перемещается назад и вновь приводится во вращательное движение спиральной пластиной (17). Расширяясь и охлаждаясь, газ проходит через соединительную трубку (10) и попадает внутрь внешнего кожуха (12), который окружает спираль (13), установленную на внешней поверхности ствола пулемета. Вращаясь между пластинами спирали, газ движется назад, расширяется и охлаждает ствол, после чего выбрасывается в атмосферу в виде равномерного потока.
Как было описано выше, характерной особенностью настоящего изобретения является то, что оно заставляет газы совершать реактивное движение и постепенное расширение. Это позволяет подавить звук выстрела, дульную вспышку и пороховой дым, одновременно обеспечивая возможность эффективного охлаждения ствола.
Хотя в данном примере глушитель и пулемет изготовлены как раздельные узлы и затем соединены, в целях исключения соединительной трубки (10) оба устройства могут быть изготовлены как единое целое, что позволяет получить «бесшумное орудие».
Взаимосвязь изобретений
Настоящее изобретение является усовершенствованием патента № 107946. В то время как в оригинальном изобретении отработанные газы, прошедшие через реактивные лопасти и цилиндрические спирали, выбрасывались в атмосферу через малые выпускные отверстия внутреннего и внешнего цилиндров, настоящее изобретение расширяет исходную концепцию: газы, попадающие во внешний кожух, приводятся во вращательное движение с помощью установленных внутри него спиральных пластин, после чего направляются назад и затем выбрасываются в атмосферу.
Формула изобретения
В соответствии с целями, подробно изложенными в тексте и наглядно показанными на чертежах: в глушителе, где внутри внутренней трубки, имеющей по периметру множество выпускных отверстий, поочередно установлены реактивные лопасти с центральным каналом для прохождения пули и блоки цилиндрических пластинчатых спиралей с центральным каналом для прохождения пули; во внешнем кожухе, расположенном соосно с указанной внутренней трубкой, установлены несколько рядов цилиндрических пластинчатых спиралей установлены несколько рядов цилиндрических пластинчатых спиралей, которые обеспечивают вращение отработанных газов, поступающих из внутренней трубки, перед их выбросом в атмосферу, что является отличительной особенностью данного глушителя для пулеметов и прочего стрелкового и артиллерийского вооружения.
Разработки Като хронологически и технически пересекались с созданием пулемета Тип 91 (модернизация Тип 11 для танков), представленного в октябре 1930 года. Тип 91 был специально адаптирован для эксплуатации внутри бронетехники, например, на средних танках Тип 89. Учитывая, что в период 1929–1930 гг. изобретения Като находились на рассмотрении Технического отдела под грифом «секретно» , его системы подавления вспышки и отвода газов потенциально рассматривались как идеальное дополнение к Тип 91 для работы в тесных боевых отделениях.
Однако к 1934 году армейские приоритеты сместились: патенты Като получили статус общедоступных, а фокус разработок сместился в сторону упрощённых дульных тормозов-компенсаторов. Программа показала переход от поиска полной бесшумности к практическому решению проблем вспышки и отдачи для серийного автоматического оружия.
