К сожалению документы с информацией о бронепробитие гранатомёта Тип 4 отсутствуют в открытом доступе, по этой причине вся информацию по нему будет взята из японской Википедии, которая в свою очередь ссылается на книги японского исследователя оружия Дзиро Саямы.
Пробой Тип 4 составляет 80 мм, но при углах от 60° до 90° градусах. Из этого можно сделать логический вывод, что гранатомёт способен пробить 80 мм при угле в 60°градусах. Следовательно по формуле b(э) = b(н) / cos(α) (где b(э) — эффективная или приведенная толщина, b(н) — номинальная толщина, α — угол встречи или угол наклона) можно рассчитать реальное пробитие при угле в 90° градусах.
Что особенно важно, так это примечание:
«陸上自衛隊幹部学校戦史教官室の所蔵資料である、近衛第3師団の調整資料『現有対戦車兵器資材効力概見表』によると、ロタ砲の貫通力は100㎜となっており、有効距離50mとし、M4中戦車に対しては、命中すれば如何なる部位も貫通するとしている。».
Перевод:
«Согласно «Обзорной таблице эффективности имеющегося противотанкового вооружения и материалов» — документа, подготовленного 3-й гвардейской дивизией и хранящегося в архивах военно-исторического отдела Школы командного состава Сухопутных сил самообороны Японии, — бронепробиваемость гранатомёта «Ро-Та» [Тип 4] составляет 100 мм. При эффективной дальности стрельбы в 50 метров указывается, что в случае попадания она способна пробить любую часть среднего танка M4».
Что только подверждает рассчёты и логику пробития гранатомёта в японской документации. Стоит отметить, что вероятно пробой 90 мм версии гранатомёта Тип 4 в 120 мм так же считался при углах отличных от 90° градусах. Маловероятно, что столь значительно повышения калибра и массы ВВ в снаряде повысили пробой всего на 20 мм.
Начальня скорость снаряда на той же Википедии для гранатомёта Тип 4 указана в 100 м/c, а максимальная в 160 м/c. Так же в единственном документе A03032210200 на JACAR о гранатомёте Тип 4 калибра 70 мм говорится, что при стрельбе из гранатомёта необходима защита от раскалённых газов. В документе есть даже чертёж защитной одежды.
Масса снаряда по той же Википедии составляет 4,08 кг.
В игре гранатомёт Тип 4 имеет пробой 80 мм при 90° градусах, имеет начальную скорость в 66 м/c, массу снаряда 1,6 кг, а стрелок не имеет защиты от раскалённых газов. Последний пункт можно легко решить выдав противогаз как у Ofenrohr.

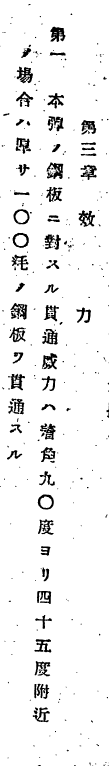

В документе A03032150000 на JACAR есть подробное описание гранатомёта Тип 5 и его гранаты. Пробитие гранатомёта по документу действительно составляет 100 мм, но при углах от 45° до 90° градусах.
Из этого можно сделать логический вывод, что гранатомёт способен пробить 100 мм при углах близких к 45° градусам. Следовательно по формуле b(э) = b(н) / cos(α) (где b(э) — эффективная или приведенная толщина, b(н) — номинальная толщина, α — угол встречи или угол наклона) можно рассчитать реальное пробитие стальной плиты при угле в 90° градусах.

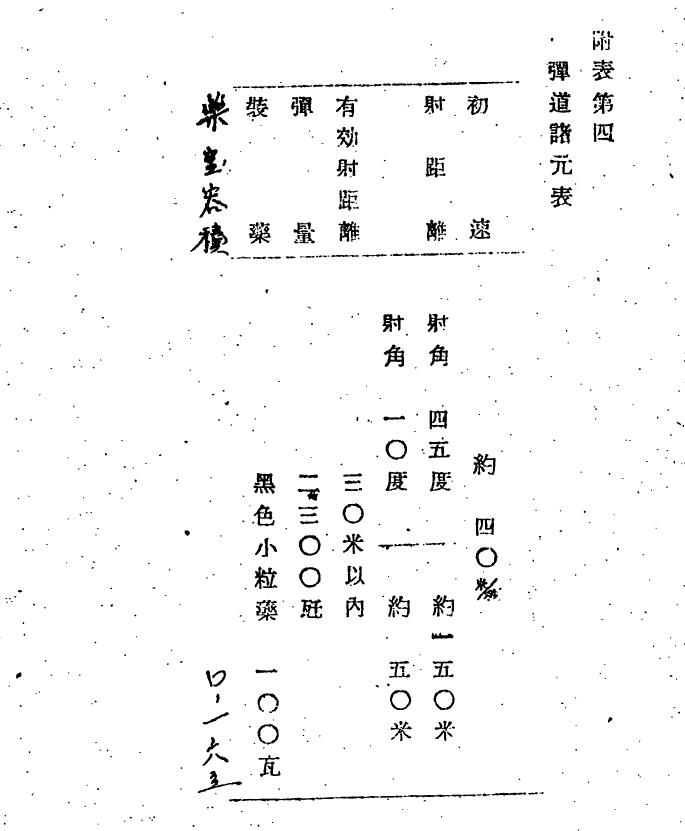

Далее стоит отметить баллистические свойства гранаты. Начальная скорость гранаты около 40 м/c. Масса гранаты 2,300 кг. Углы возвышения и дальность:
- При угле 45° градусов — дальность около 150 метров.
- При угле 10° градусов — дальность около 50 метров.
В игре гранатомёт Тип 5 имеет пробой 100 мм при 90° градусах, имеет начальную скорость в 82 м/c, а масса снаряда 1,6 кг.
- За, до 90 мм
- За, до 100 мм
- Против
- За, до 100 м/с
- Против
- За, до 4,08 кг
- Против
- За
- Против
- За, до 3 БР
- Против
- За, до 140 мм
- Против
- За, до 40 м/с
- Против
- За, до 2,3 кг
- Против
- За, до 3 БР
- Против
