Введение
Тема конечно с этим ДП очень старая, но поскольку появилась новая информация и пара музеев пошли на встречу (а если повезёт может и ещё один ответит), то вижу смысл вспомнить заново.
История
Во второй половине 1930-х в Коврове было разработано множество образцов опытных пулемётов на базе ДП с различными способами боепитания. Одним из направлений было создания пулемёта с бункером-приёмником, чья конструкция была аналогична японскому пулемёту Тип 11, которые в значительном количестве были захвачены во время боёв на Халхин-Голе.

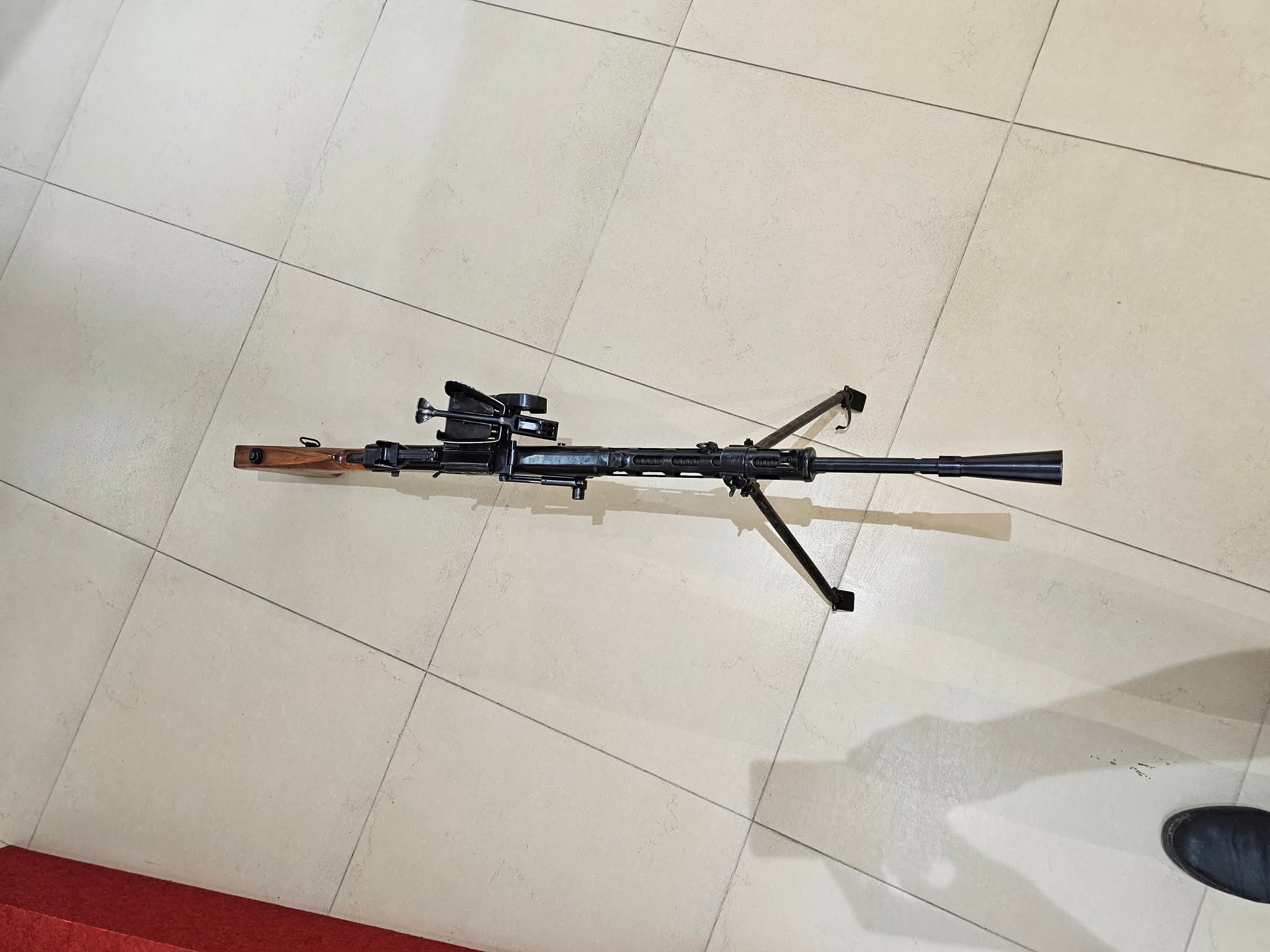

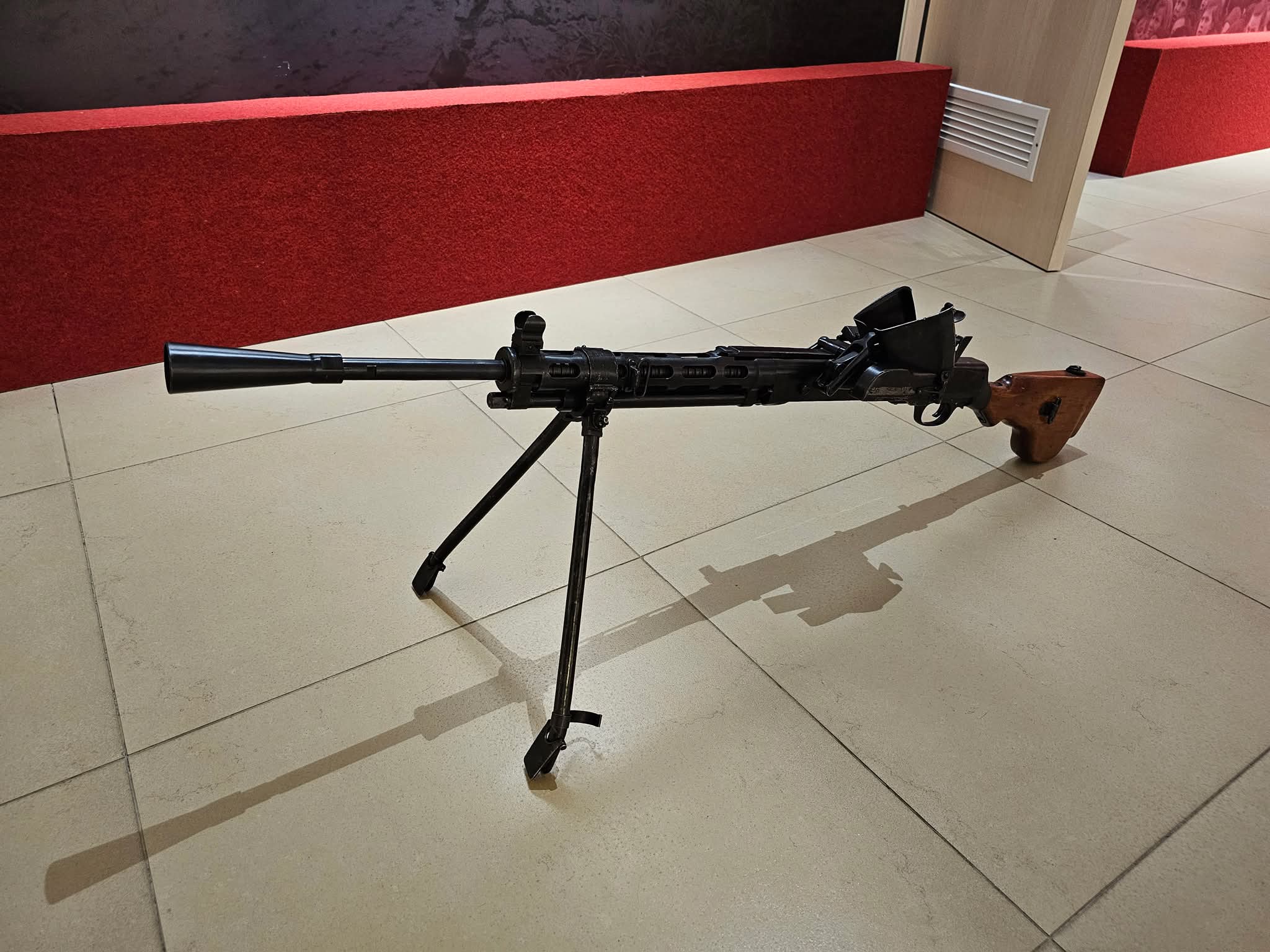

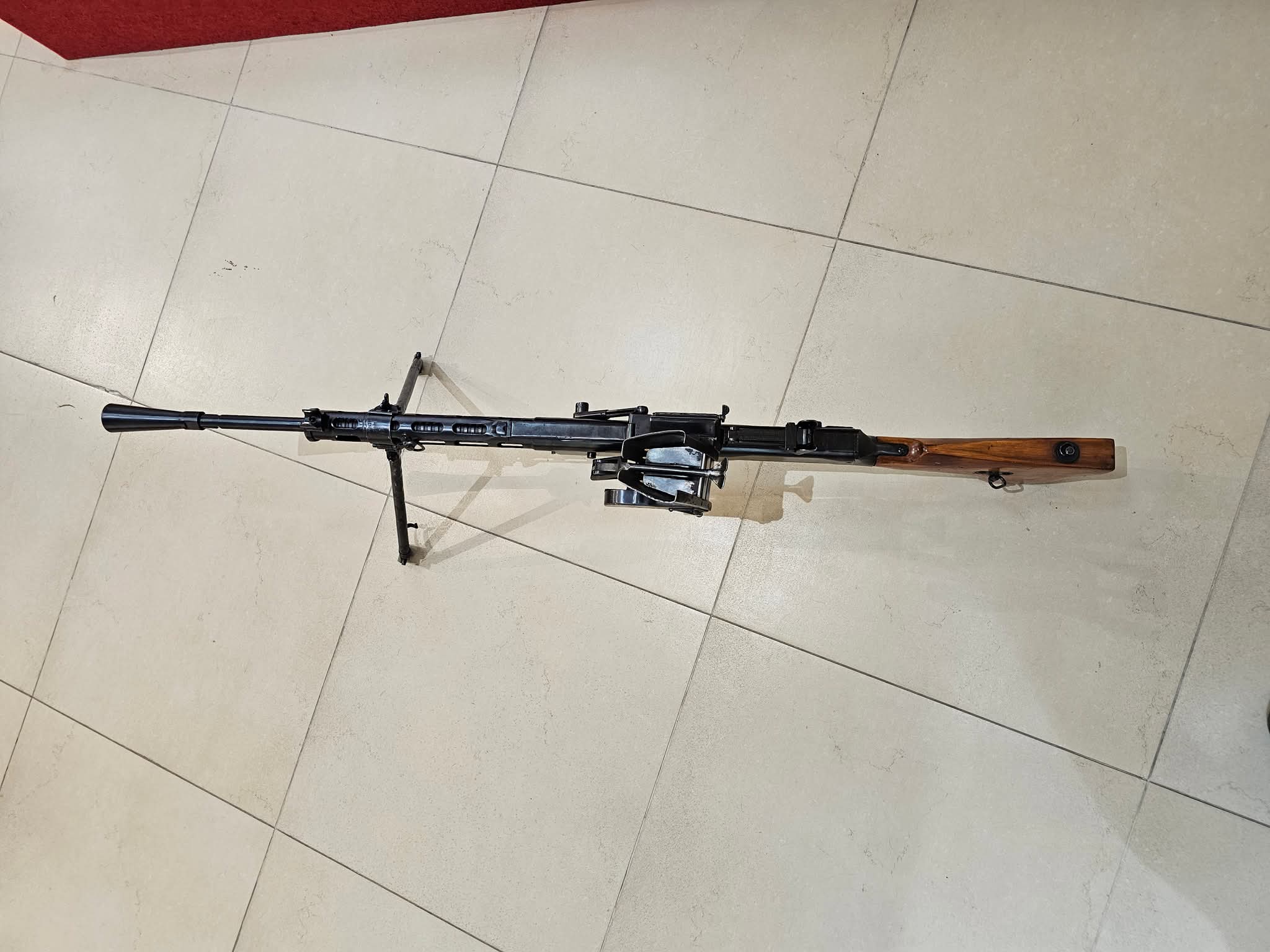

Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Главный объект исследования данной темы является приёмник конструкции Кубынова-Разоренова образца 1939 года (дата может быть не совсем точная и взята из описания с Госкаталог.РФ). Если все известные ранее пулемёты ДП с бункерным магазином (ДПМ-1 и ДПМ-2) отличались от серийных моделей, то приёмник конструкции Кубынова-Разоренова образца 1939 года возможно применять на серийных пулемётах Дегтярёва.

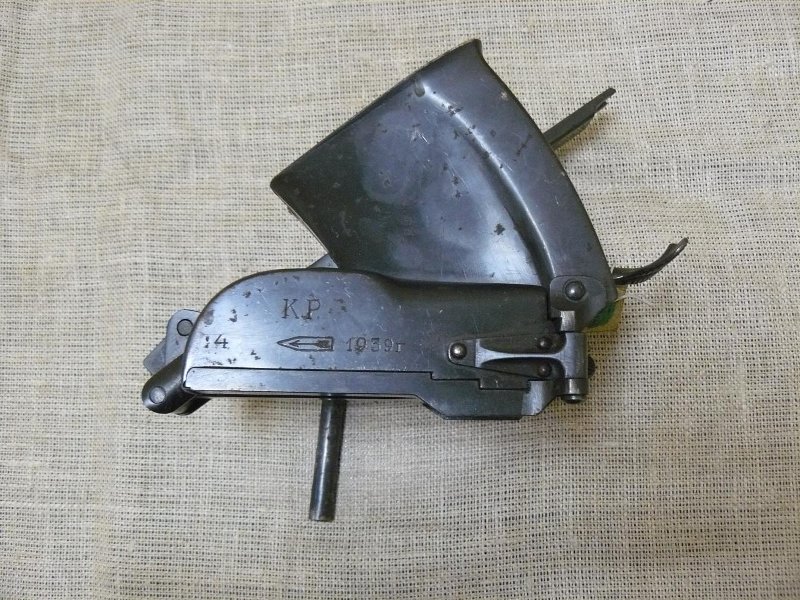

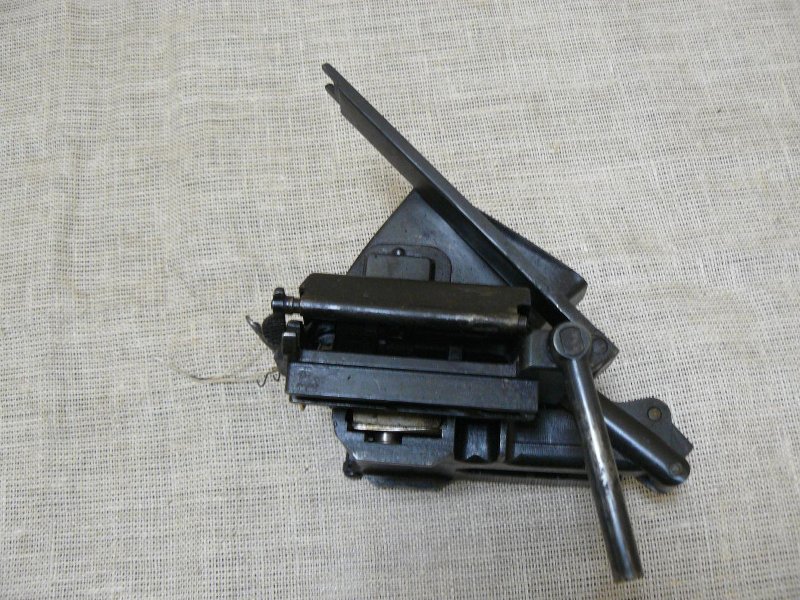

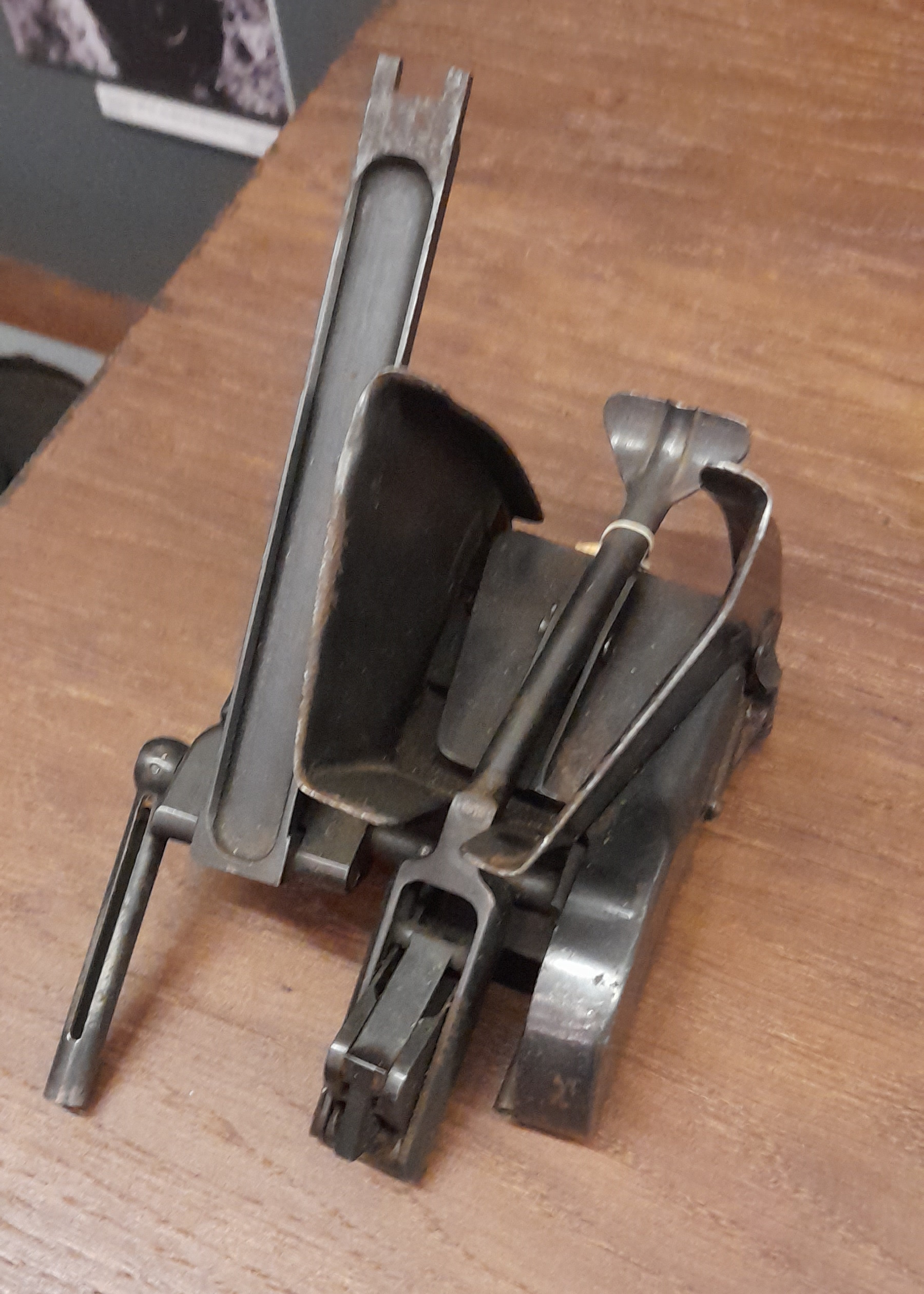

Приёмник конструкции Кубынова-Разоренова образца 1939 года из коллекции Музея Победы.
Бункер заряжался пятью стандартными винтовочными обоймами (то есть общая вместимость составляла 25 патронов). После подачи последнего патрона из обоймы, та выпадали вниз из прорези бункера.

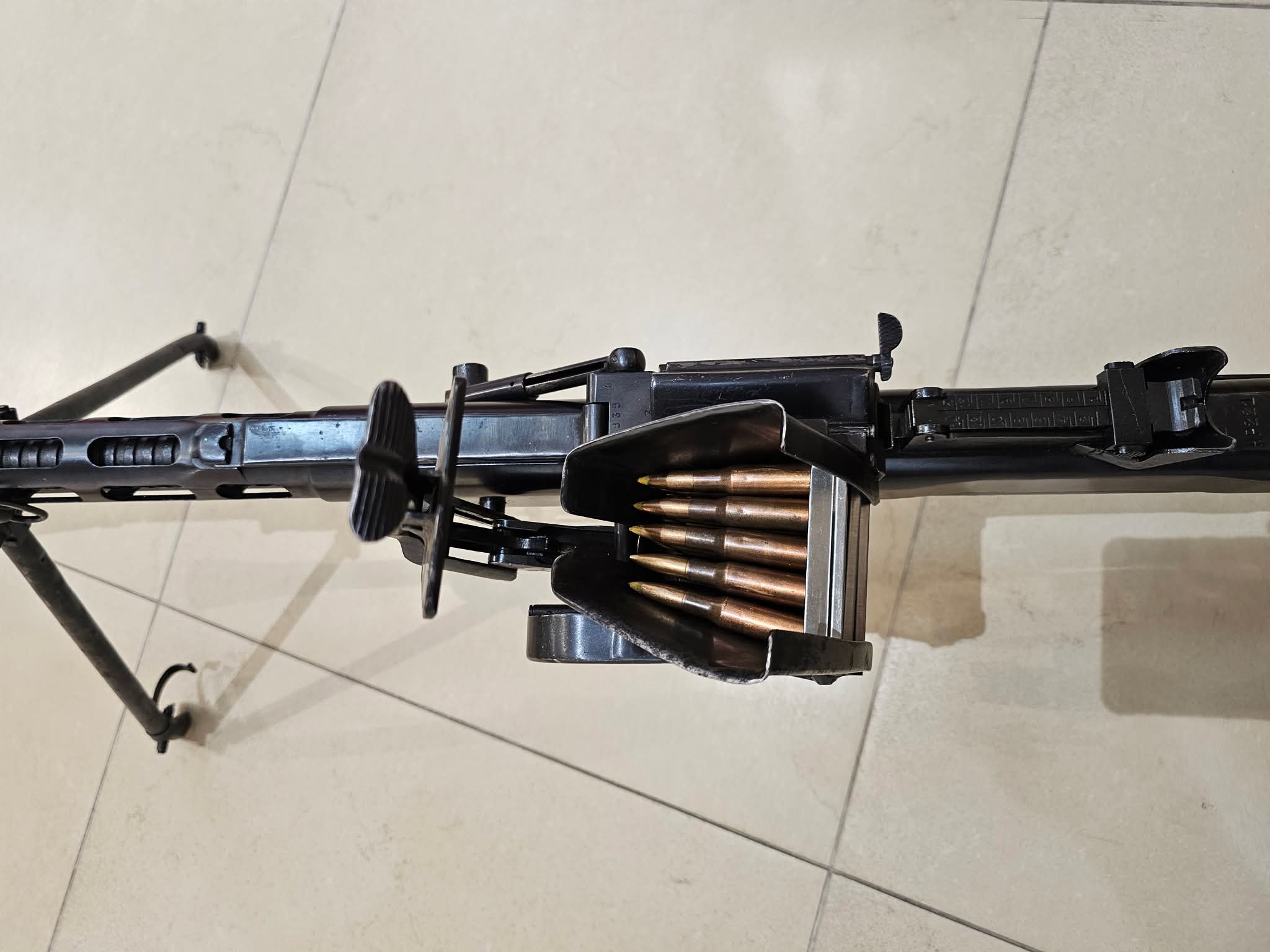

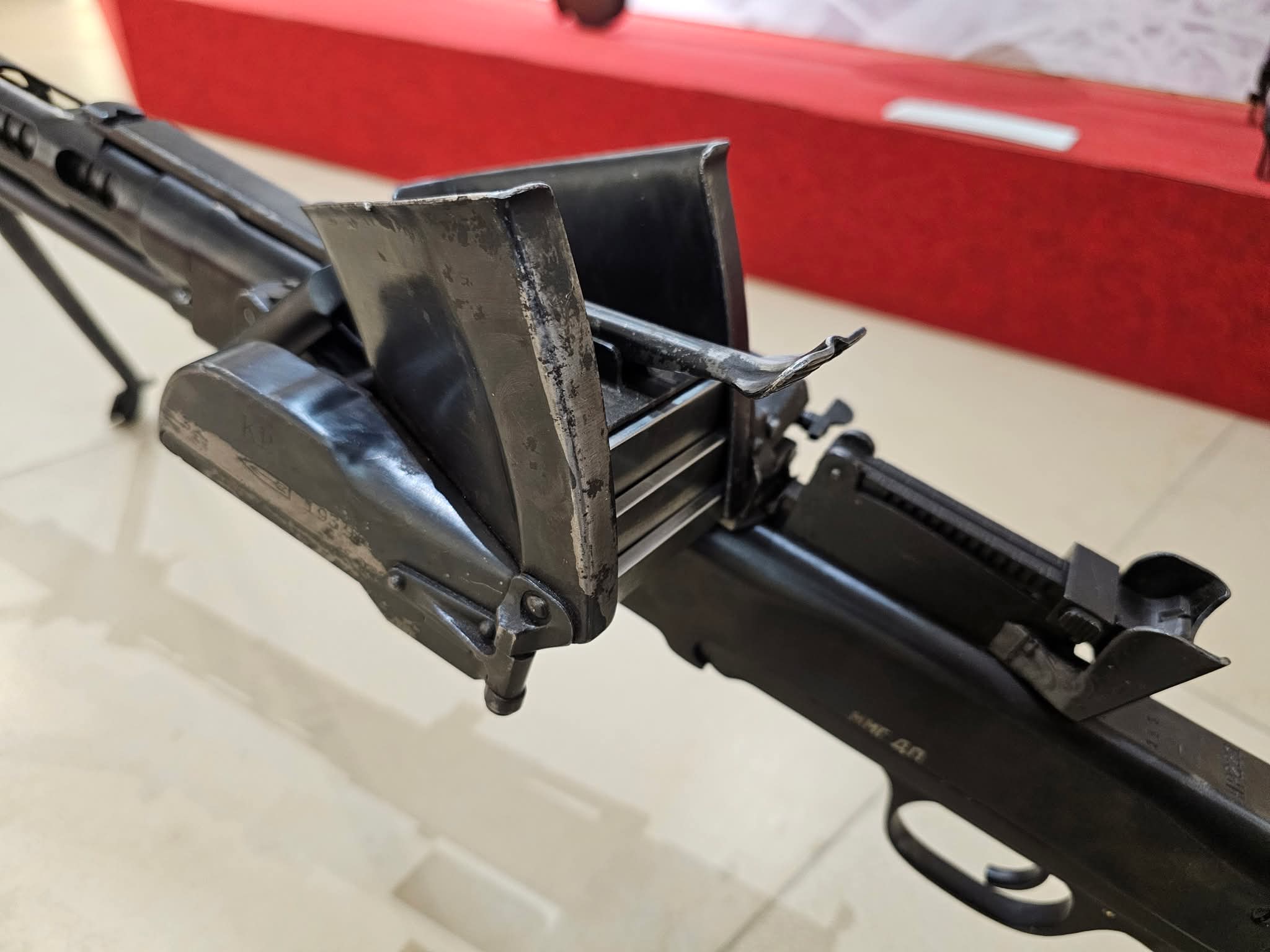

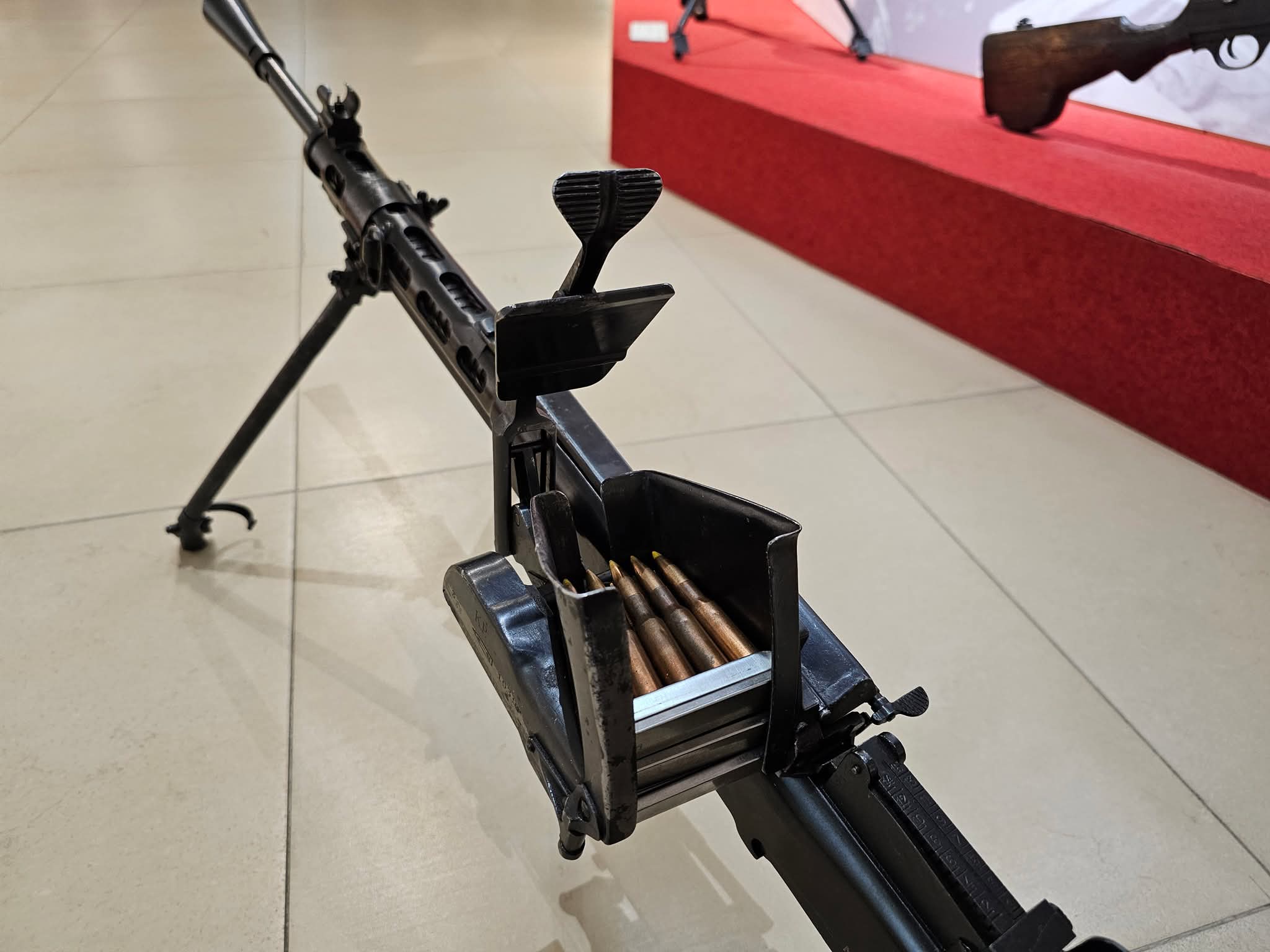

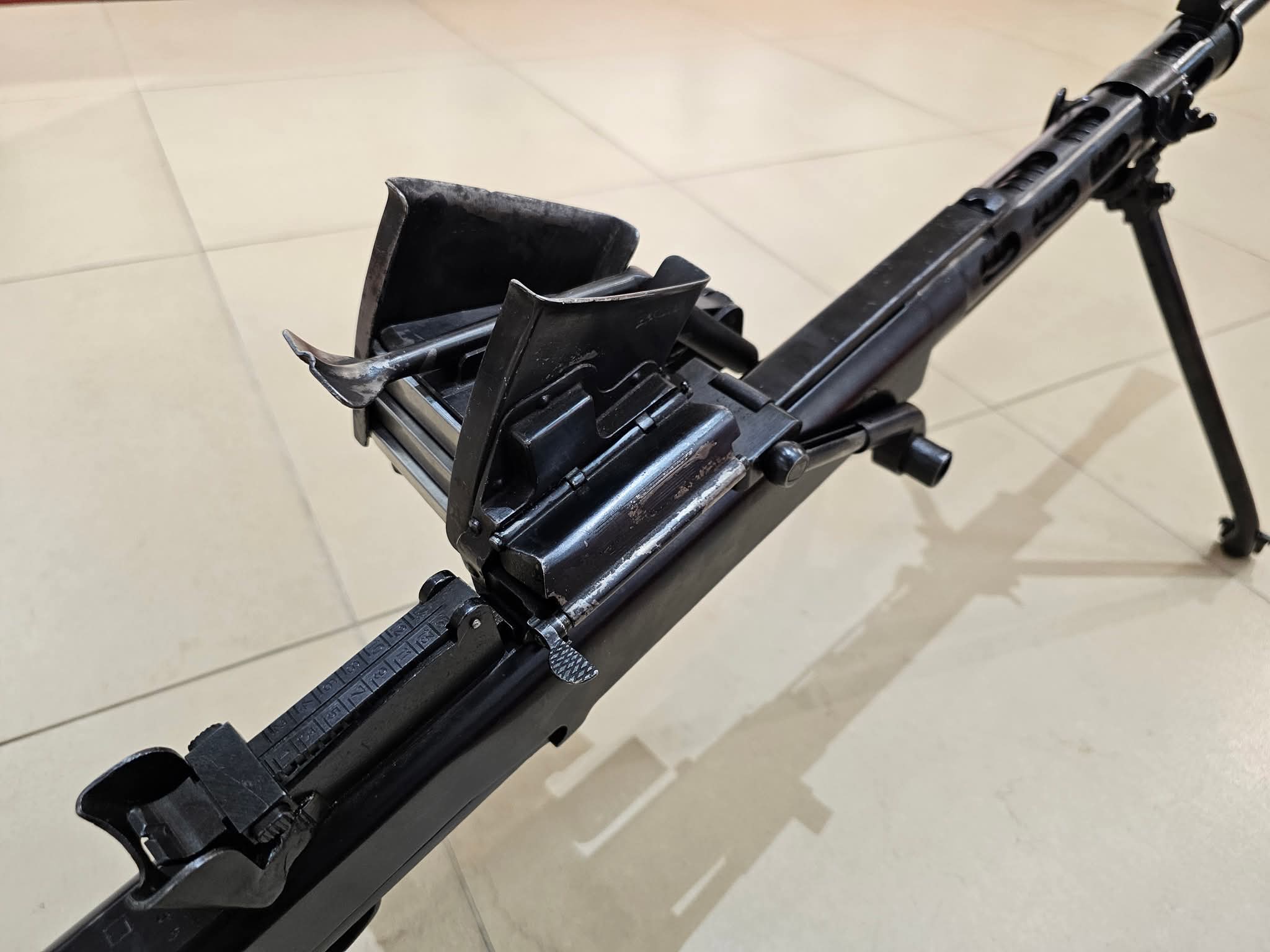

Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Подаватель приёмника давит на обоймы. Источник: Юрий Пашолок.
Приёмник имеет длину 20 см и ширину 16 см, масса пулемёта с приёмником без патронов должна быть около 9,8 кг (масса взята от ДПМ-1 из книги “Коллекция стрелкового вооружения системы В. А. Дегтярева в собрании музея”).

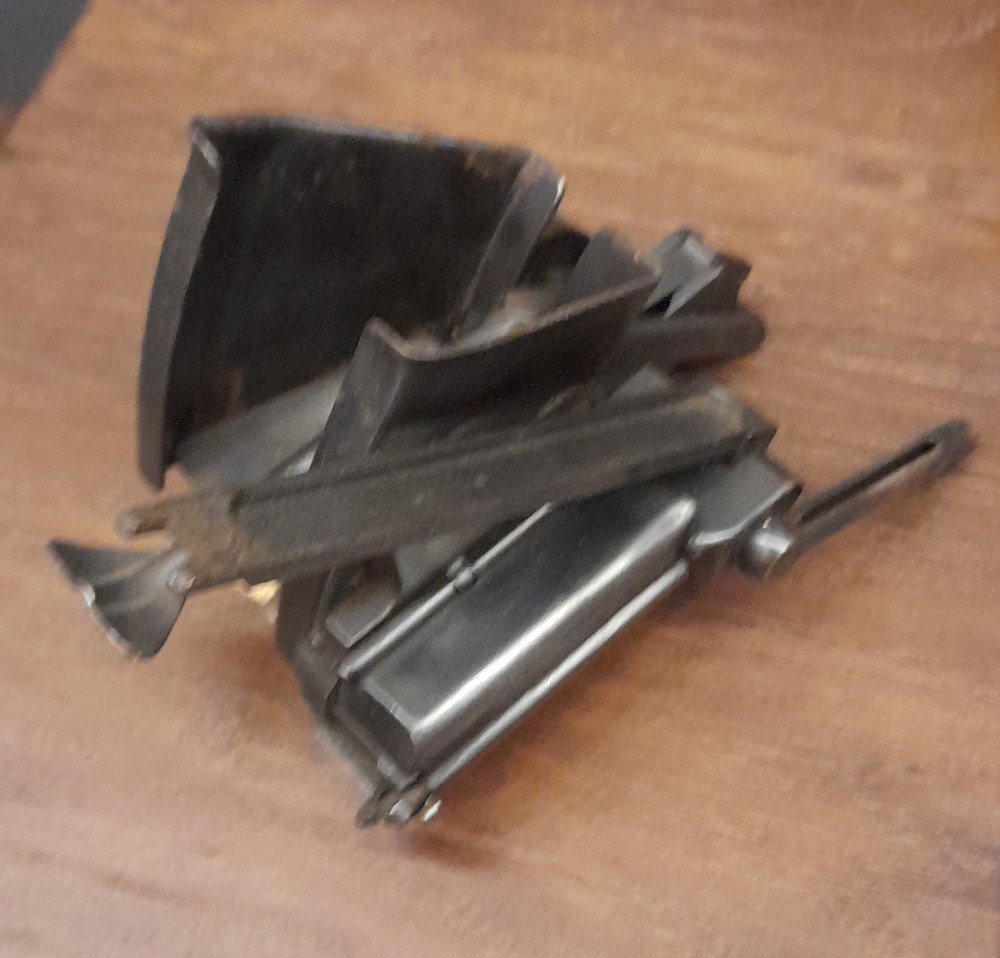

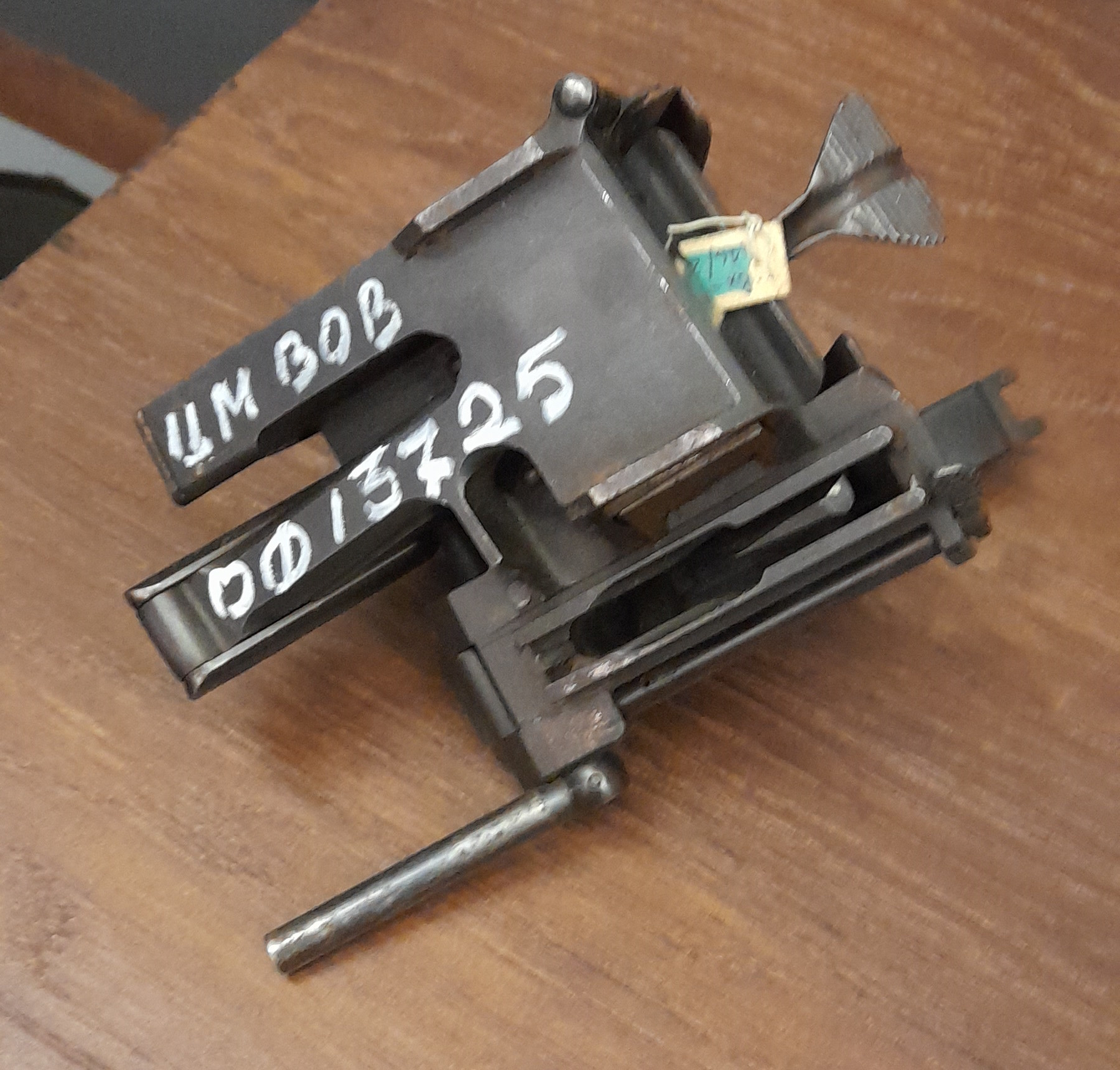

Вид снизу на приёмник конструкции Кубынова-Разоренова образца 1939 года из коллекции Музея Победы.
Подача патронов из очередной обоймы в бункере происходила посредством движения поперечной зубчатой рейки приводимой в действие системой тяг соединённой с рукояткой взведения затвора. На сами же патроны в бункере воздействует подаватель (тот самый, который по легенде ломает пальцы).

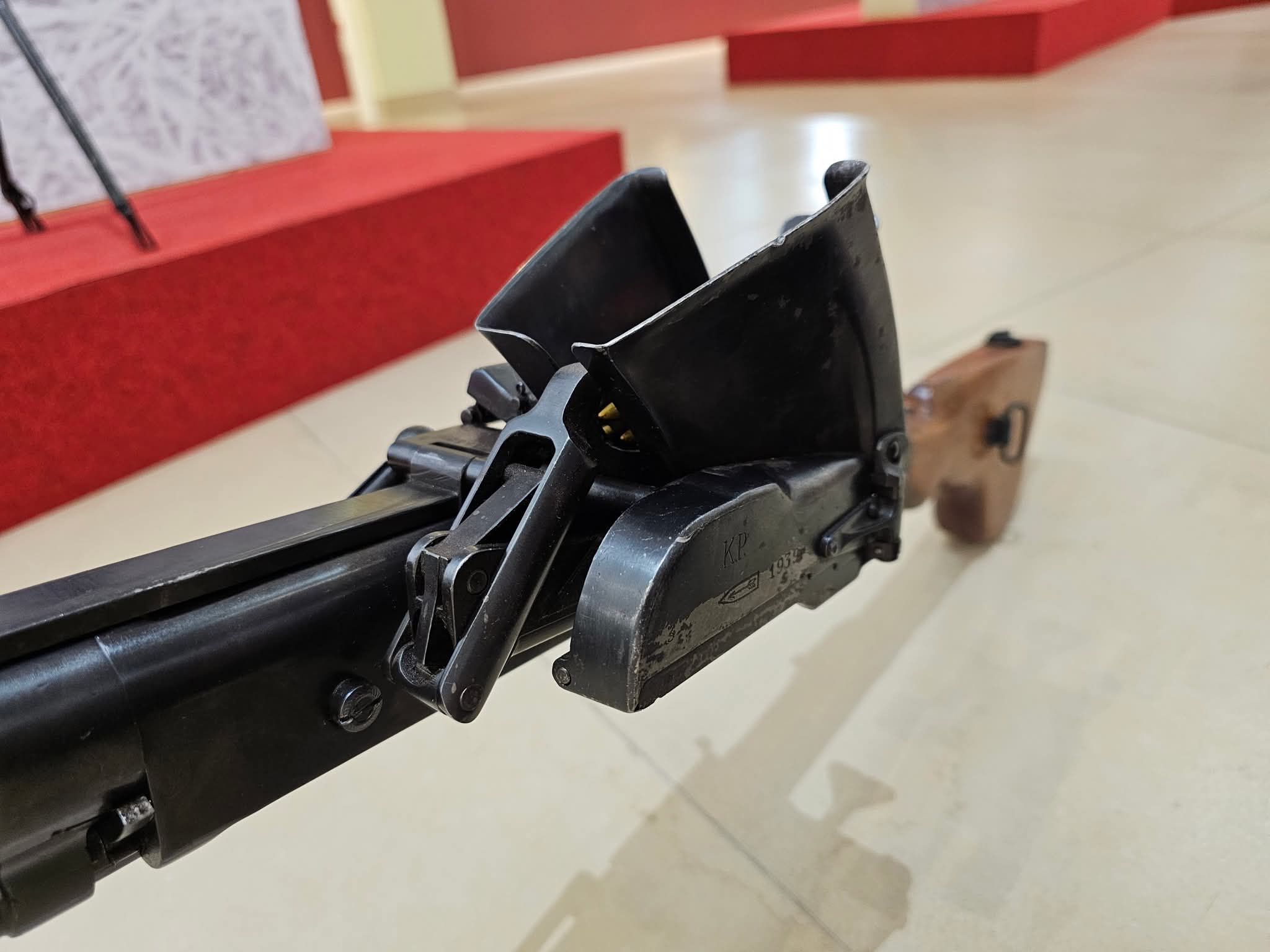

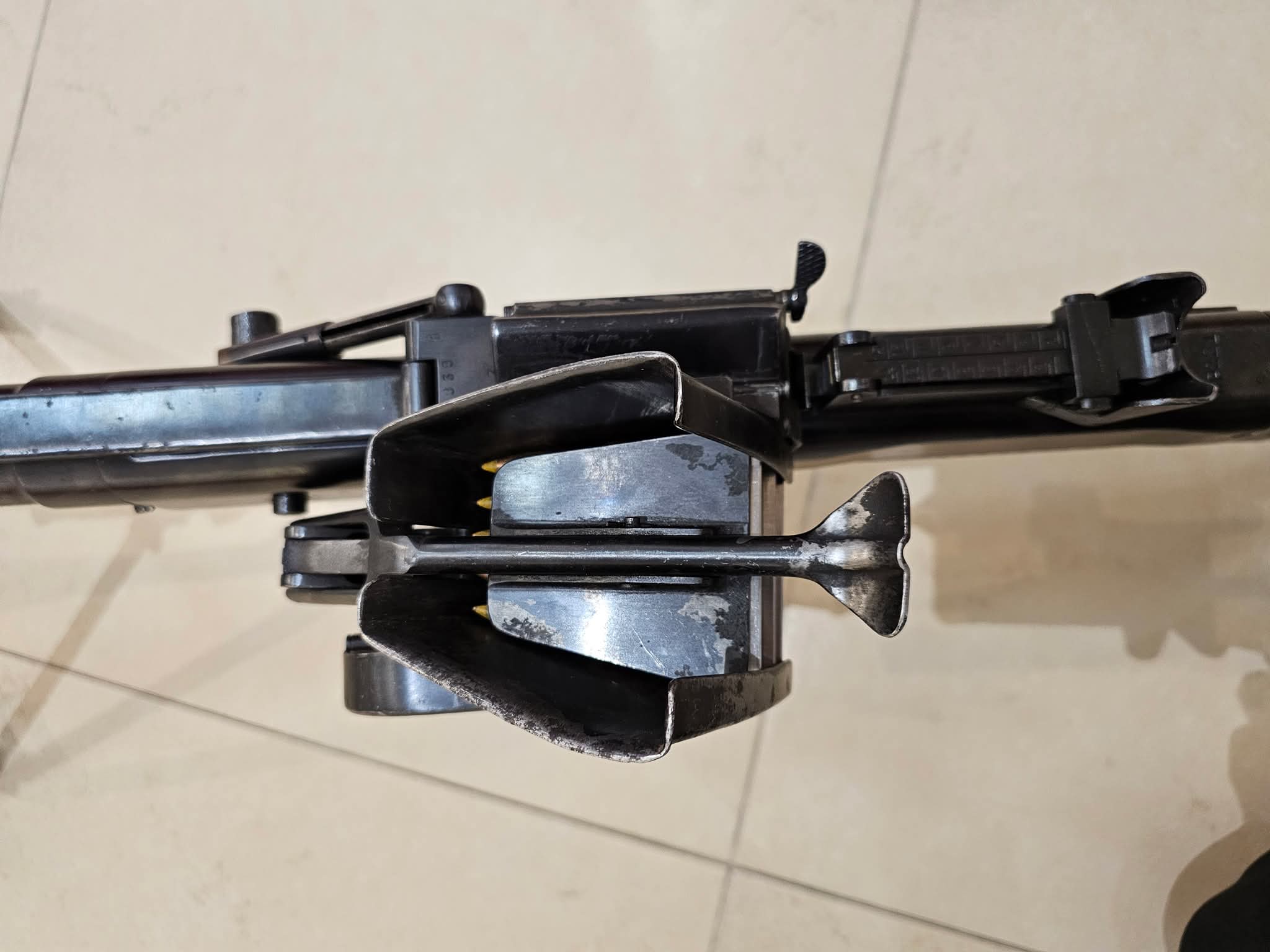

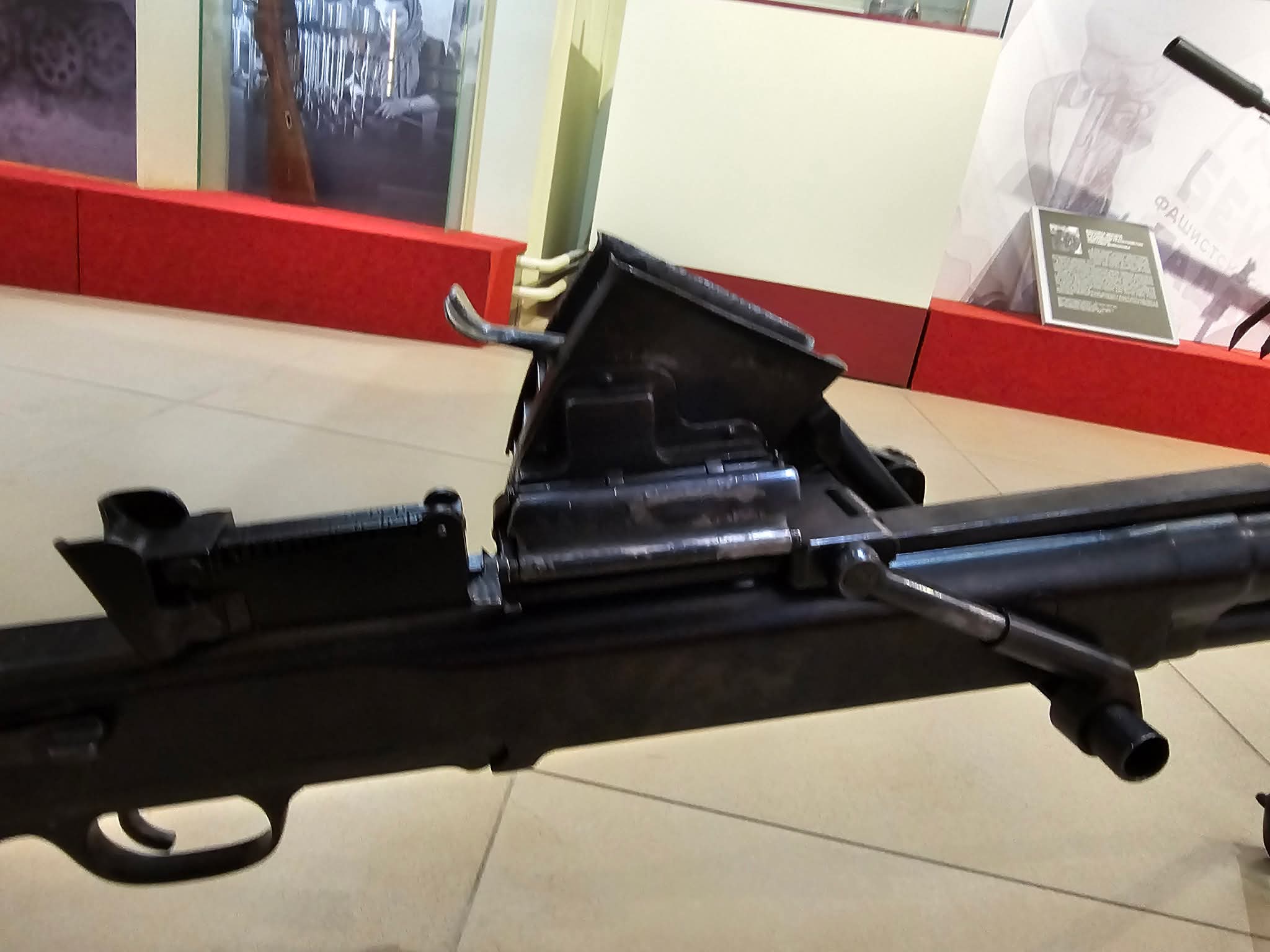

Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Обратите внимание на рукоятку взведения соединённую с приёмником, по аналогии с РП-46. Источник: Юрий Пашолок.
Крепился приёмник аналогично дисковому магазину — с помощью защёлок спереди и сзади. Что-то похожее можно увидеть на приёмнике РП-46. Чисто технически бункер даже может крепится к ДТ-29 и ДПМ.

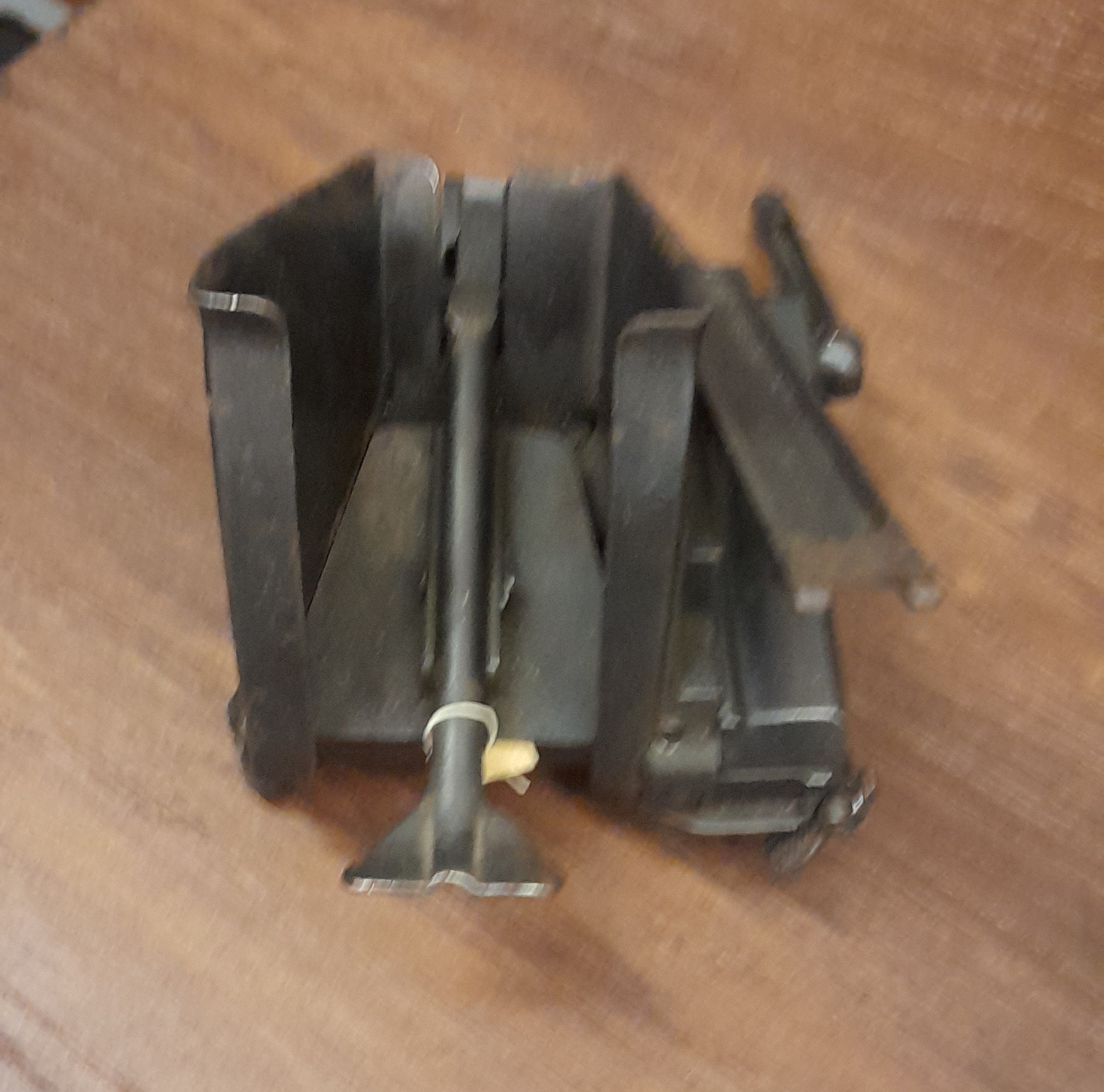

Вид справа на приёмник конструкции Кубынова-Разоренова образца 1939 года из коллекции Музея Победы.
Хотя такая конструкция может казаться довольно перспективной, так как оставляла возможность использования использования того же ДП с диском на станке в качестве хоть какой-то замены станкового пулемёта. Тем не менее дальнейшие работы по всей видимости велись на создании пулемётов, где бункер является неотъемлемой частью без возможности замены на диск — ДПМ-1 и ДПМ-2.

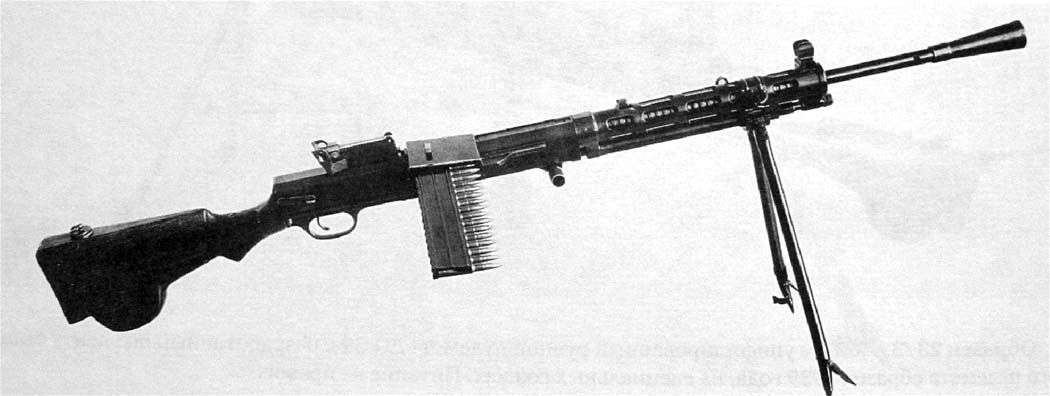

Пулемёт ДПМ-1. Источник: Максим Попенкер.
Пулемёт ДПМ-2. Источник: не установлен.
Дальнейшую судьбу особо смысла не вижу рассказывать, тут её и так все знают, если нет, вот продолжение.
Фотографии
Вид слева на приёмник конструкции Кубынова-Разоренова образца 1939 года из коллекции Музея Победы.

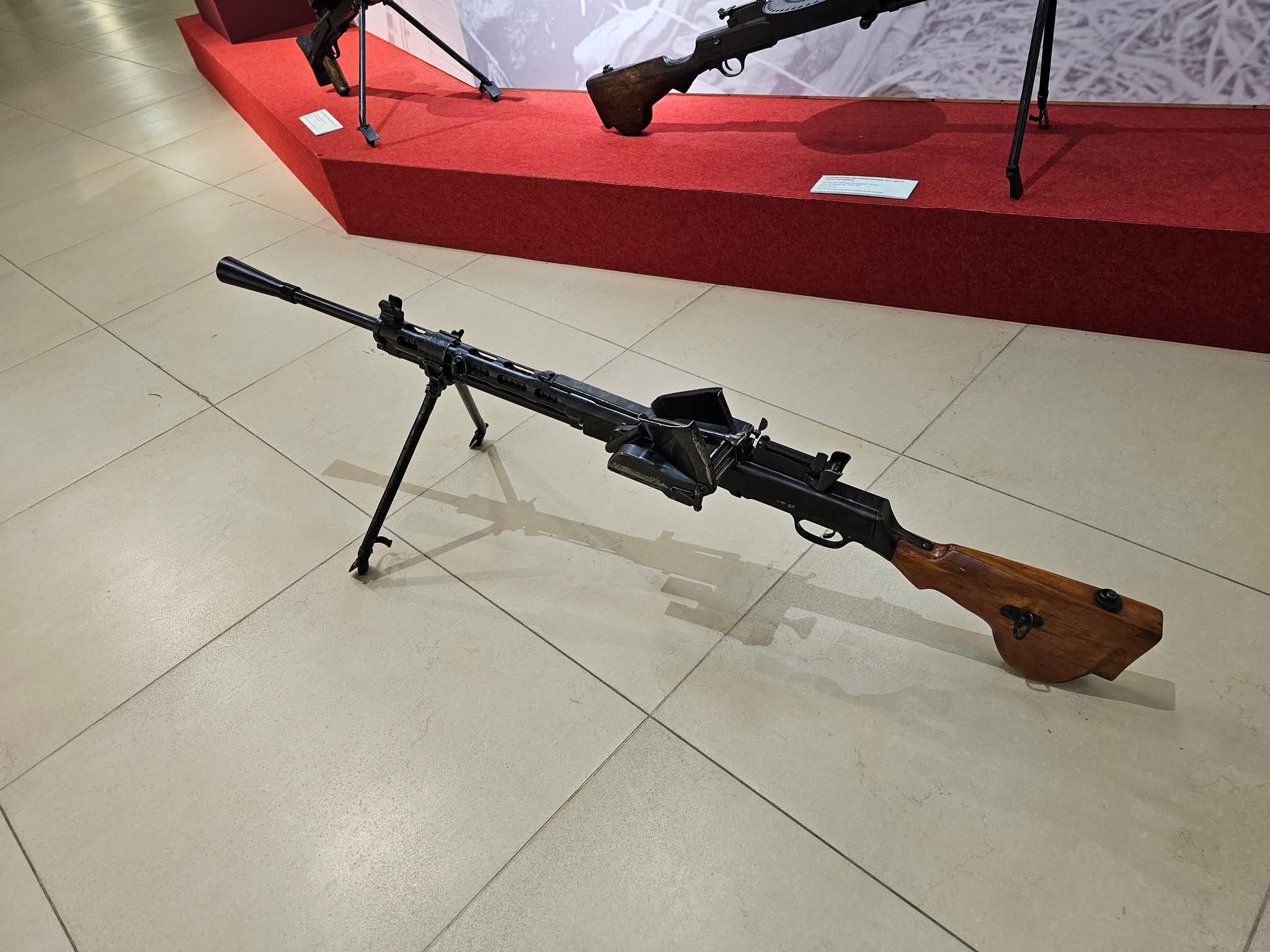

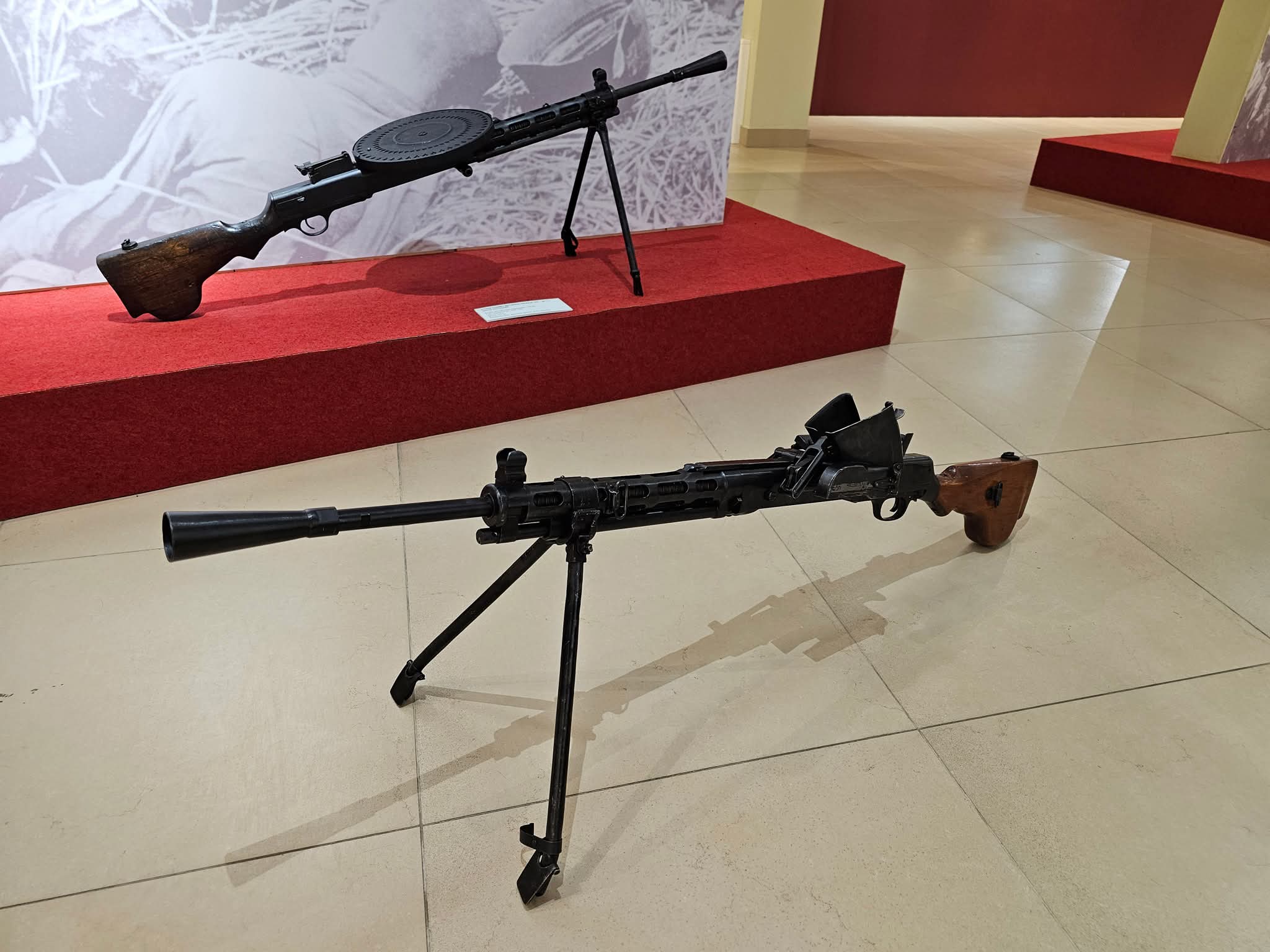

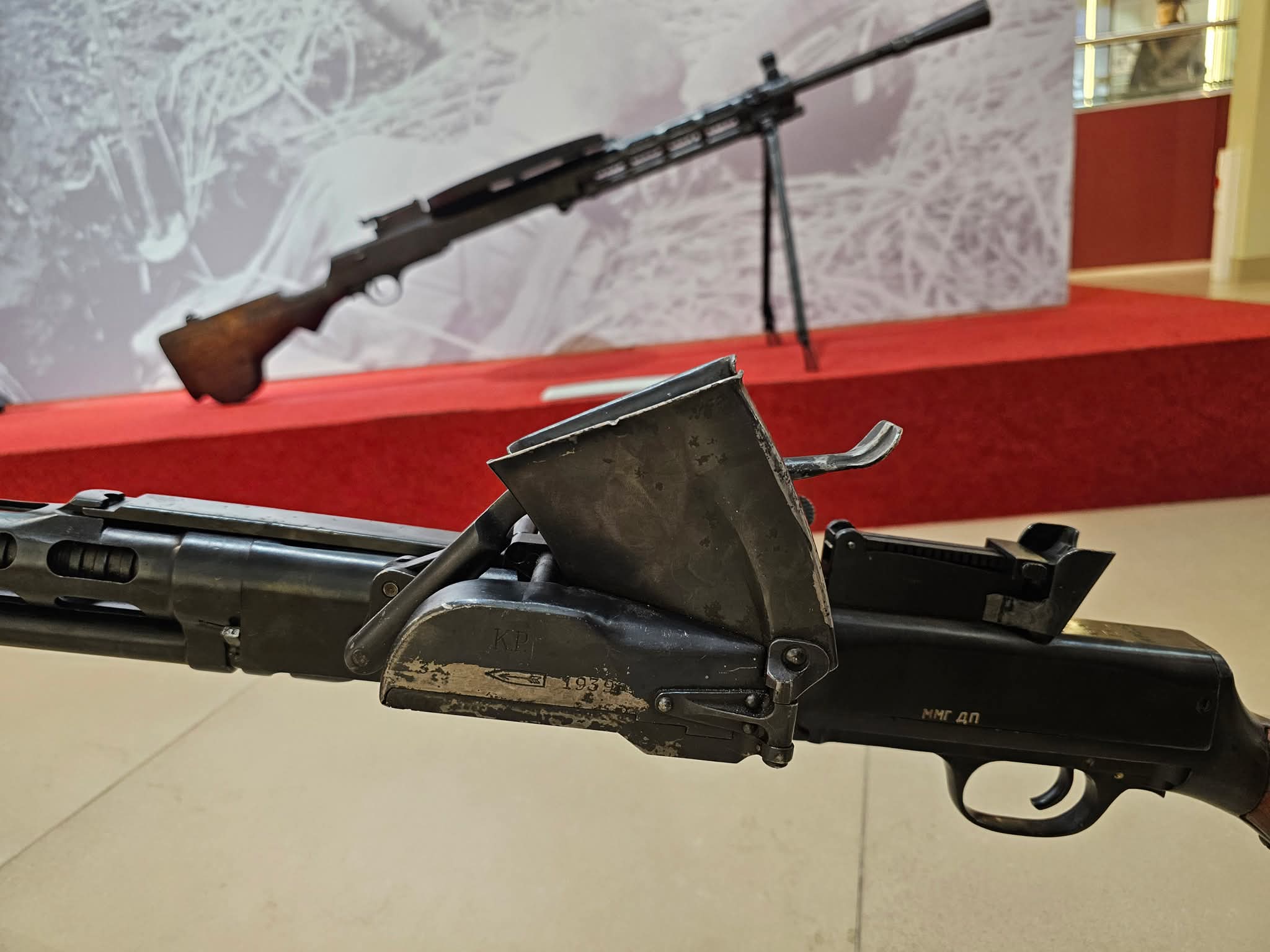

Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.

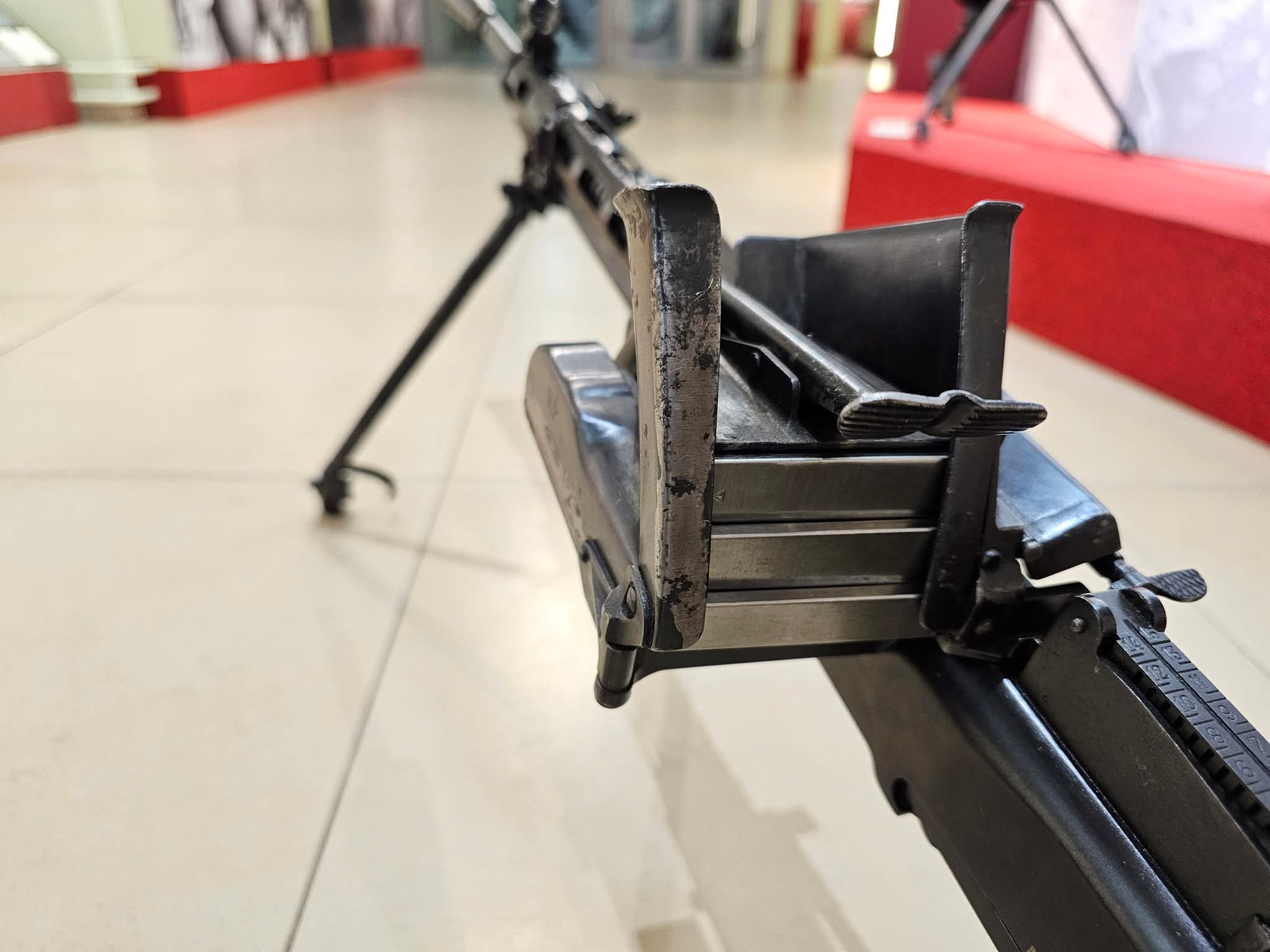

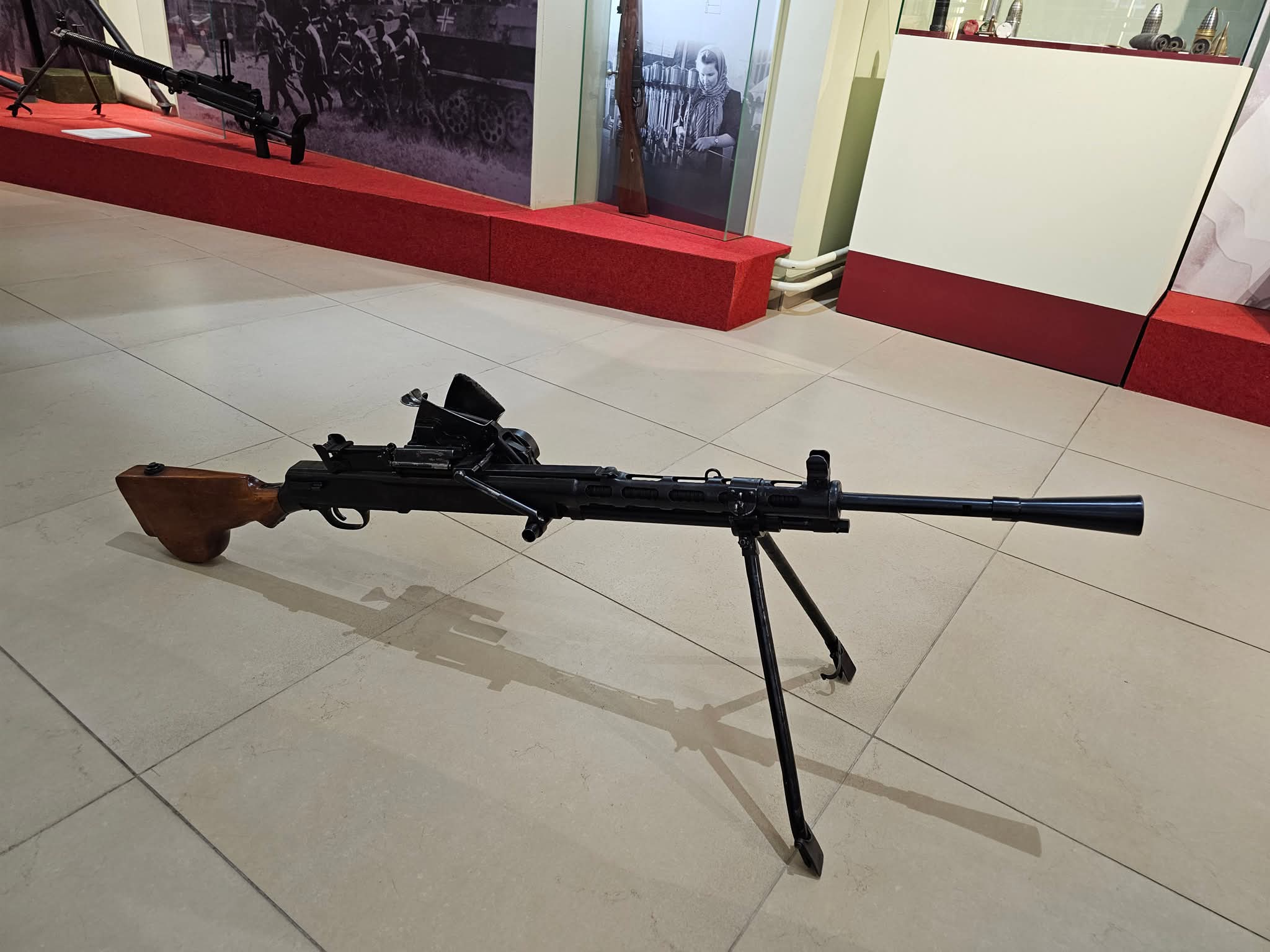

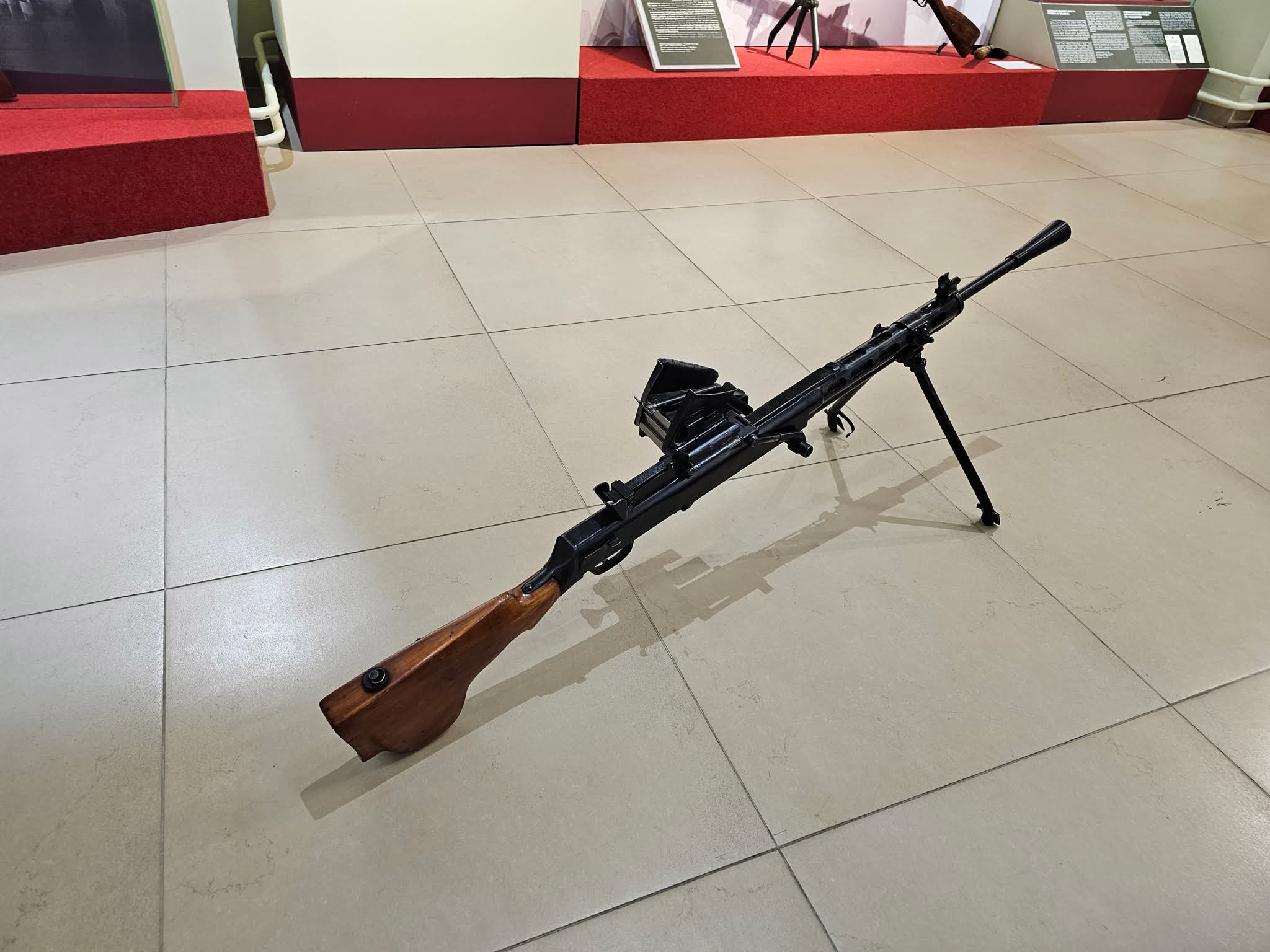

Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в Музее отечественной военной истории. Источник: Юрий Пашолок.
Приёмник конструкции Кубынова-Разоренова образца 1939 года из коллекции Музея Победы.
Приёмник конструкции Кубынова-Разоренова образца 1939 года из коллекции Музея Победы.
Видео
Также Декард на своём канале выложил видео с демонстрацией работы бункера из Музея отечественной военной истории:
Опрос
Хотели бы вы увидеть пулемёт ДП с приёмником конструкции Кубынова-Разоренова образца 1939 года в игре?
Какой боевой рейтинг (БР) должно иметь оружие?
Где бы вы хотели увидеть оружие?
- Ветка прокачки
- Премиум отряд
- Событие — оружие отряда
- Событие — отдельное оружие
- Боевой пропуск
Источники
Архивы Музея «Ковров – город оружейной славы»
«Коллекция стрелкового вооружения системы В. А. Дегтярева в собрании музея», Ю.А. Нацваладзе
«Энциклопедия ковровского оружия (1918—1966 гг.)». По материалам архива КБ «Арматура»
