Пулемёт ГВГ
Работа над универсальным ручным пулеметом началась в 1941 году, так первый опытный образец был изготовлен по инициативе авторов и после демонстрации образца Наркому вооружения т. Д. Ф. Устинову работа проводилась в соответствии с распоряжением Наркома вооружения и председателя Техсовета НКВ в течение 1941 и 1942 годов.
В течение 1941 года было изготовлено несколько образцов ручного пулемета, два из которых (№№ 2 и 4), в соответствии с отношением УСВ ГАУ КА №322125 от З августа 1941 года, проходили на НИПСВО КА в период с 7 по 10 августа сравнительные (с ДП) полигонные испытания.
В отчете НИПСВО КА от 23/30 августа 1941 года за N 446 по испытаниям пулемета ГВГ сказано:
“Представленный на испытания 7,62 мм пулемет конструкции Горюнова обладает разнообразным питанием (матерчатая лента, магазины ДП и ДТ) и переменным темпом стрельбы, т. е. свойствами единого пулемета. Но постановка на станок не предусмотрена и таковой отсутствует. Диапазон изменения темпа стрельбы недостаточен (800-1050 выстрелов в минуту) против 500-1200 выстрелов в минуту по ТТТ. По-этому нельзя считать данный пулемет единым. Это - ручной пулемет с комбинированным питанием и чрезмерно высоким темпом стрельбы (для ручного пулемета)”.
Пулемет Горюнова относится к типу автоматического оружия, построенного на принципе отвода
пороховых газов через отверстие в стволе (вниз). Ствол неподвижный, с воздушным охлаждением, по конструкции аналогичен стволу пулемета ДП (изменен способ крепления ствола в ствольной коробке). Запирание ствола затвором в момент выстрела производится перекосом затвора влево. Для этого в теле затвора снизу имеется криволинейный паз, а затворная рама имеет соответствующий высту. Спусковой механизм позволяет вести только автоматический огонь. Пулемет снабжен легкими сошками, подгибающимися назад в походном положении.

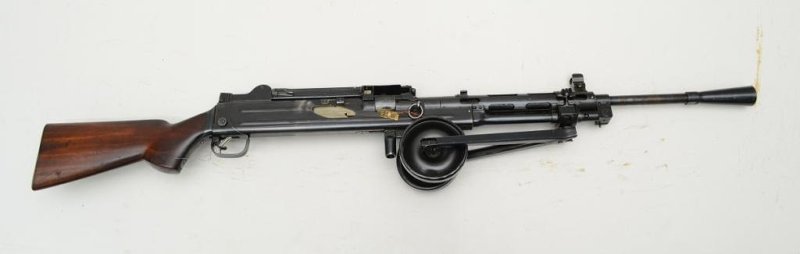

Универсальный ручной пулемет ГВГ системы Горюнова, Воронкова и Горюнова, на сошках, с приемником под ленту. Образец 1941 года.
Универсальный ручной пулемет ГВГ системы Горюнова и Горюнова на сошках, с приемником под ленту от пулемета Максим. Образец 1941 года.
Особенности пулемета конструкции Горюнова:
-
Питание производится из матерчатой ленты типа Максим, магазинов ДП и ДТ. Переход от одного вида питания к другому не требует сложных операций и занимает сравнительно мало времени (10-20 сек).
-
Пулемет не имеет наружных подвижных частей. Последние хорошо защищены от проникновения в них пыли.
-
Очень прост и дешев в производстве. Имеет много штампованных деталей: ствольная коробка, кожух, приемник, затыльник со спусковой скобой, сошки. Большинство деталей и механизмов пулемета Горюнова в конструктивном отношении проще соответствующих деталей и механизмов пулемета ДП.
-
Не предусмотрена возможность быстрой смены ствола в нагретом состоянии.
-
Перестановка отверстий газового регулятора требует наличия отвертки.
-
При использовании магазинов ДТ прицельный огонь вести невозможно по причине закрытия мушки магазином.
Основные характеристики пулемета сравнительно с пулеметом ДП.
В период с 22.11.41 по 25.11.41 гг. в открытом тире под Москвой проводились испытания двух вариантов пулеметов, один из которых предназначался для стрельбы с приемником под ленту пулемета Максим и магазин ДП, а второй с приемником под магазин ДП.
Испытания показали, что пулеметы просты по своей конструкции, просты в изготовлении (по сравнению с пулеметом ДП) и просты в обращении с ними.
Испытания большим числом выстрелов пулеметы не выдержали вследствие их небрежного изготовления. В связи с этим, испытанные образцы были отправлены на завод для устранения выявленных недостатков и проведении заводских испытаний не менее, чем по 10000 выстрелов из каждого образца.
По окончании заводских испытаний не позднее 10 декабря 1941 года отлаженные и испытанные в заводских условиях два образца пулеметов под ленту Максим и магазин ДП с актами технического осмотра и заводских испытаний должны были быть представлены в НКВ И ГАУ КА.
В течение 1942 года по пулемету ГВГ были проведены работы по устранению следующих замечаний:
-
Не решен вопрос быстрой замены ствола при нагреве.
-
Перестановка газового регулятора без инструмента невозможна.
-
Наличие большого количества шплинтов в разбираемых деталях.
-
Темп стрельбы пулемета как ручного (850-1050 выстрелов в минуту) велик и не позволяет использовать магазин ДП ввиду неизбежности задержек по вине несогласованности работы автоматики пулемета с работой магазина, который рассчитан на темп стрельбы около 600 выстрелов минуту.
-
Кучность боя с сошек - плохая, что объясняется наличием значительной качки в соединении приклада со ствольной коробкой и высоким темпом стрельбы (850 выстрелов в минуту).
-
Форма приклада неудобна (неприкладистый), стреляющему приходится резко изворачивать кисть правой руки вследствие неизогнутости шейки приклада.
Кроме того:
-
Проведена исследовательская работа с целью выявления причин задержек, имевших место при полигонных испытаниях, и устранение их.
-
Составлен альбом рабочих чертежей с учетом всех доработоки частичная проверка их графоаналитическими схемами.
-
По вновь разработанным чертежам цехом опытных работ были изготовлены, собраны и отлажены четыре пулемета № 1, 2, 3 и 12.
-
Пулемет №3 был подвергнут испытаниям на живучесть. Испытания показали удовлетворительные результаты.
-
Пулеметы №1 и 12 были отправлены на полигон. На полигонных испытаниях были получены положительные результаты.
-
В соответствии с заключением комиссии при испытании на полигоне, а также после устранения замечаний по акту испытаний был изготовлен и отправлен на полигон пулемет №13.
Пулемет ГВГ 1942 с магазинным питанием в боевом положение.
Пулемет ГВГ 1942 с магазинным питанием в боевом положение.
Пулемет ГВГ 1942 с ленточным питанием в боевом положение.
Пулемет ГВГ 1942 в походном положение.
Пулемет ГВГ 1942 в боевом положение.
Помимо этого, как полагается универсальному пулемёту, существовала танковая модификация. Её можно легко отличить по укороченному прикладу и отсутвию кожуха ствола.
Пулемет ГВГ системы Горюнова танковый вариант. Опытный образец 1941 года.
Пулемет ГВГ системы Горюнова танковый вариант с лентой от пулемета Максима.
Пулемет ГВГ системы Горюнова танковый вариант с диском от ДТ.
Про пулемёт ГВГ, будущий СГ-43.
Тема:СГ-43.Пулеметы.
