Всем доброго времени суток, с вами снова я, ваш верный друг и скромный форумчанин, Саботир59. В мире творится какая-то фигня, но у нас на форуме все стабильно. Перейдём к сразу делу. Очередной пост про оружие. В это раз советские “Узи”. Форуму нужно больше нормальных постов.
Судя по имеющейся информации, одним из представивших на конкурс 1942 года пистолета-пулемета с магазином в рукояти и набегающим затвором свою конструкцию был товарищ Шуклин. Полное ФИО, опять же неизвестно, увы
И вот, в том же 1942 году в СССР начались тесты, в которых участвовал в том числе и ППШ-42. При создании нового пистолета-пулемета, товарищ Шуклин руководствовался идеей разработки образца, который бы выделялся компактностью и подходил для постоянного ношения. Конструктор стремился, чтобы его ПП был максимально легким, а также мог заменить револьверы и пистолеты как личное оружие самообороны, но при этом, сохраняя основные свойства полноценного ПП, чтобы быть пригодным для полноценного боя.
К сожалению, до нашего времени не дошли изображения этого огнестрельного оружия, однако описание и отчет ГАУ о проведенных тестах сохранились. Вообщем, фото и даже эскизов нет, но информация есть.
ППШ-42 имел автоматику со свободным затвором, затвор был телескопическим, то есть надвигался на ствол, и ход затвора сокращался до 40 мм. Такая конструкция позволила Шуклину сделать тяжелый затвор весом 0,6 кг, но при этом, длина оружия была всего 345 мм, а длина ствола – 260 мм. Тем не менее, на основании сохранившегося описания можно утверждать, что пистолет-пулемет, помимо затвора, надвигающегося на ствол, имел магазин, помещенный в рукоятку оружия. Отмечалось, что ППШ-42 был похож по внешнему виду на обычный, пусть и большой пистолет.
- Калибр: 7,62 мм
- Патрон: 7,62×25 мм ТТ
- Общая длина: 345 мм
- Длина ствола: 260 мм
- Масса оружия: Данные в архивных отчетах не сохранились
- Принцип работы: Свободный затвор, телескопический.
- Ход затвора: Максимально сокращенный
- Вес затвора: 0,6 кг
- Начальная скорость пули: около 500 м/с
- Тип магазина: Коробчатый
- Емкость: неизвестна
- Расположение магазина: Внутри пистолетной рукоятки удержания
- Скорострельность: неизвестно.
Возможно, данный ПП и был весьма интересным с точки зрения инженерии и оружейного дела, но в 1942 году ситуация на фронте была крайне напряженной. Поражение Германии ещё вовсе не было предрешено. И поэтому ГАУ не имело возможности заниматься дорогими экспериментальными проектами и доводкой их до серии.
К тому же, ГАУ многое не устроило в ППШ-42.
- Во первых, это сложность производства. Пистолет-пулемёт Шуклина образца 1942 года, а точнее его конструкция затвора и ствол требовали от рабочих значительного количества токарных и фрезерных операций. Не удивительно, что образец Шуклина проиграл, когда на конкурсе был шикарный почти полностью штампованный ППС-42.
- Трудности с достижением необходимой точности стрельбы при малом весе оружия. Проще говоря, из-за маленького веса отдача была не самой комфортной, скажем так.
- Увы, образец Шуклина был чувствителен к загрязнению и работе в неблагоприятных условиях. Например, попадание песка и пыли между стволом и затвором вызывало задержки в стрельбе
В итоге, учитывая выявленные недостатки, в ГАУ решили, что дальнейшее развитие представленной модели не имеет смысла, а итог того конкурса мы все знаем.
P.S. Так как у нас нет изображений, чертежей или хотя бы эскизов данного ПП, то я не стану включать его в голосования, поскольку вышеперечисленное необходимо для добавления в игру, а пока этого нет, и такого оружия в игре тоже не будет. Так что считайте это исторической справкой.
Все картинки НЕ связаны с пистолетом-пулемётом Шуклина никаким образом и я вставил их только для того, чтобы избежать сплошной стены текста, так как знаю, что с картинками пост воспринимается и читается лучше.

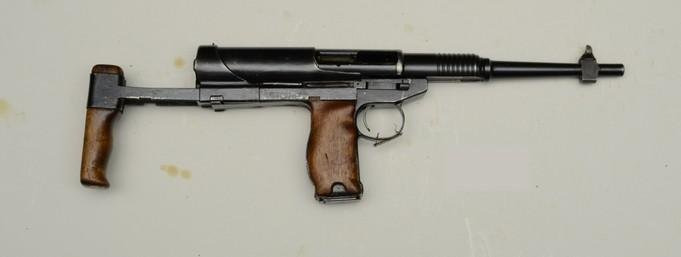

ППР-42 был разработан в рамках конкурса на новый советский пистолет-пулемёт, в 1942 году, в котором победил всем известный ППС-42. Разработан он был Николаем Васильевичем Рукавишниковым, также известным, как создатель ПТР Рукавишникова, которое даже было принято на вооружение РККА в своё время, но не пошло в серию. Уникальность данного ПП, созданного конструктором на Щуровском испытательном полигоне (НИПСВО), заключается в магазине, расположенном в пистолетной рукоятке уже в 1942 году.

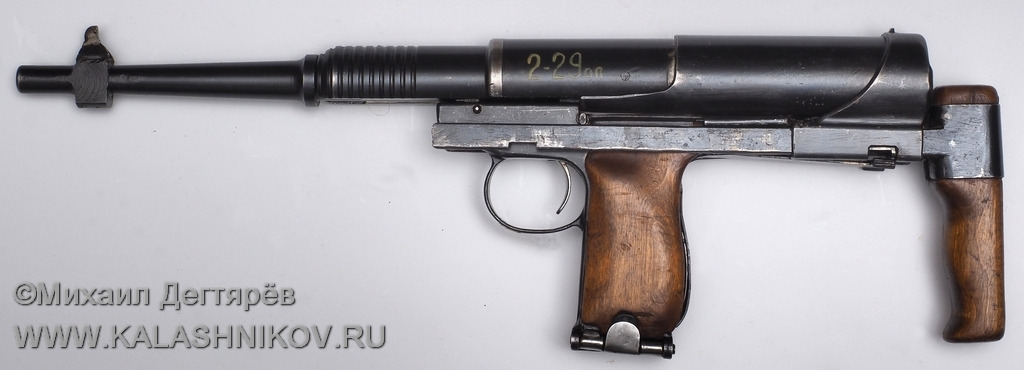

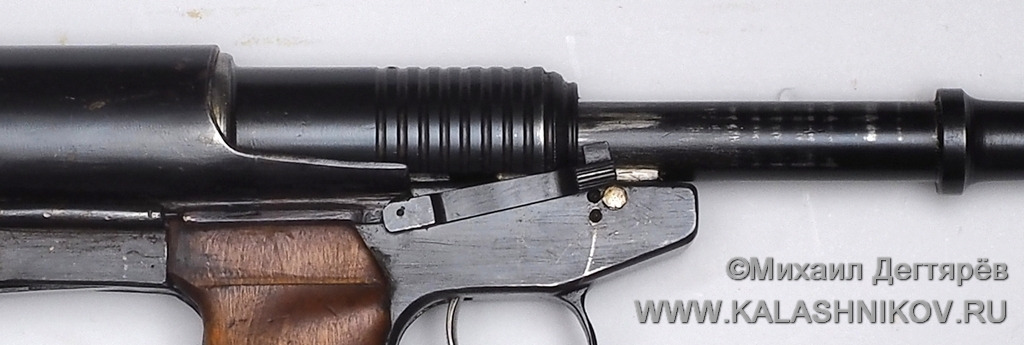

Пистолет-пулемет Рукавишникова сразу выделялся внешне своей ствольной коробкой необычной округлой формы. Также можно ответить сдвигающийся вперед плечевой упор, который может служить дополнительный рукояткой для ношения и стрельбы. Вообщем, многофункциональный приклад получился.
Также, не очень характерное для советских ПП того времени решение - набегающий, то есть, телескопический затвор. Как это работало? Затвор ППР-42 в переднем положении значительной частью своей длины «наползал» на ствол. Это позволило уменьшить общую длину ствольной коробки в частности, и всего оружия в общем, при этом без уменьшения длины самого ствола. Его магазин также вставлялся в рукоятку, как уже было сказано ранее, что делало ПП немного схожим с обычным пистолетом, пусть и не по размерам, конечно.
Рукоять удержания, предназначенная для второй руки, и цевье на модели Рукавишникова отсутствовали. у ППР-42 отсутствовала привычная ствольная коробка и перекрывание окна для отражения гильз как в переднем, так и в заднем положениях затвора, благодаря надвигающемуся на ствол затвору.
Как уже говорилось, обоймой магазина является рукоять пистолета-пулемета, защелка магазина одновременно является крышкой гнезда для магазина. Защелка же приклада была совмещена с задней стенкой рукояти (обоймы магазина). Как уже говорилось, у ППР-42 отсутствовала рукоятка затвора, которую заменяет насечка на передней части затвора.
- Вес без магазина: 2,45 кг
- Вес магазина без патронов: 0,30 / 0,175 кг (для двух типов магазинов)
- Вес снаряженного магазина: 0,65 / 0,30 кг
- Вес системы со снаряженным магазином: 3,10 / 2,75 кг
- Вес системы с носимым запасом патронов (192–210): 6,35 кг
- Вес затвора: 0,73 кг
- Длина с откинутым (выдвинутым) прикладом: 640 мм
- Длина со сложенным/подогнутым прикладом: 475 мм
- Ширина без магазина: 49 мм
- Ширина с магазином: 49 мм
- Высота без магазина: 160 мм
- Высота с магазином: 275 мм
- Длина ствола: 275 мм
- Длина прицельной линии: 382 мм
- Длина хода затвора: 92 мм
- Ход затвора с боевого взвода: 83 мм
- Усилие возвратной пружины:
- предварительного поджатия: 1,5 кг
- на боевом взводе: 6,0 кг
- наибольшее: 7,0 кг
- Усилие спуска: 2,3 кг
- Калибр: 7,62×25 мм
- Патрон: 7,62×25 мм ТТ
- Автоматика: Свободный затвор
- Стрельба: с открытого затвора
- Магазин: Коробчатый отъемный магазин, в пистолетной рукоятке.
- Емкость магазина: точно не известно, но предположительно около 20, 25 или 30 патронов
- Начальная скорость: — (данные отсутствуют), но предположительно, около 500 м/c
- Темп стрельбы: 650–700 выстр/мин** *
Судьба данного образца была не самой лучшей. Комиссия посчитала оружие слишком сложным в производстве. К тому же, они отметили и низкую технологичность модели. А ещё была отмечена чувствительность пистолета-пулемета к загрязнению, приводившая к задержкам при стрельбе в неблагоприятных условиях. Да и в целом, там было множество минусов. Во первых, крепление ствола штифтом, удерживающим его от смещения назад, было неудовлетворительно, а штифт гнулся даже при небольшом кол-во выстрелов. Также, ствол качается по вертикали и горизонтали, что неприемлимо. Целик мал и близко расположен к глазу стрелка, всего 70 мм, из-за чего трудно целится, к тому же целик установлен только на одну дистанцию, что снижает универсальность. Затвор имеет круговое качание.
При этом, жесткость приклада недостаточна, защелка его ненадежна – при стрельбе приклад срывается с защелки и вдвигается, затыльник при этом бьет по носу стрелка. Он ещё и выдвигается и вдвигается с большим усилием. Идея была хорошая, а вот реализация… Подкачала. Защелка магазина ненадежно удерживает тот самый магазин в рукоятке.
Если случится клин или какая-то ещё другая задержка. то их устранение неудобно, так как внутренняя часть закрыта и в переднем и в заднем положении затвора.
Предохранитель не работает. Надо ли обьяснять, почему это плохо.
При сборке после полной разборки неудобна заправка загнутого конца спусковой пружины под упор, и при стрельбе этот конец выскакивает из-под упора. Тоже плохо.
Само распределение масс в ПП Рукавишникова неудачно, так как при спуске затвора с боевого взвода давлением возвратно-боевой пружины на затыльник опускает казенную часть системы вниз, поднимая дульную часть вверх, а при ударе затвора по пеньку ствола пистолет-пулемет клюет вниз, что отражается на кучности боя в худшую сторону.
Очередная трудность в разборке и сборке, кожух с амортизатором после полной разборки присоединяются с применением больших усилий.
Опять же, уязвимость к грязи. Видите ли, окно для отражения гильз хотя и перекрыто, но через него песок будет попадать на ствол, а потом сдвигаться затвором внутрь системы, засоряя трущиеся поверхности ствола и затвора, в итоге, мешая их работе. Сумма этих множества факторов не дала ППР-42 победить на конкурсе.

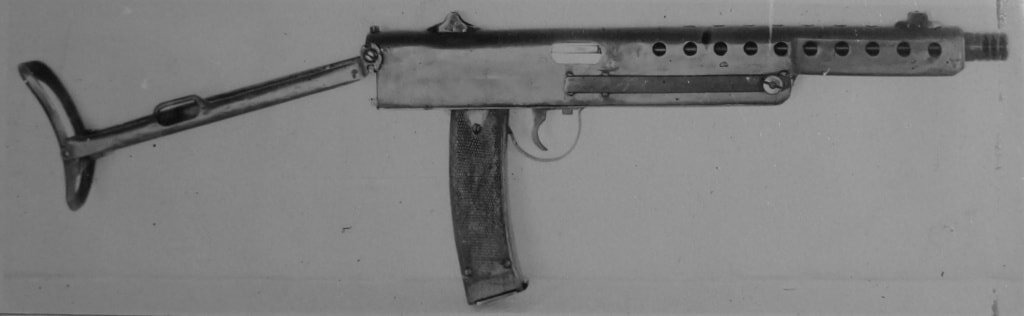

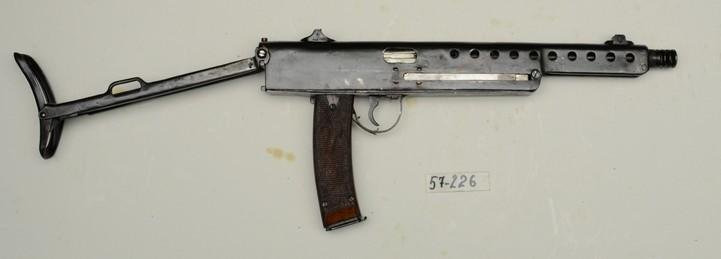

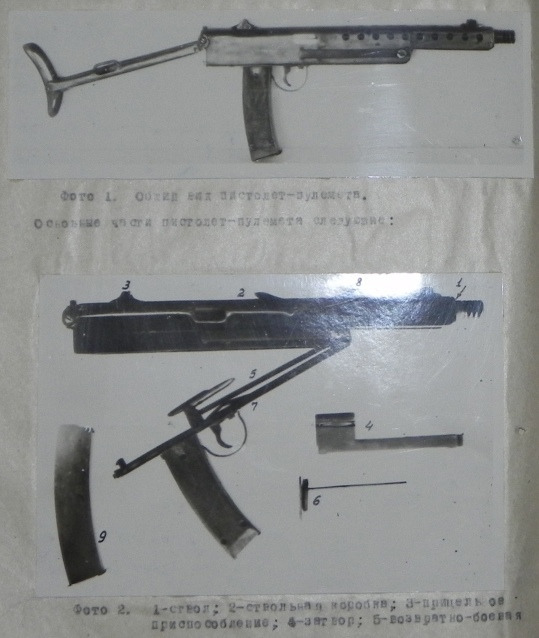

Но идея компактного пистолета-пулемета продолжала навещать советских конструкторов. И вот, в 1945 году, в августе, появился он - ППП-45. Данный ПП был сконструирован… Пушкиным. Точное ФИО конструктора неизвестны, в отчётах данный ПП проходил просто как “пистолет-пулемёт Пушкина”. Уникальность здесь, опять же, магазин в пистолетной рукоятке, а также малый вес и компактность.
Такой короткий ПП Пушкин сделал не просто так. Это стало возможным за счет, во первых, помещения магазина в пистолетную рукоятку, во вторых, конструкция у ППП-45 была с коротким ходом затвора. К тому же, с выносом вперед перед бойком боевого взвода и возвратно-боевой пружины. А в переднем положении рама затвора размещалась под стволом в специальном продольном пазу ствольной коробки. Ствол был взят от обычного ППШ.
Сам пистолет-пулемет Пушкина выделялся на фоне других наличием вентилируемого кожуха ствола и тем, что обладал дульным тормозом. Приклад выполнен в форме плечевого упора, был складным, аля ППС
- Калибр: 7,62 мм
- Патрон: 7,62×25 мм ТТ
- Длина со сложенным прикладом: 466 мм
- Длина ствола: 270 мм ( был взят от ППШ-41)
- Длина общая: 730 мм.
- Масса с патронами: 2,92 кг
- Автоматика: Свободный затвор
- Стрельба: стрельба велась с открытого затвора
- Длина хода затвора: 45 мм
- Масса затвора: на 165 г чем у ППС
- Скорость отката затвора: 7,90 м/с
- Начальная скорость пули: 500 м/с
- Прицельная дальность: 200 м
- Темп стрельбы: 1040 выстр./мин
- Тип магазина: Коробчатый секторный магазин.
- Емкость магазина: 24 патрона (укороченный, чтобы влезал в рукоять)
Как оказалось, высокая скорострельность в совокупности с очень легким затвором были плохой идеей. Надежность оказалась так себе и это мягко сказано.
Первые сомнения у испытателей появились сразу же и лишь подтвердились при стрельбовых испытаниях. К пистолету-пулемету не было никаких претензий при стрельбе одиночными выстрелами, ими творение Пушкина стреляло нормально, штатно.
Но вот автоматический огонь…
Он сразу выявил все проблемы ППП-45. Во первых, запредельный темп стрельбы не позволял сделать больше 2-3 выстрелов. Почему? Потому что постоянно возникали задержки, также фиксировались перекос и пропуск патронов.
Будто этого было мало, выявилась и другая проблема. Чертовски плохая проблема.
Обнаружилось, что настолько легкий затвор просто не выдерживал таких нагрузок, которые он испытывал при такой скорострельность и начинал разрушаться.
Более того, небольшие трещины были отмечены на нем еще до проведения испытаний. А после испытаний и стрельб трещины в затворе стали только больше.
В итоге, по совокупности характеристик было принято решение о приостановке работ по данному проекту. В отчете ГАУ отмечалось, что получение работоспособной модели оружия и обеспечение необходимой живучести затвора при такой конструкции является маловероятным. ППП-45 стал последним советским ПП с таким расположением магазина. К этой идее вернутся лишь спустя много-много десятилетий.
Cледует также отметить, что и сама идея магазина в рукоятке, конкретно в предложенном Пушкиным варианте, у испытателей вызвала нарекания и сомнения…
Как говорится в отчетах, расположение магазина в рукоятке на ППП-45 привело к следующемим последствиям:
- Вынимание магазина из рукоятки в зимних условиях (в рукавицах) неудобно, т.к. почти весь корпус магазина входит в рукоятку.
- Удержание пистолета-пулемета Пушкина левой рукой так же неудобно, так как приходится левой рукой держать пистолет-пулемет за спусковую коробку и стенки ствольной коробки.
- Кроме того, если стрелок после перезаряжания не поставит рукоятку в переднее положение, то при выстреле рукоятка перезаряжания ударит по левой руке стрелка».
P.S. Ну и напоследок…
Я помню чудное мгновенье:
Передо мной явился ты;
Как скорострельности виденье,
И инженерной красоты!
