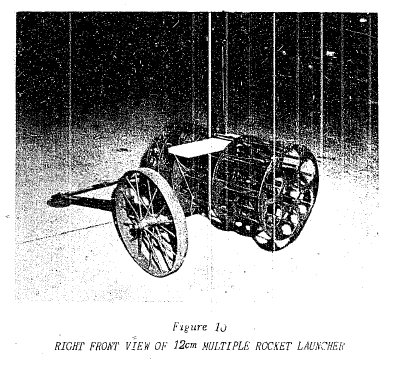

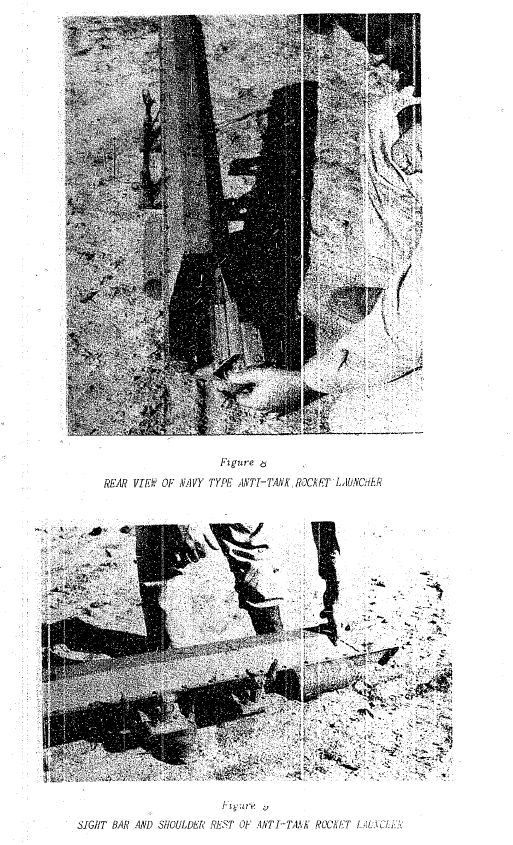

Japanese Field and Amphibious Equipment Kyushu Defense Systems.
Вообще интересный документ с информацией о гранатомётах, ракетных установках и многом другом.
4 лайка
А вот это интересно
В отрядик как птр Шолохова или wz)
1 лайк
Блин вроде все эти документы есть, а как-то пропустил
Жаль что фотографии в ужасном качестве чтобы посмотреть на эти орудия, правда скорее всего это чисто экспериментальные установки

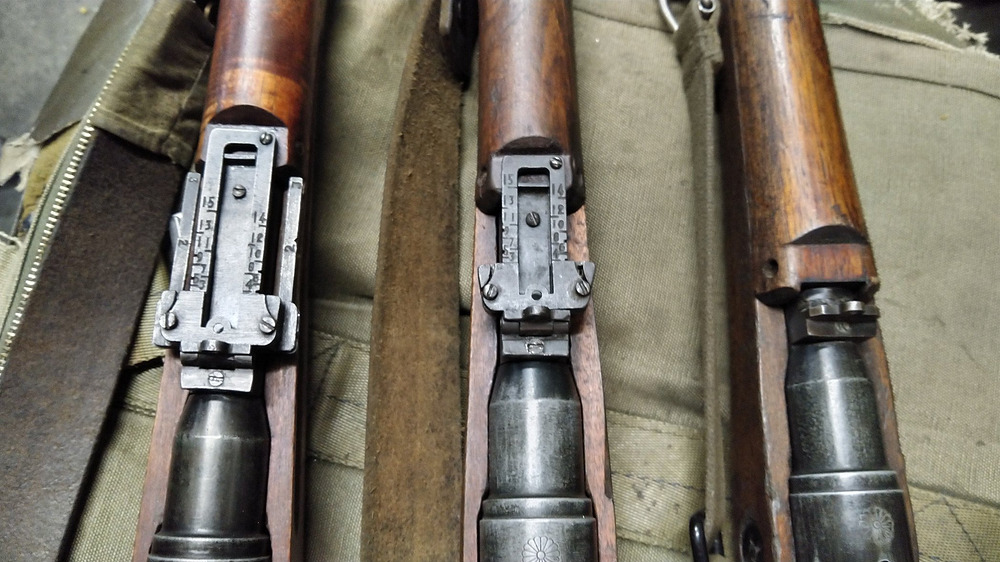

Сравнение прицельных приспособлений укороченной винтовки арисака Тип 99 (согласно посту)
Ранний выпуск / Середина войны / Поздний выпуск
3 лайка

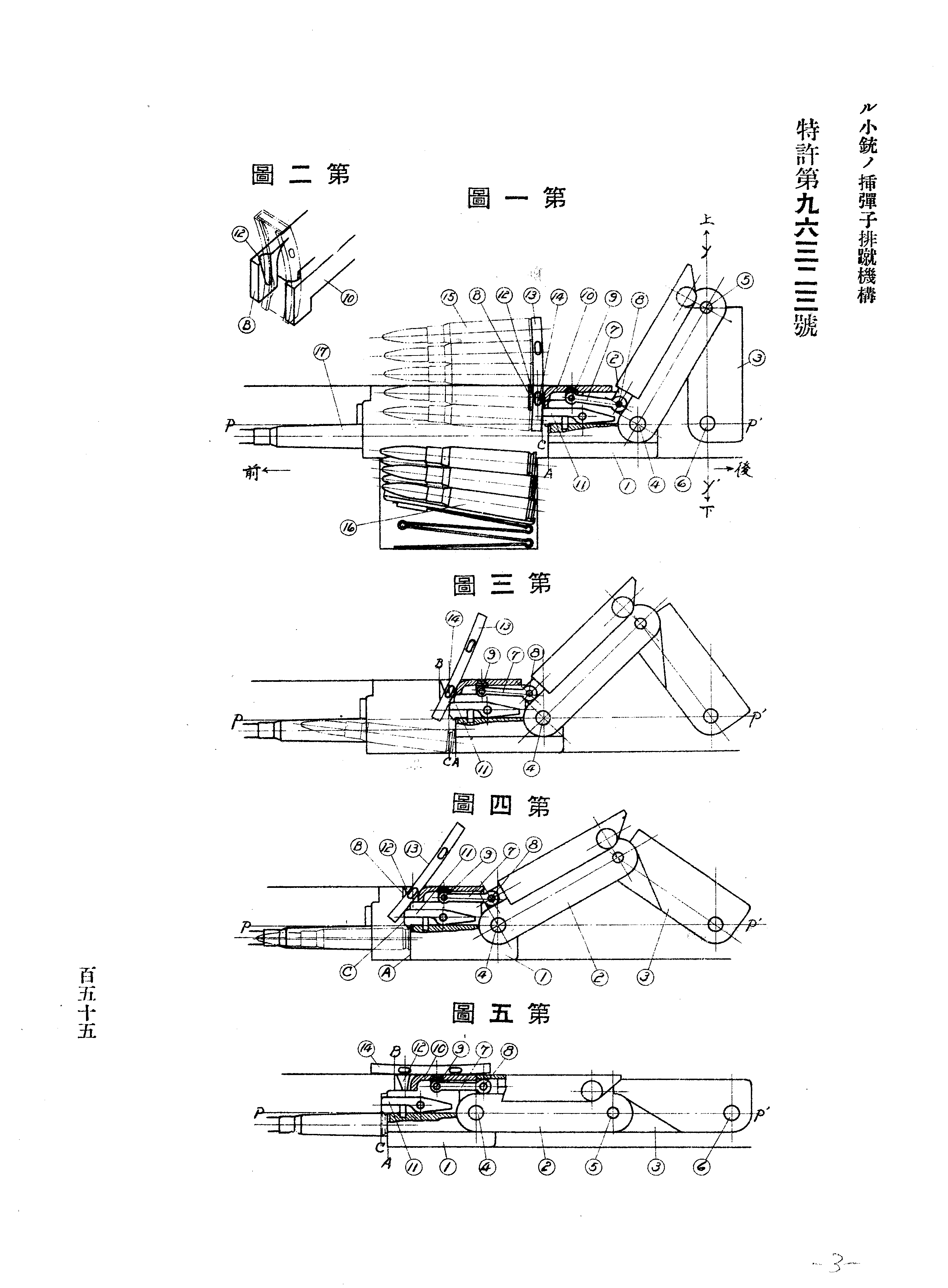

Винтовка имела изначально 5-зарядный магазин. 27 января 1932 года была подана патентная заявка описывающая механизм выбрасывания обоймы для этой винтовки:
ФОРМУЛА ИЗОБРЕТЕНИЯ
Особенностью данного изобретения является механизм затвора, состоящий из соединенных шарнирами передней части (1), центральной части (2) и задней части (3). На верхней поверхности передней части (1) установлен держатель обоймы (10), способный совершать скользящие движения вперед и назад. При открытии патронника (17) для снаряжения магазина передний край (A) держателя (10) выступает вперед, подготавливаясь к удержанию обоймы (13). Когда патроны досланы и затвор закрывается для запирания патронника (17), передняя часть затвора (1) движется вперед, а детали (2) и (3) распрямляются. В этот момент через соединительную пластину (7) держатель (10) резко оттягивается назад, в результате чего обойма (13), удерживаемая между передним краем (A) держателя и передним краем (C) выбрасывателя, автоматически выбрасывается наружу без необходимости совершать дополнительные манипуляции.
4 лайка
На имя Тэцутаро Хата в середине 1930-х годов поступило два патента с довольно детальным описанием автоматической винтовки, от чего есть некоторая вероятность, что она даже была в “металле”.

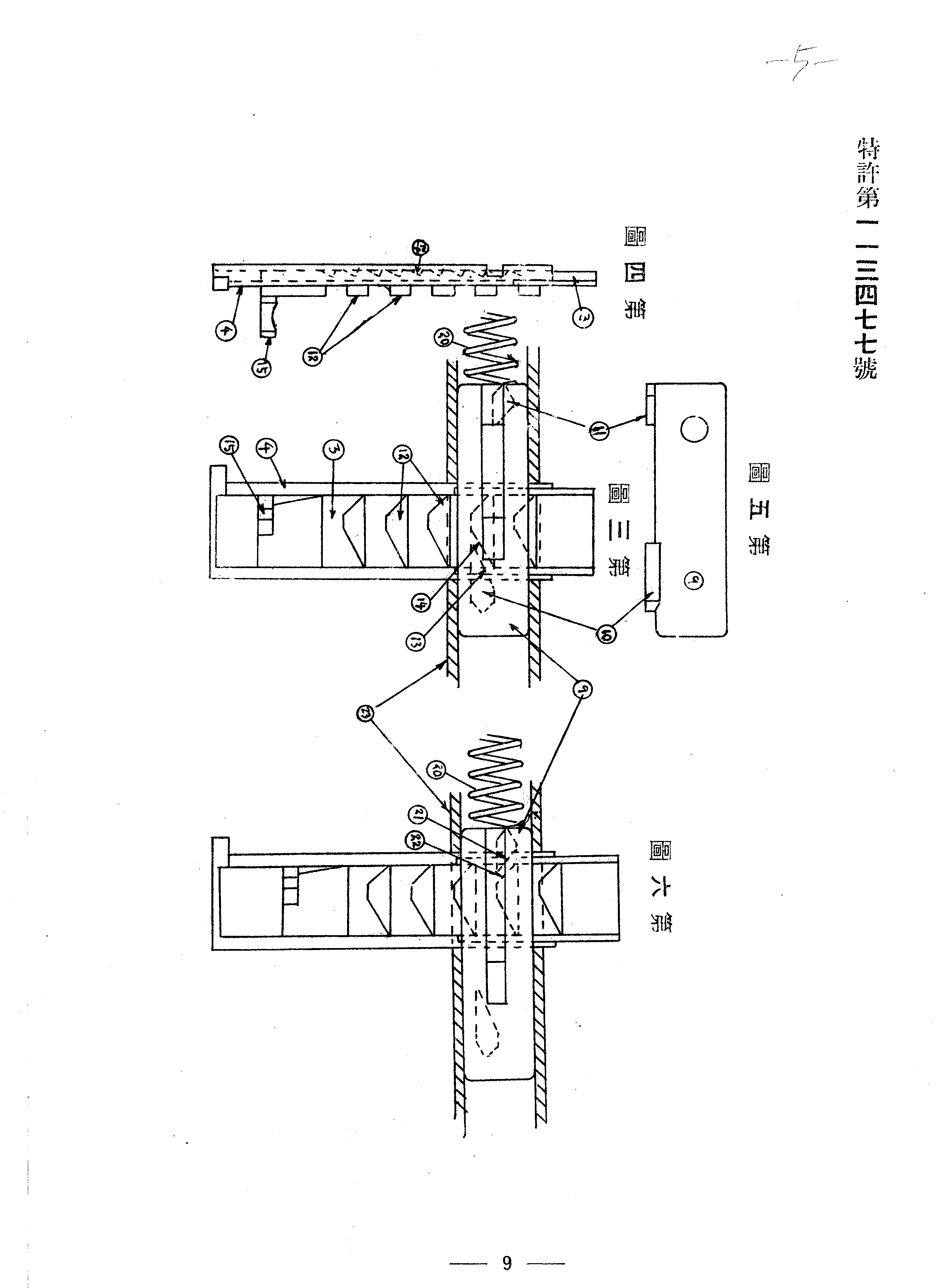

Патент № 113477: Механизм подачи боеприпасов
- Дата публикации: 24 мая 1935 года.
- Дата выдачи: 29 ноября 1935 года.
- Техническое решение: Изобретение описывает систему поперечной подачи патронов для магазинных и автоматических винтовок. Конструкция основана на использовании подвижной горизонтальной пластины (подавателя), оснащенной пятью парами выступов треугольного сечения.
- Принцип действия: Взаимодействие осуществляется через систему скошенных поверхностей на затворе и пластине. При откате затвора его левый выступ ударяет по выступу пластины, сдвигая ее поперечно на расстояние, равное половине диаметра гильзы (приблизительно 6 мм). Данный цикл обеспечивает последовательную подачу патронов из обоймы к линии досылания. По завершении цикла (5 выстрелов) пустая обойма сбрасывается автоматически.

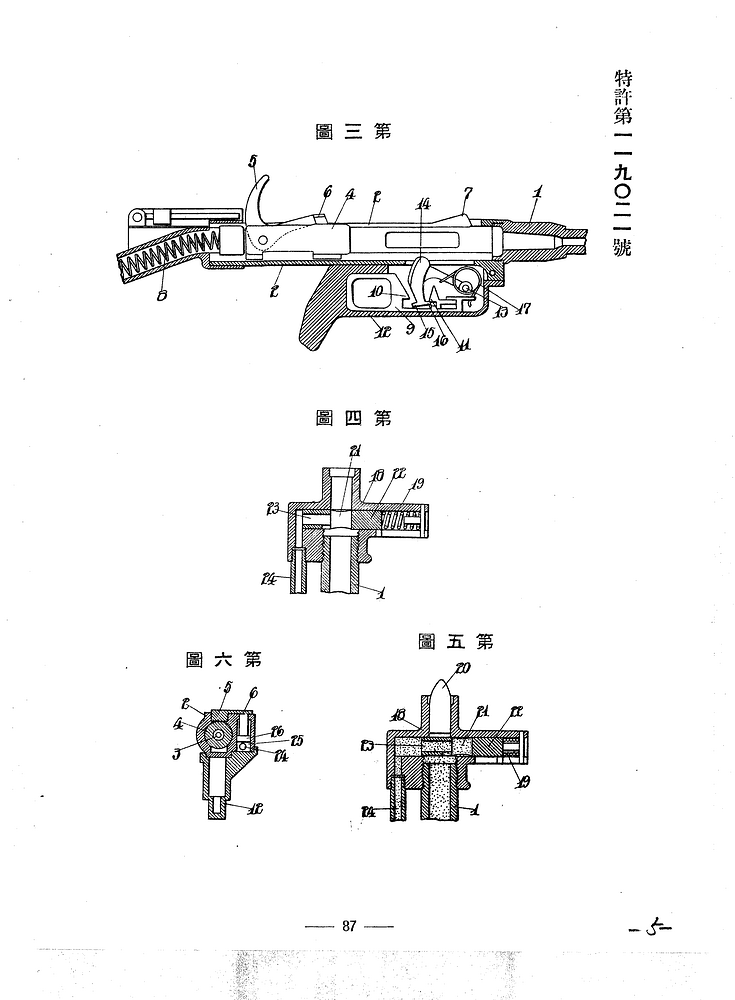

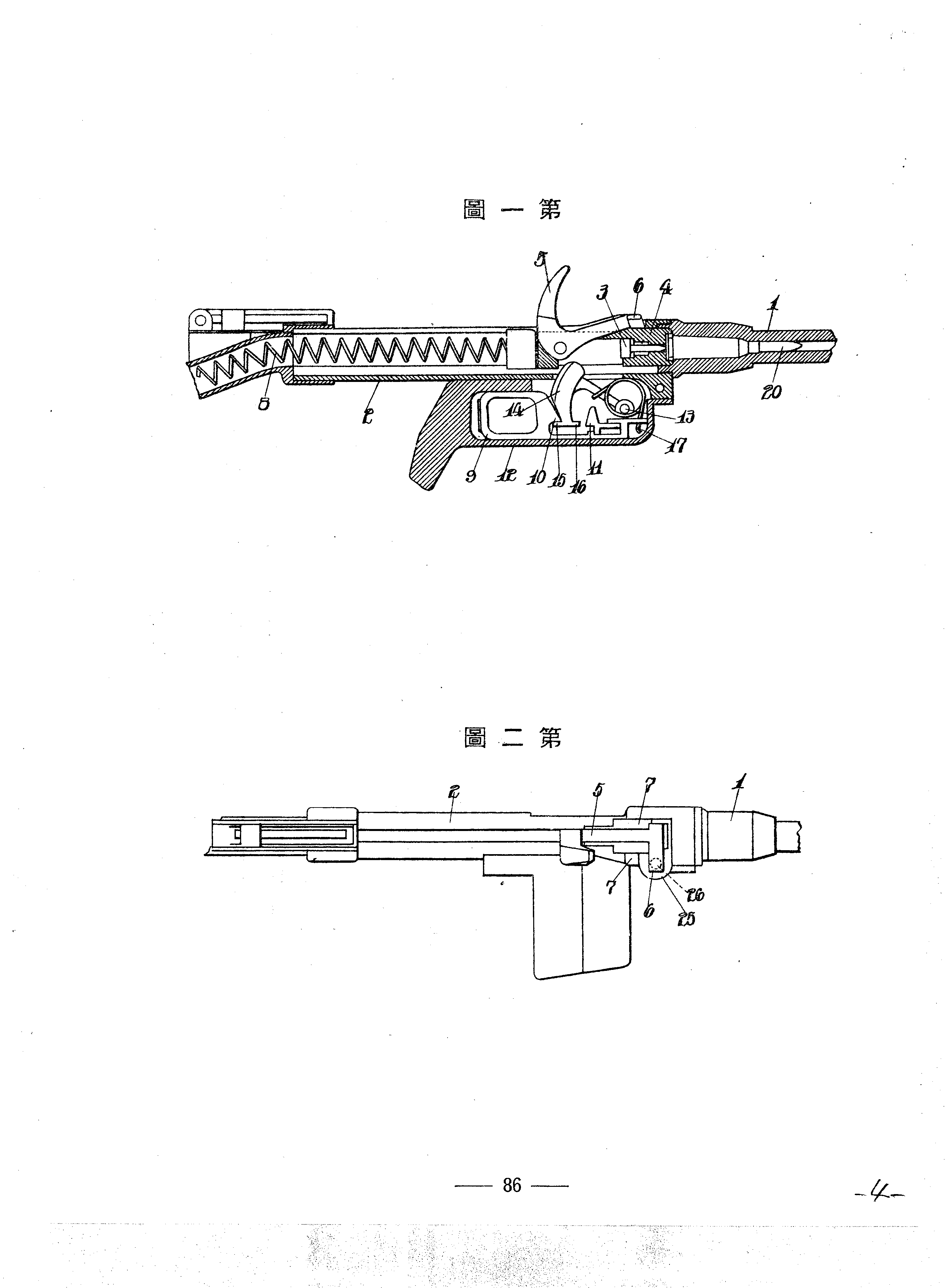

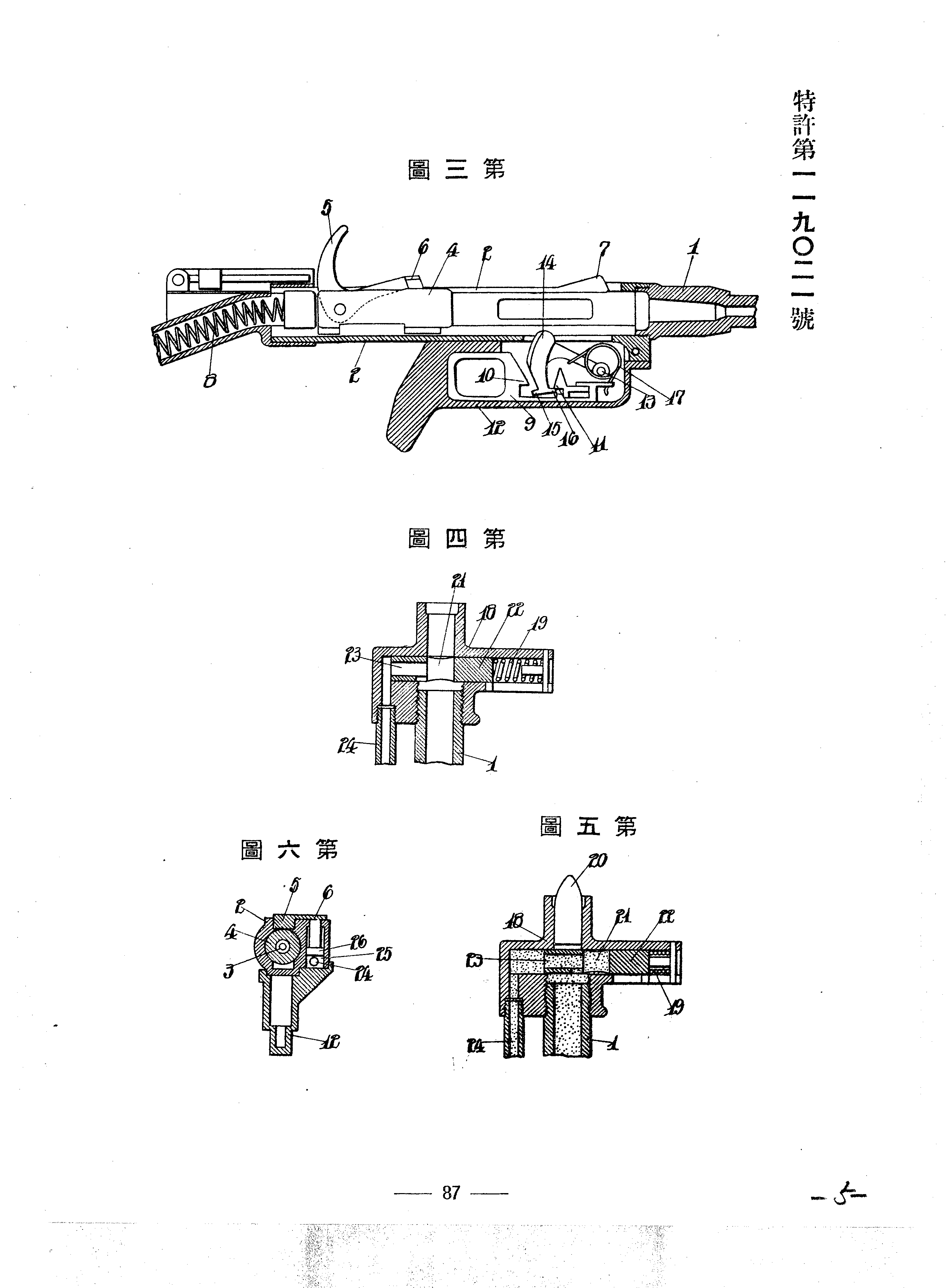

Патент № 119012: Устройство отката затвора
- Дата публикации: 17 августа 1936 года (Шова 11).
- Дата выдачи: 29 января 1937 года (Шова 12).
- Техническое решение: Патент описывает систему автоматики, работающую по принципу отвода пороховых газов из дульной части ствола («надульная ловушка»).
- Принцип действия: На дульном срезе устанавливается цилиндрическое устройство с камерой расширения. Пороховые газы, следующие за пулей, через газоотводные каналы воздействуют на поршневой механизм, который приводит в движение систему рычагов. Последние разблокируют Т-образный стопорный элемент, удерживающий затвор, и инициируют его откат для перезаряжания. Конструкция предполагает возможность регулировки давления и снижение акустической сигнатуры выстрела.
По сути Тэцутаро Хата предложил винтовку с автоматикой G41 и механизмом подачи от пулемёта Тип 11.
3 лайка

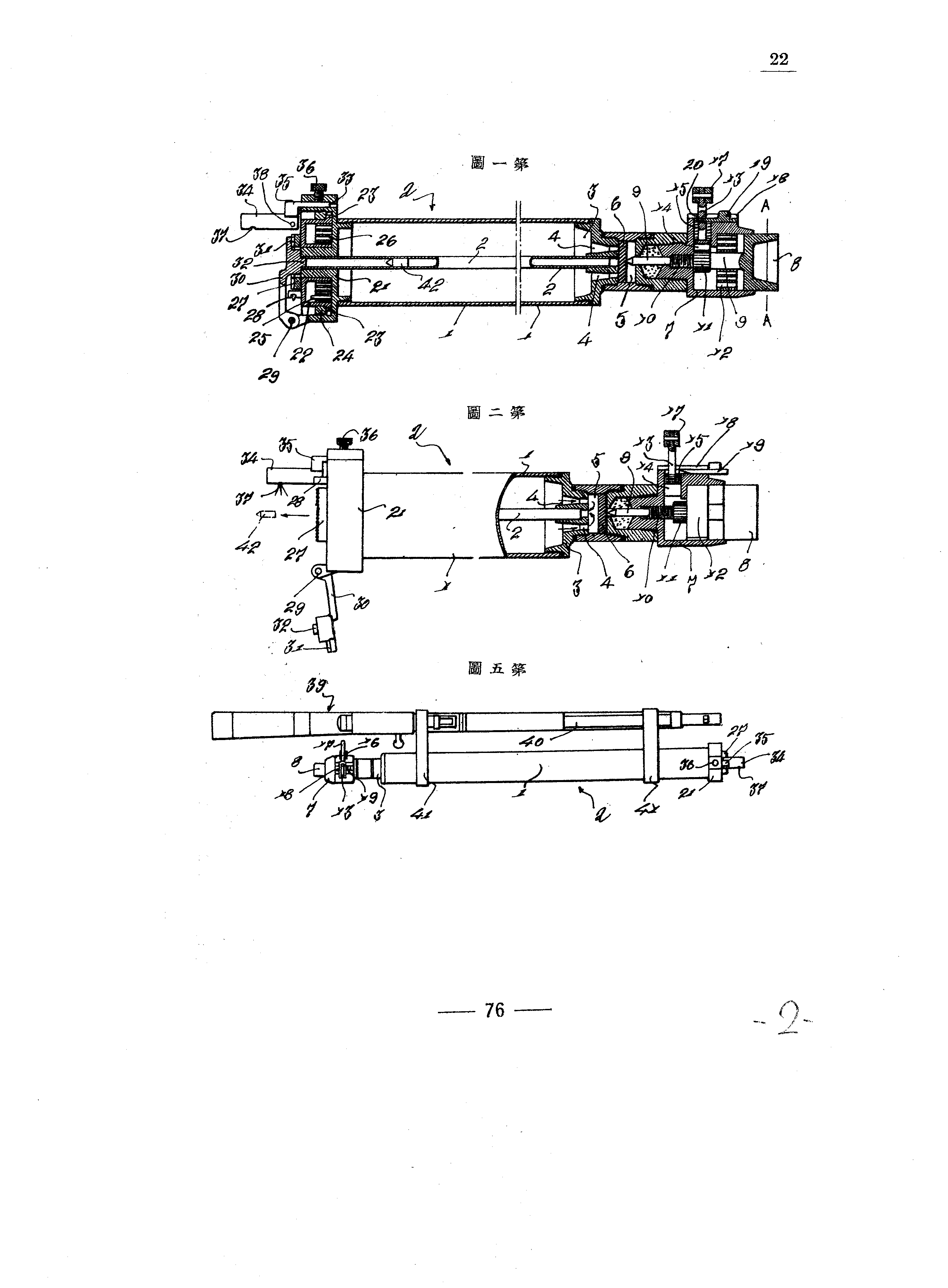

Патент № 7412: Малогабаритный огнемет для винтовок
- Номер патента: № 7412 (Опубликован в 16-й год Сёва — 1941 год)
- Дата подачи заявки: 5 сентября 1941 г.
- Дата публикации: 24 декабря 1941 г.
- Изобретатель: Дзюродзи Камата (鎌田 重郎)
- Название изобретения: Малогабаритный огнемет для винтовок (小銃用火焔放射器)
Формула изобретения:
Изобретение описывает конструкцию компактного огнемета, который может быть закреплен на винтовке. Основные технические особенности включают:
- Принцип действия: Использование сжатого горючего газа, герметично запертого в цилиндре.
- Механизм подачи: Внутри цилиндра находится капсула с зажигательной смесью. При активации механизма через рукоятку (маховик) происходит прокол или открытие клапана, что выбрасывает пламя через сопло.
- Система управления: Описана сложная система рычагов, винтовых валов и стопорных колес (храповиков), которые позволяют точно дозировать подачу горючего и фиксировать положение рычага управления.
- Крепление: Устройство оснащено специальным зажимом (кронштейном), который позволяет надежно закрепить огнемет на стволе винтовки так, чтобы он не мешал основной стрельбе.
- Спусковой механизм: Синхронизирован с ударником, который воспламеняет капсюль для выброса пламени.
7 лайков
Ну вот
Три фракции с огнеметами на пушках есть
Остались амеры
5 лайков
Берем тип 38,увеличиваем в 15 раз и готово😅
1 лайк

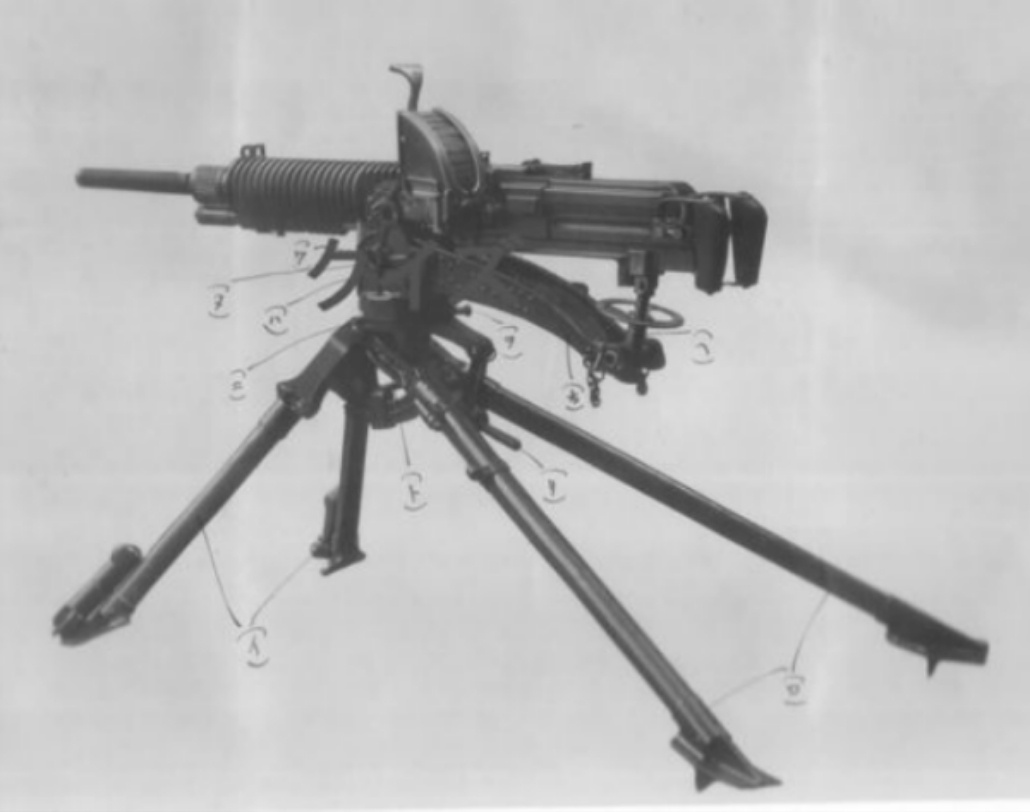

Тип 3 с бункерным магазином
В 1924 году была произведена опытная модель Тип 3 с бункерным магазином похожий на магазин от пулемёта Тип 11, разработкой такой модификации занимался Токийский арсенал. Были проведены всесторонние испытания пехотной и кавалерийской школой - с ноября по декабрь того же года и с января по февраль следующего года соответственно. В ходе испытаний было отмечено преимущество в возможности заряжание через те же патронные пачки, которые используются в ручных пулемётах Тип 11 и винтовках. Кроме того, стрелок был способен сам заряжать пулемёт, тем самым отпадала необходимость в отдельном заряжающим. С другой стороны для заряжания патронной пачки требовалось время и отдельный солдат, хотя можно было бы подготовить большое количество ящиков с патронными обоймами, в таком случае это противоречило бы изначальному назначению модификации - быстрой смене позиции подготовки к стрельбе. Принимая во внимание всё вышеизложенное, и то что станковые пулемёты всё чаще начали использоваться в тылу, было установлено, что модифицированный пулемёт с бункерным магазином непрактичен и будет иметь различные недостатки, в следствии чего исследования были прекращены.
Самое интересное — это ёмкость, насчитал где-то 10 обойм, внутри в бункере скорее всего ещё 2 обоймы (на Reddit сказано что ёмкость 60 патронов). И я лишь могу предположить, что бункер был взаимозаменяемый с бункерами Тип 11 и Тип 91.
5 лайков
А зачем…?
Ну японцы
Ну чудики
2 лайка

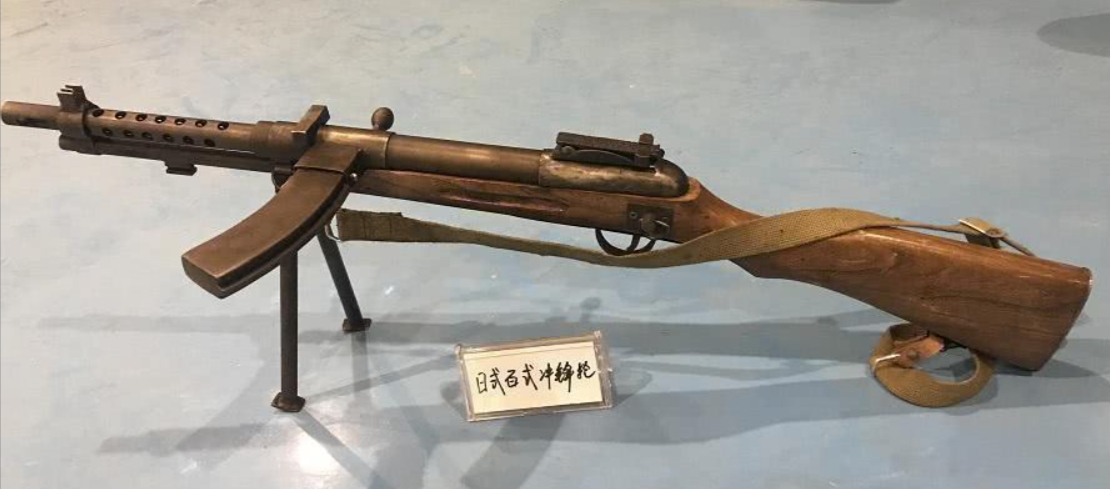

похоже на тип 100, просто очень хренового качества
1 лайк
Документ C04120217400 на JACAR:
Совершенно секретно: Документ Таи-Санбо №91
Предмет: Запрос на выдачу оружия и боеприпасов для диверсионных целей
30 декабря 12-го года Сёва (1937 г.) От: Начальника штаба Тайваньской армии — Масанао Хата Кому: Заместителю министра армии — Ёсидзиро Умэдзу
В связи с необходимостью проведения нашей армией специальных (диверсионных) операций против Южного Китая, прошу в срочном порядке выдать указанное ниже трофейное (鹵獲 — рокуаку) оружие и боеприпасы.
Опись (左記)
- Винтовки: 3 000 единиц (боеприпасы: 200 патронов на каждую).
- Тяжелые пулеметы: 30 единиц (боеприпасы: 10 000 патронов на каждый).
- Ручные пулеметы: 100 единиц (боеприпасы: 5 000 патронов на каждый).
- Пистолеты: 300 единиц (боеприпасы: 50 патронов на каждый).
Всего.
3 лайка
О секретный документ
1 лайк
Документ C04014972120 на JACAR:
Список вооружения, представленного на выставке в честь первой годовщины Великой Восточноазиатской войны
| Наименование предмета | Кол-во |
|---|---|
| Действующее вооружение (Япония) | |
| Огнемет типа 93 | 1 |
| 81-мм пехотный миномет типа 97 | 1 |
| 20-мм противотанковое ружье типа 97 | 1 |
| 70-мм батальонная пушка типа 92 | 1 |
| Тяжелый пулемет типа 92 | 1 |
| Ручной пулемет типа 96 | 1 |
| Легкий танк (с вооружением) | 1 |
| Трофейное вооружение (Захваченное) | |
| 37-мм пехотное орудие (США, обр. 1916 г.) | 1 |
| 12-[нрзб] пушка Круппа | 1 |
| Зенитное орудие (обр. 1939 г.) | 1 |
| 76-мм [нрзб] пушка (СССР, обр. 1930 г.) | 1 |
| 45-мм противотанковая пушка (СССР) | 1 |
| Горное орудие Круппа | 1 |
| [Наименование неразборчиво] | 1 |
| Тяжелый пулемет Гочкиса | 1 |
| Ручной пулемет Нойгаузен (SIG Ke7) | 1 |
| 20-мм автоматическая пушка Мадсена | 1 |
| Различные винтовки | 5 |
| Различные штыки | 5 |
| Бронеавтомобиль «Карден-Лойд» | 1 |
Информация о мероприятии
- Организатор: Газета «Асахи Симбун» (Asahi Shimbun)
- Название: Выставка в честь первой годовщины Великой Восточноазиатской войны
- Срок проведения: с 8 декабря 17-го года Сёва (1942) по 8 января 18-го года Сёва (1943)
- Срок аренды (экспонатов): с 1 декабря 1942 по 15 января 1943
- Место проведения: Внешние сады святилища Ацута (Нагоя)
- Ответственное лицо: Президент «Асахи Симбун» Мураяма Нагатака
Удивил немного 20-мм Мадсен. К слову, за более чем 900 документов где встречается слово “ручной пулемёт” на JACAR, это единственное упоминание пулемёта SIG Ke7. Я попробовал найти его в других документах по тому же названию (イノウハウゼン輕機關銃), но не получилось. При этом пулемёты системы Браунинга встречаются частенько. Пулемёты ZB-26 вообще в огромных количество. Иногда можно и Мадсена калибра 7,9 мм встретить. Но вот SIG Ke7 как то вообще не встречается.
4 лайка
может просто неразборчивые японцы называли его браунингом (бар), так то с словесного описания у них много общего, иногда даже изогнутые магазины встречаются (возможно тот что я видел это был прототип но хз-хз)
3 лайка
Да, наверное ещё Тип 96 с Мадсеном путали, тоже по словесному описанию очень похожи
.
Выпускались наставлениях как по пулемётам системы Браунинга так и по SiG Ke 7, многие трофейные пулемёты проходили ремонт в местных мастерских и имеют японскую маркировку на ствольной коробке. Большое количество документов, где представлено сданное китайцам японского вооружения в конце войны, имеет информацию до арсенала производителя. На оружие, на ствольной коробке, буквально написано каким патентом защищено и кто производитель. Что довольно забавно, поскольку Neuhausen имеет в японских документах разную транскрипцию: ノイホーゼン軽機関銃 / イノウハウゼン輕機關銃 / ノイハウゼン軽機関銃. Как в исследовательских отчётах обычно обозначают оружие как SiG Ke7, то есть можно предположить что дивизии даже если не знали точное название оружия пытались перевести название.
И на 961 документе ( C15010546000 на JACAR) нашёл ещё одно упоминание, отдельная автомобильная рота №312 в 1945 году при разоружение передала китайской стороне 3 пулемёта SiG Ke7.
4 лайка
@Аврора2003 @Аврора2003 @Аврора2003 @Аврора2003 @Аврора2003 @Аврора2003
Документ А03032170000 на JACAR описывает ручные пулемёты мира.
Так вот, по этому документу у Японии есть два длинных пулемёта Дрейзе (№ 276, 337) и один короткий пулемёт Дрейзе (№ 1048).
| Данные | Дрейзе, длинный | Дрейзе, короткий |
|---|---|---|
| Страна | Германия | Германия |
| Номер | № 276, 337 | № 1048 |
| Калибр (мм) | 7.92 | — |
| Нарезы (кол-во/напр.) | 4, правое | — |
| Общая длина (мм) | 1,320 | 1,200 |
| Длина ствола (мм) | 720 | 600 |
| Общий вес (кг) | 11.675 | 11.000 |
| Тип автоматики | Использование отдачи ствола | — |
| Тип охлаждения | Воздушное (с кожухом) | — |
| Тип питания | Коробчатый магазин (20 патр.) | — |
| Прицельная дальность | 100 ~ 2,000 | — |
Баллистические данные и боеприпасы:
- Высота линии ствола: 340 мм
- Тип патрона): Маузер, тип SS
- Вес патрона: 26.2 г
- Вес пули: 12.8 г
- Вес пороха: 2.85 г
- Начальная скорость: 770 м/с
Примечания:
- Положение рукоятки: Может быть изменено/переставлено.
- Приклад: Может складываться.
- Сходство: Указано, что система затвора близка к модели «20 MK»?.
- Короткая версия: Ствол укорочен.
Что то непонятное, но очень интересное.
@Аврора2003 @Аврора2003 @Аврора2003 @Аврора2003 @Аврора2003 @Аврора2003
4 лайка
Документ C03011722900 на JACAR:
Регистрационный номер: Тай-То-Хо № 176 (泰東砲第一七六號) Заголовок: Прошение об изготовлении (製作御願)
Список запрашиваемых предметов:
- Для подношения Императору Сиама:
- Предмет: Художественно оформленная винтовка калибра 8 мм.
- Количество: 1 единица.
- Учебные боеприпасы к ней:
- Предмет: Учебные (макетные) патроны.
- Количество: 30 штук.
- Для передачи Военному министерству Сиама:
- Предмет: Легкий пулемет калибра 8 мм.
- Количество: 1 единица.
- Учебные боеприпасы к нему:
- Предмет: Учебные (макетные) патроны.
- Количество: 30 штук.
- Боевые припасы:
- Предмет: Боевые патроны.
- Количество: 2000 штук.
Заключение: «Просим изготовить вышеуказанные предметы в кратчайшие сроки. Настоящим покорнейше представляем данное прошение».
- Дата: 9 июня 11-го года эры Тайсё (1922 год).
- Заявитель: Директор консорциума «Тайхэй Кумиай» — Адати Хиросукэ (阿多廣介).
- Адресат: Директор Токийского артиллерийского арсенала — Мацуура Дзэнсукэ (松浦善助).
То есть это почти точно пулемёт Тип 11 под Сиамский патрон.
