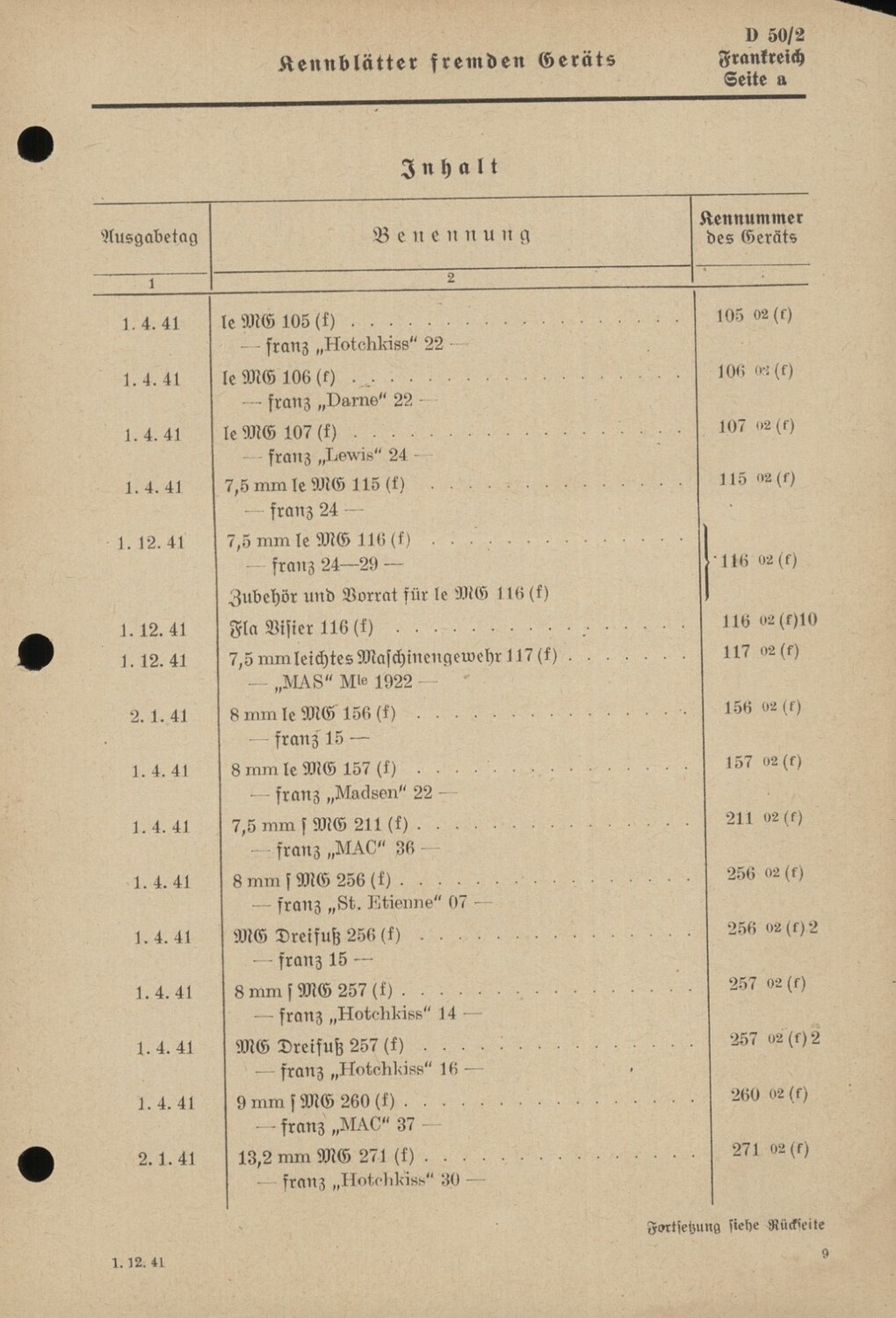

Льюис M1924 — редкий французский пулемёт и немецкий трофей lMG 107(f)
От «Shock Action» к Model 1924
Ещё во время Первой мировой войны Айзек Ньютон Льюис работал над новой автоматической винтовкой, отличавшейся от его известного пулемёта. В 1918–1919 годах он запатентовал ряд решений для этой конструкции.
Первоначально использовалась оригинальная система «Shock Action»: автоматика приводилась в действие не обычным отводом пороховых газов, а импульсом давления, создаваемым у дульной части после выстрела. В патентах этого периода уже присутствовали многие элементы, которые впоследствии можно увидеть на Model 1924: коробчатый магазин, управление одиночным и автоматическим огнём и характерная компоновка механизма автоматики.
Однако «Shock Action» оказалась тупиковой ветвью. В начале 1920-х годов Льюис и Генри Уиллис Радд продолжили работу над автоматической винтовкой и постепенно отказались от этой системы в пользу обычной газоотводной автоматики. Были созданы промежуточные прототипы, в которых сохранилась значительная часть первоначальной концепции, но уже использовался газовый поршень.
В 1921–1922 годах Льюис несколько раз приезжал в Париж для консультаций с Раддом по дальнейшему развитию оружия. Именно в этот период окончательно сформировалась конструкция, ставшая основой Model 1924. Таким образом, M1924 следует рассматривать не как совершенно новую разработку, появившуюся в 1924 году, а как заключительный этап многолетней работы Льюиса над автоматической винтовкой.
Попытка вернуться на рынок
После войны Радд сосредоточил деятельность компании на Франции. Ещё до появления M1924 существовала Société des Armes Lewis в Сен-Дени, связанная с довоенной французской деятельностью Льюиса. Теперь компания попыталась использовать французский рынок как базу для продвижения новой конструкции.

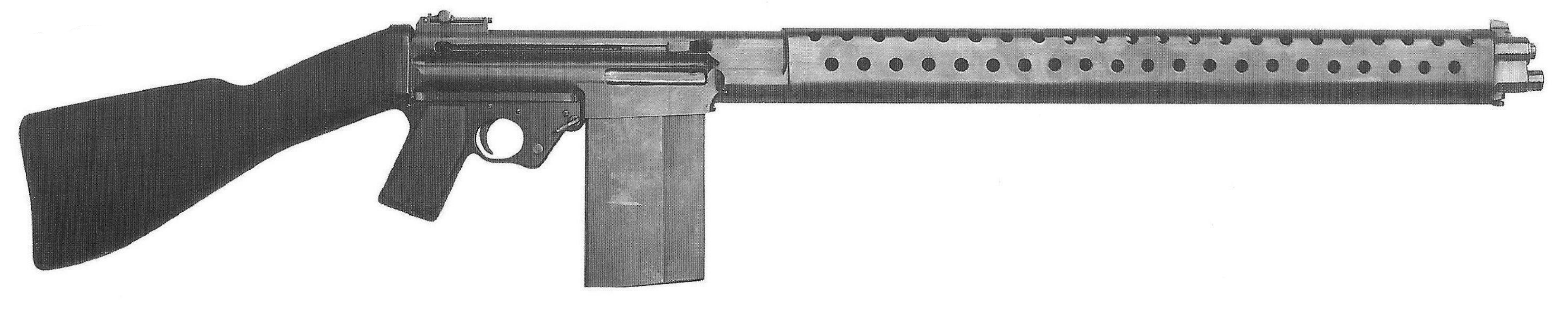

Новая автоматическая винтовка должна была конкурировать прежде всего с Browning Automatic Rifle (BAR). В отличие от старого Льюиса времён Первой мировой войны, Model 1924 был рассчитан на роль индивидуального автоматического оружия пехоты — получил коробчатый магазин и воздушное охлаждение.

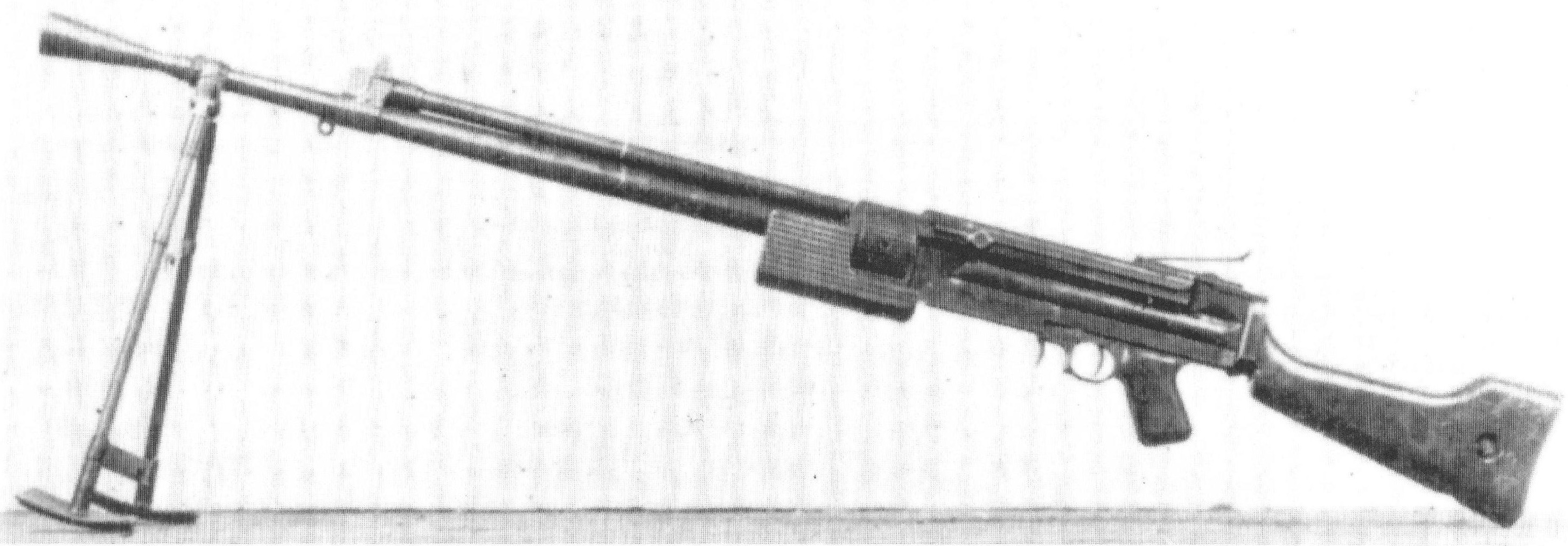

Первый демонстрационный образец Model 1924 был выполнен под 7,92×57 mm Mauser. В 1922 году Генри Радд продемонстрировал его французским властям, рассчитывая заинтересовать французское правительство. Для продвижения конструкции Société des Armes Lewis подготовила отдельное французское руководство — Fusil-Mitrailleur Lewis Modèle 1924.
Однако французская армия пошла по пути собственных разработок и 1924 году был принят Châtellerault Mle 1924. В результате Льюис не получил французского армейского заказа. Важно отметить, что нет достаточных оснований считать Льюиса Model 1924 участником самого французского конкурса на ручной пулемёт: имеющаяся хронология показывает, что Радд пытался заинтересовать французское военное ведомство, когда французская собственная разработка уже двигалась к принятию на вооружение.
Польша
После неудачи во Франции одним из наиболее важных направлений продвижения нового пулемёта Льюиса стала Польша. В 1924 году Льюис Model 1923/1924 был представлен на польских испытаниях наряду с другими иностранными конструкциями. Польские специалисты исследовали два варианта Model 1924 со стволами длиной 500 и 600 мм. Короткоствольный вариант отличался сложным механизмом управления огнём, позволявшим выбирать одиночный, медленный автоматический и быстрый автоматический огонь. Польские испытатели сочли это решение чрезмерно сложным и предпочли более простой вариант с длинным стволом.

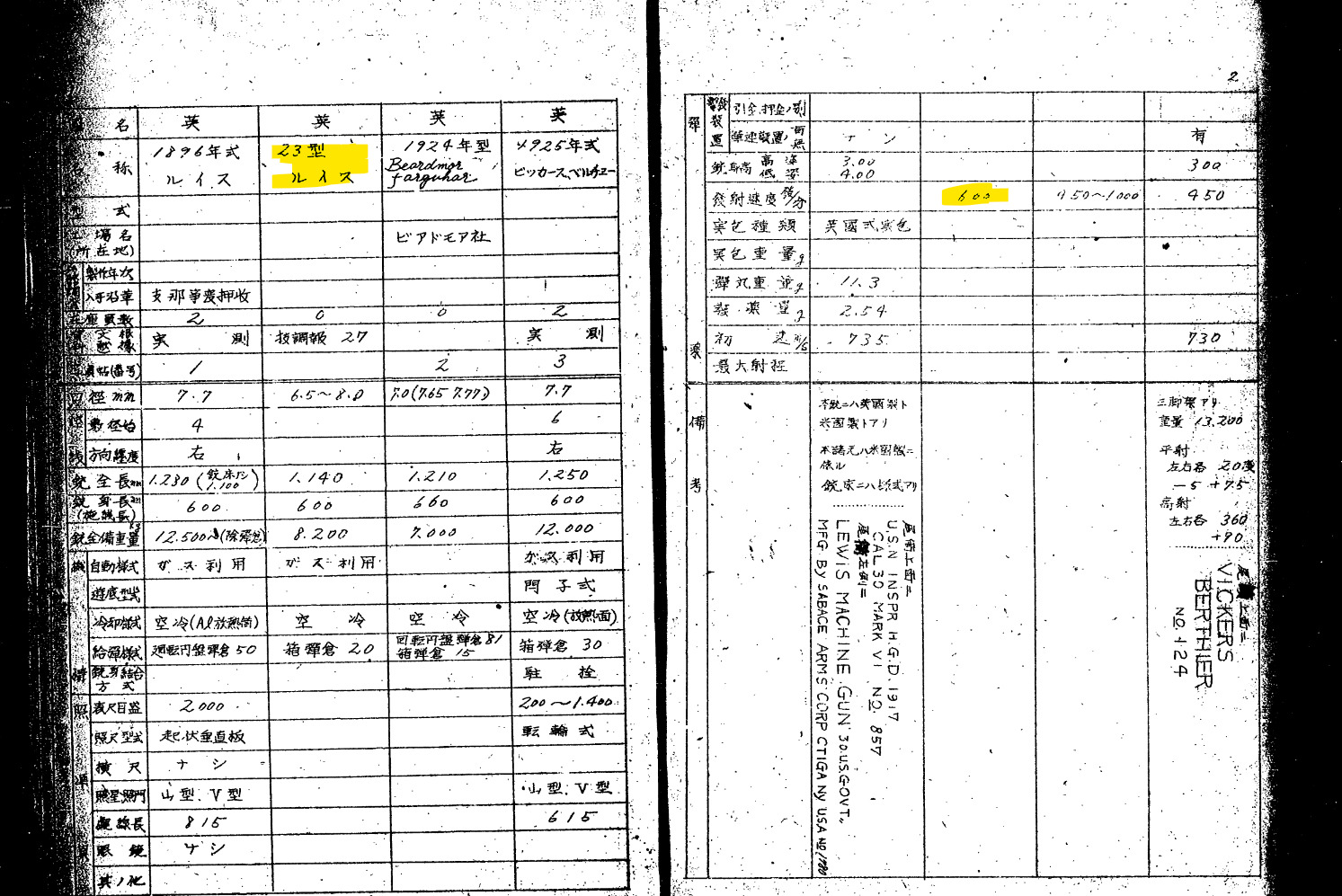

В июле 1924 года в Варшаве состоялся очередной этап конкурса на новый ручной пулемёт. По его результатам Льюис, Кольт и Гочкисс были допущены к дальнейшим испытаниям. В начале 1925 года польский Комитет по делам вооружения и военной техники рекомендовал завершить конкурс и приобрести небольшое количество наиболее перспективной конструкции для войсковых испытаний, однако отсутствие финансирования отложило закупку.
Когда средства наконец были выделены, польская армия продолжила сравнительные испытания уже в войсках. Льюис Model 1924, наряду с Кольт и Гочкисс, был передан для полигонных испытаний пехотным частям. В дальнейшем Польша окончательно отказалась от этих систем в пользу Browning Automatic Rifle. В 1927 году было принято решение приобрести лицензию на производство Браунинга, что впоследствии привело к созданию польского Rkm Browning wz. 28.
Конец проекта
Несмотря на попытки найти покупателя во Франции и Польше, крупного военного заказа получить не удалось и Model 1924 остался крайне редким малосерийным образцом, изготовленным в основном для демонстрации и продвижения. По польским оценкам, было изготовлено около 100 пулемётов.
Тем не менее несколько экземпляров продолжили существовать во Франции до начала Второй мировой войны. После поражения Франции в 1940 году они могли попасть в распоряжение немецких войск вместе с другим французским вооружением. Германия включила этот образец в систему обозначений трофейного вооружения Fremdgerät, где он получил обозначение lMG 107(f).

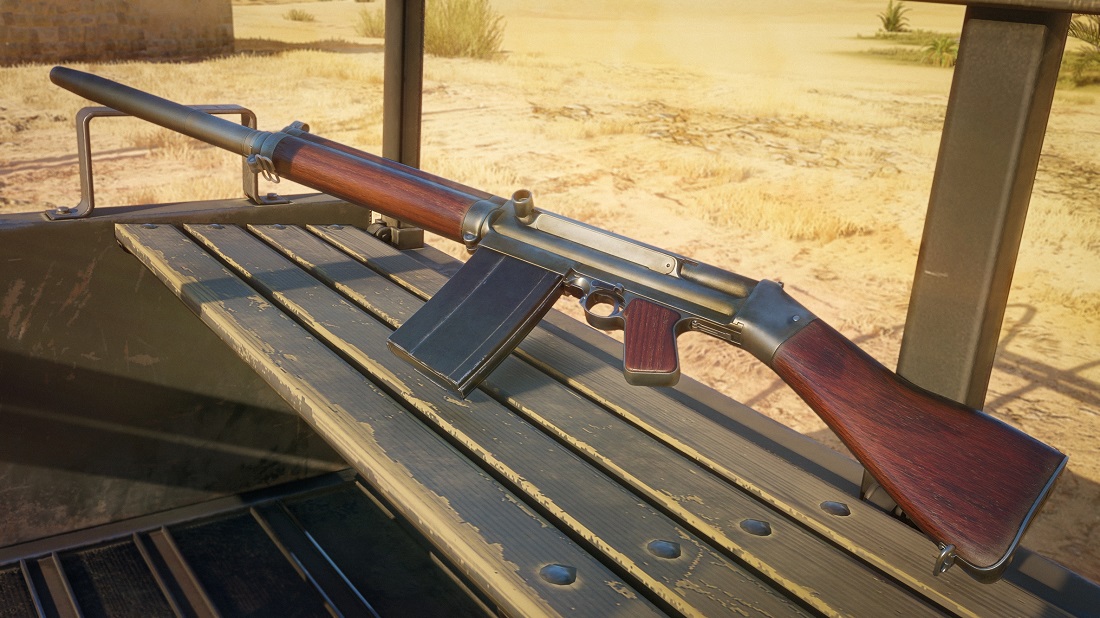

Именно поэтому Льюис Model 1924 представляет интерес для Enlisted сразу в двух возможных вариантах. Для Германии оружие можно добавить непосредственно как lMG 107(f) — редкий французский трофей, получивший официальное немецкое обозначение. Для стороны США оно может быть представлено как Льюис M1924 в составе вооружения французского Сопротивления.
Руководство
Ниже представлен перевод французского 36-страничного руководства по ручному пулемёту Льюиса M1924, любезно предоставленное куратором отдела оружия Le Grand Curtius Museum.
Manuel Du Fusil-Mitrailleur Lewis Modèle 1924
РУЧНОЙ ПУЛЕМЁТ ЛЬЮИСА Модель 1924 года
(FUSIL-MITRAILLEUR LEWIS Modèle 1924)

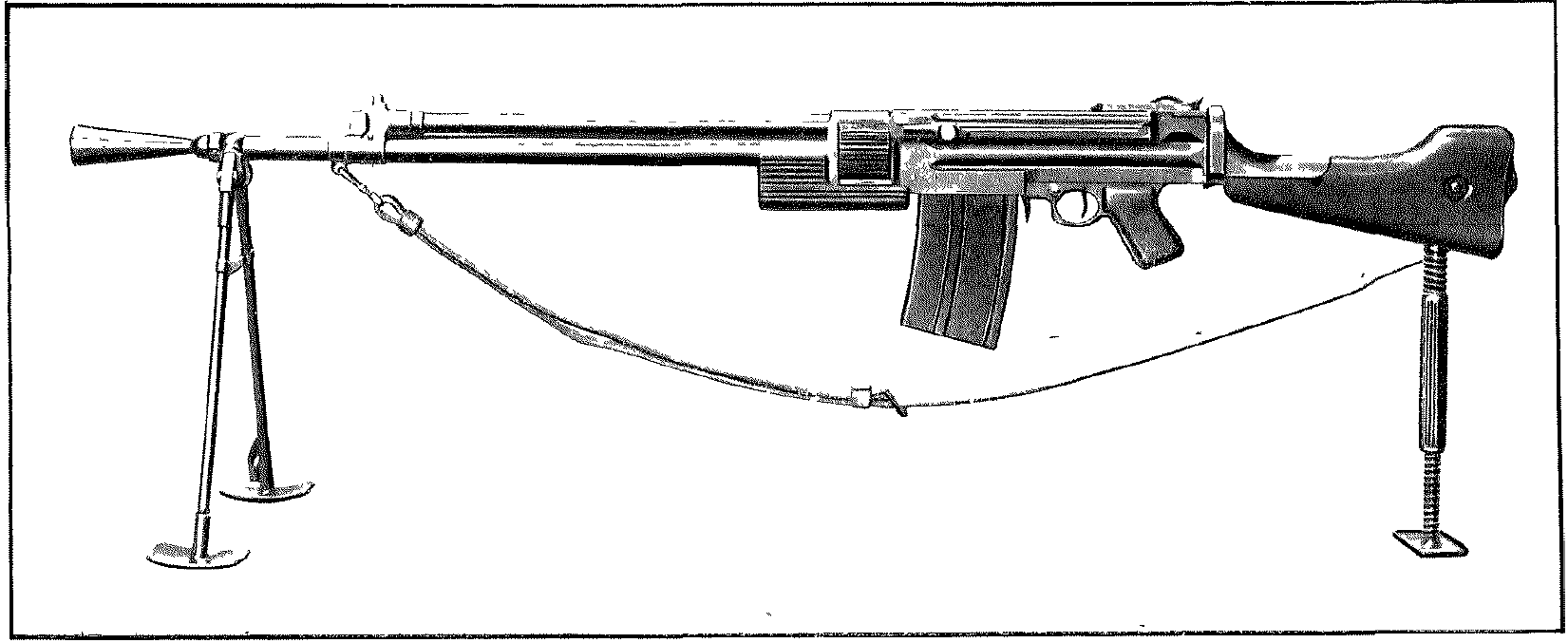

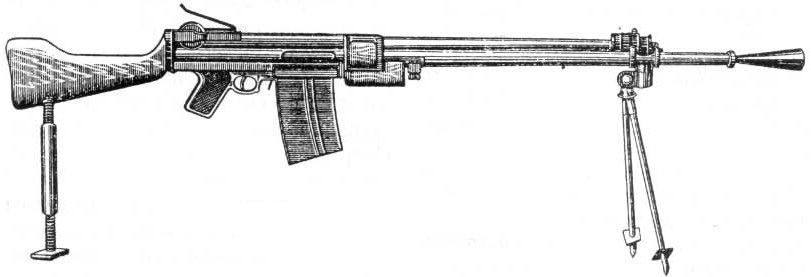

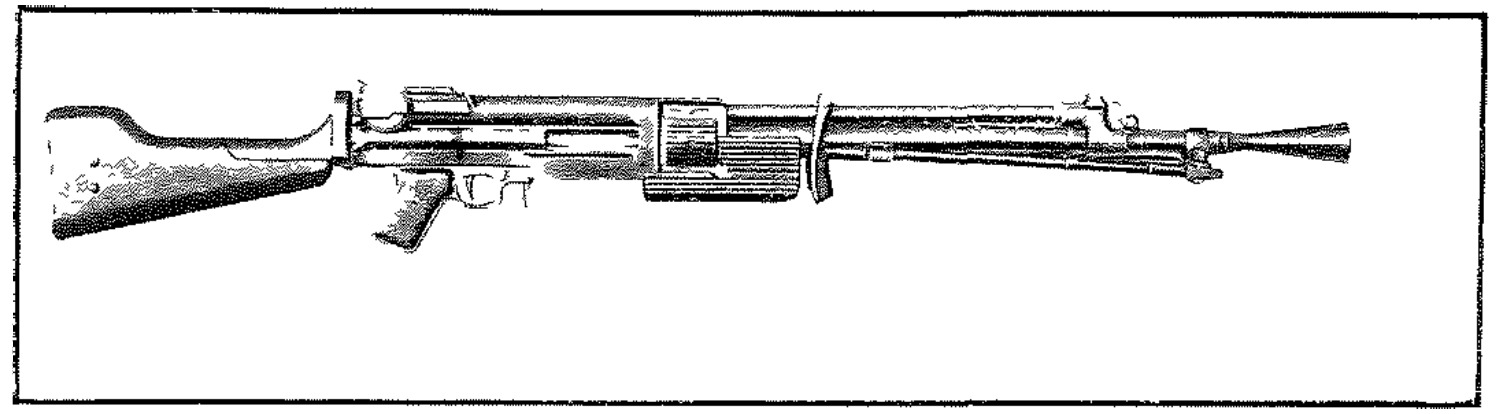

ХАРАКТЕРИСТИКИ
Ручной пулемёт Льюиса модели 1924 года работает по принципу отвода пороховых газов через боковое отверстие в стенке ствола. Он рассчитан под патрон Mauser 7,9 мм и может быть приспособлен под любые другие типы патронов с кольцевой проточкой.
Питание патронами осуществляется из магазинов вместимостью 20 патронов.
Оружие оснащено сошкой, которая служит основной опорой при стрельбе, а также может оснащаться сошкой приклада (задней опорой) в качестве дополнительного упора.
Оружие имеет «рычаг ведения огня и предохранителя», который позволяет вести автоматический огонь, одиночный огонь и ставить оружие на предохранитель.
Оно снабжено пламегасителем и может оснащаться приспособлением для стрельбы холостыми патронами, обеспечивающим работу автоматики при использовании холостых патронов с деревянной пулей.
Оружие может изготавливаться с коротким стволом (0,50 м вместо 0,60 м). Единственными деталями, различающимися у длинной и короткой моделей, являются:
- Ствол (без обвеса);
- Газовый цилиндр;
- Трубка поршня.
ГЛАВА I. Описание
Ручной пулемёт подразделяется на 5 основных частей:
- Ствол и затворная коробка;
- Подвижная система;
- Спуск (УСМ);
- Приклад;
- Прицел.
Кроме того, в комплект входят принадлежности.

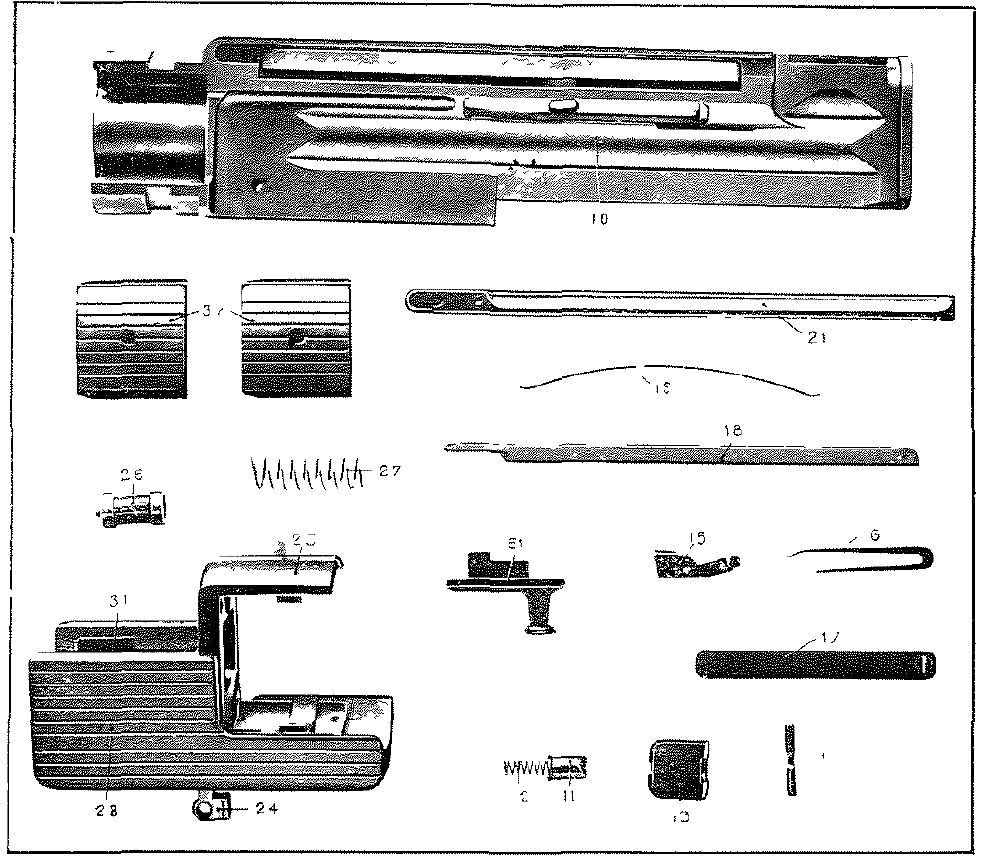

1. Ствол и затворная коробка
- Ствол (№ 2): Спереди имеет резьбу и проточку для пламегасителя и приспособления для холостой стрельбы; на корпусе — газоотводное отверстие; сзади — квадратный выступ для разборки и сухарную резьбу (прерывистую резьбу) для соединения с затворной коробкой. На стволе, помимо пламегасителя, монтируются сошка и антабка ремня, о которых упомянуто ниже.
- Газовая камера (№ 3): Имеет вертикальный канал, принимающий газы из ствола, и горизонтальный канал, направляющий их к поршню. Газовая камера зафиксирована на стволе штифтом. На ней установлена мушка (№ 6).
- Газовый цилиндр (№ 9): Вставляется с одной стороны в газовую камеру, а с другой — в хомут затворной коробки.
- Затворная коробка (№ 10): Служит направляющей и опорой для поршня и затвора. Справа на ней расположено окно для выброса гильз, в передней части внутри — боевые упоры для запирания затвора, снизу — приемник магазина. В передней части приемника в затворной коробке смонтированы защелка магазина (№ 11) и её пружина (№ 12), а сзади — фиксатор магазина (№ 76), смонтированный в спусковой скобе. На левой стороне затворной коробки вверху находится шторка (№ 18) с пружиной (№ 20), предназначенная для постоянного закрытия паза, в котором скользит рукоятка перезаряжания. Шторка удерживается на месте и защищена крышкой шторки (№ 21), которая фиксируется фиксатором крышки (№ 22). Ниже расположено гнездо отражателя, в котором помещается отражатель (№ 15). Его зуб может перемещаться как внутрь затворной коробки, так и в продольном направлении. В оба этих положения он возвращается V-образной пружиной отражателя (№ 16). Весь этот узел защищен крышкой отражателя (№ 17). Именно к затворной коробке присоединяются все остальные части оружия: ствол, спусковая скоба (№ 54), прицел (№ 120).
- Хомут затворной коробки (№ 23): Обеспечивает соединение ствола и газового цилиндра с затворной коробкой. Хомут может поворачиваться вокруг затворной коробки, увлекая за собой при вращении ствол (посредством его квадратного выступа) и газовый цилиндр. Для фиксации ствола на затворной коробке хомут иммобилизуется от вращения фиксатором хомута (№ 24).
- Цевье (подоснова / накладка) (№ 28): Деревянная деталь, закрепленная на хомуте четырьмя винтами. Имеет металлический усилитель в форме полукольца (№ 31).
- Щечки затворной коробки (№ 33): Дополняют защитное действие цевья.
- Фиксатор разборки хомута (№ 26): Снабжен пружиной (№ 27) и обеспечивает соединение хомута с затворной коробкой.
2. Подвижная система
- Поршень (№ 40): Состоит из трубки поршня (№ 43), соединенной резьбой и заклепкой со стойкой ударника (затворной рамой) (№ 41), на которой смонтирован ударник (№ 45). Соединение поршня и стойки выполнены с некоторым люфтом для облегчения центрирования трубки поршня в газовом цилиндре. Внутри поршень полый для размещения возвратно-боевой пружины.
- Возвратно-боевая пружина (№ 49): В задней части направляется своим направляющим стержнем (№ 50).
- Затвор (№ 47): На нём имеются четыре боевых упора, винтовой паз, канал ударника, зацеп экстрактора (выполненный непосредственно в блоке затвора) и поддерживающая пружина патрона (№ 48).
- Рукоятка перезаряжания (взведения) (№ 51): Можеть скользить в своем пазу. В переднем положении она удерживается наклонной плоскостью шторки.

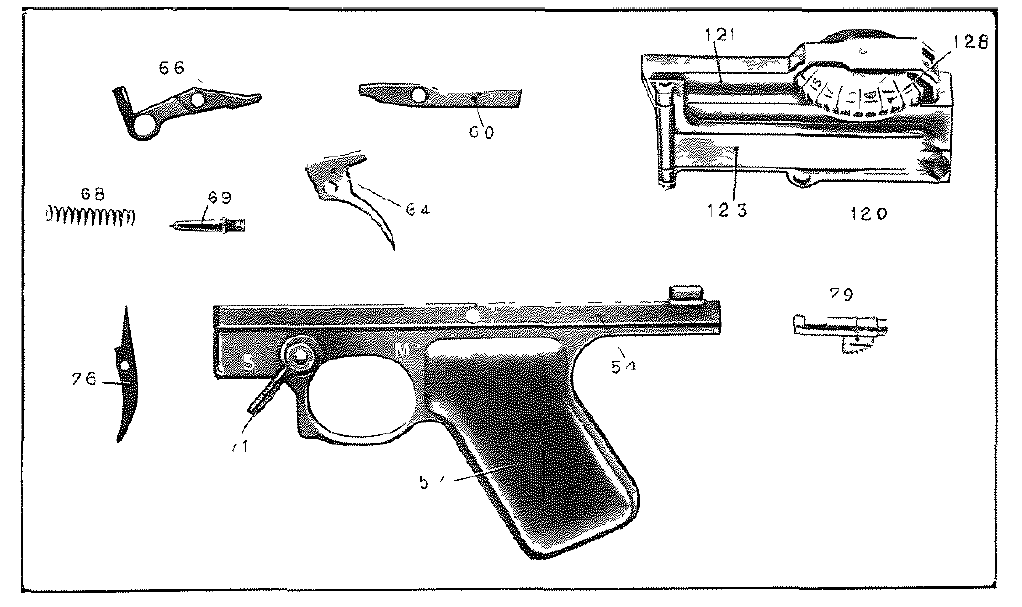

3. Спусковой механизм (УСМ)
Спусковая скоба (основание УСМ) (№ 54) соединяется с затворной коробкой с помощью пазов. На ней расположены:
- В передней части: фиксатор магазина (№ 76) и его пружина (№ 77);
- В задней части: фиксатор приклада (№ 79) и его пружина (№ 81);
- В центре: спусковой механизм, который включает шептало (№ 60), спусковой крючок (№ 64), установленный на основании спускового крючка (№ 66), пружину спускового крючка (№ 68) с направляющей (№ 69), предохранитель (№ 70), основной деталью которого является рычаг огня и предохранителя (№ 71).
4. Приклад
Деревянный приклад крепится к металлическому каркасу (основанию) приклада двумя поперечными винтами (средним и коротким) и одним продольным (длинным). Каркас приклада соединяется с затворной коробкой по направляющим пазам.
Приклад имеет следующую гарнитуру:
- Затыльник: Крепится тремя винтами; в нём выполнен вырез для крепления ремня.
- Опорная пластина задней сошки: Крепится двумя винтами и также имеет вырез для крепления ремня.
- Защелка (фиксатор) сошки приклада: Скользит в своем основании, закрепленном на прикладе двумя винтами. Фиксатор подпружинен.
5. Прицел (№ 120)
Прицел, смонтированный в задней части затворной коробки, включает:
- Основание прицела (№ 121), на котором собираются остальные детали;
- Прицельную планку (№ 123) с диоптром (диоптрическим целиком) и её пружиной;
- Градуированный маховичок (№ 128), выполненный как одно целое с кулачком;
- Толкатель прицельной планки, передающий планке наклоны, задаваемые кулачком;
- Фиксатор (стопор) маховичка и его пружину, предназначенные для фиксации маховичка в различных положениях.

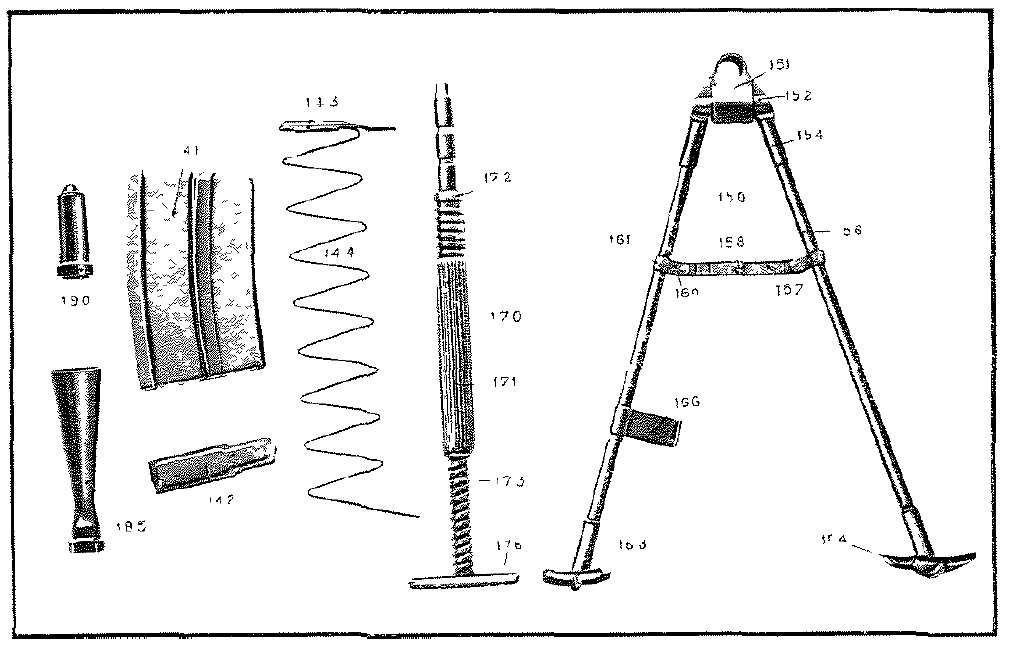

Принадлежности
- Магазин (№ 140): Состоит из корпуса, закрытого снизу крышкой (дном) (№ 142), внутри находится подаватель (№ 143), поджимаемый пружиной магазина (№ 144). На передней и задней стенках магазина имеются зацепы (выступы).
- Сошка (№ 150): Включает головку сошки (№ 151) с гильзой, способной вращаться вокруг ствола, в которой шарнирно установлена ось (цапфа) сошки (№ 152). На оси шарнирно закреплены ноги (№ 156), верхние концы которых (шарнирные головки № 154) могут входить в пазы головки сошки, позволяя разводить ноги только в определенном положении. Снизу ноги оканчиваются башмаками (№ 163-164) и соединены складной распоркой (№ 157), регулирующей их разведение. Левая нога имеет защелку (№ 166) для удержания ног в сложенном состоянии. Сошка надевается на переднюю часть ствола и удерживается пламегасителем или втулкой холостой стрельбы.
- Сошка приклада (задняя опора) (№ 170): Состоит из двух винтов, ввинченных в рукоятку (№ 171), служащую для них гайкой. Нижний винт имеет башмак (№ 176) для упора в грунт, верхний — головку с проточкой и отверстиями для фиксации защелкой приклада.
- Пламегаситель (№ 185): Конической формы, с резьбой для навинчивания на ствол и отверстием под шплинт.
- Приспособление для холостой стрельбы (№ 190): Единая деталь, передняя часть которой выполнена в виде ножей для разрушения деревянных пуль, а задняя имеет резьбу для установки на ствол вместо пламегасителя. Также имеет отверстие под шплинт.

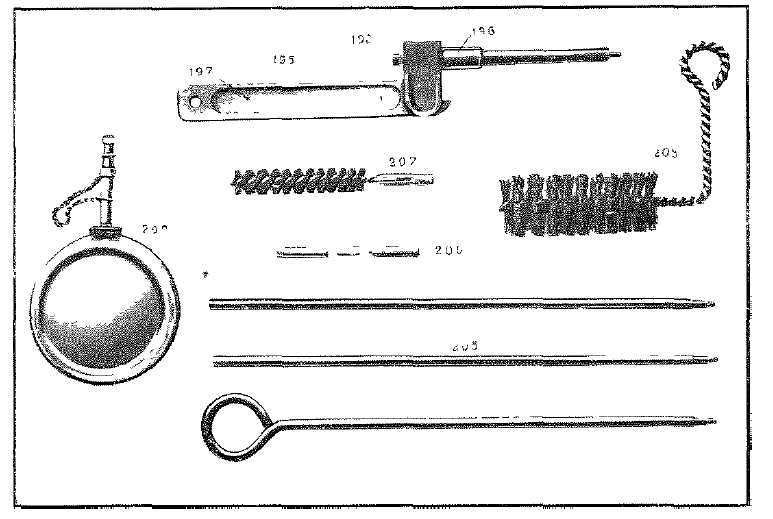

- Извлекатель оборванных гильз (№ 195): Состоит из корпуса (№ 196) с разжимным зацепом, внутри которого скользит конический сердечник (№ 198), и рычага (№ 197).
- Шомпол из трех секций (№ 205) со протиркой (№ 206) и ершиком (№ 207).
- Патронничный ершик (№ 208).
- Масленка (№ 209).
- Ремень (№ 215) с Т-образным зацепом сзади и карабином спереди.
- Чехол.
- Ранцевая сумка (вещмешок) на 10 магазинов.
- Сумка (музетта) на 8 магазинов.
- Чехол для сошки приклада и шомпола.
- Сумка для принадлежностей: включает извлекатель гильз, протирку, масленку, ершик для патронника, ершик для ствола и ветошь.
ГЛАВА II. Разборка и сборка
Перед любой разборкой убедиться, что в оружии не осталось патронов.
Обычная (неполная) разборка

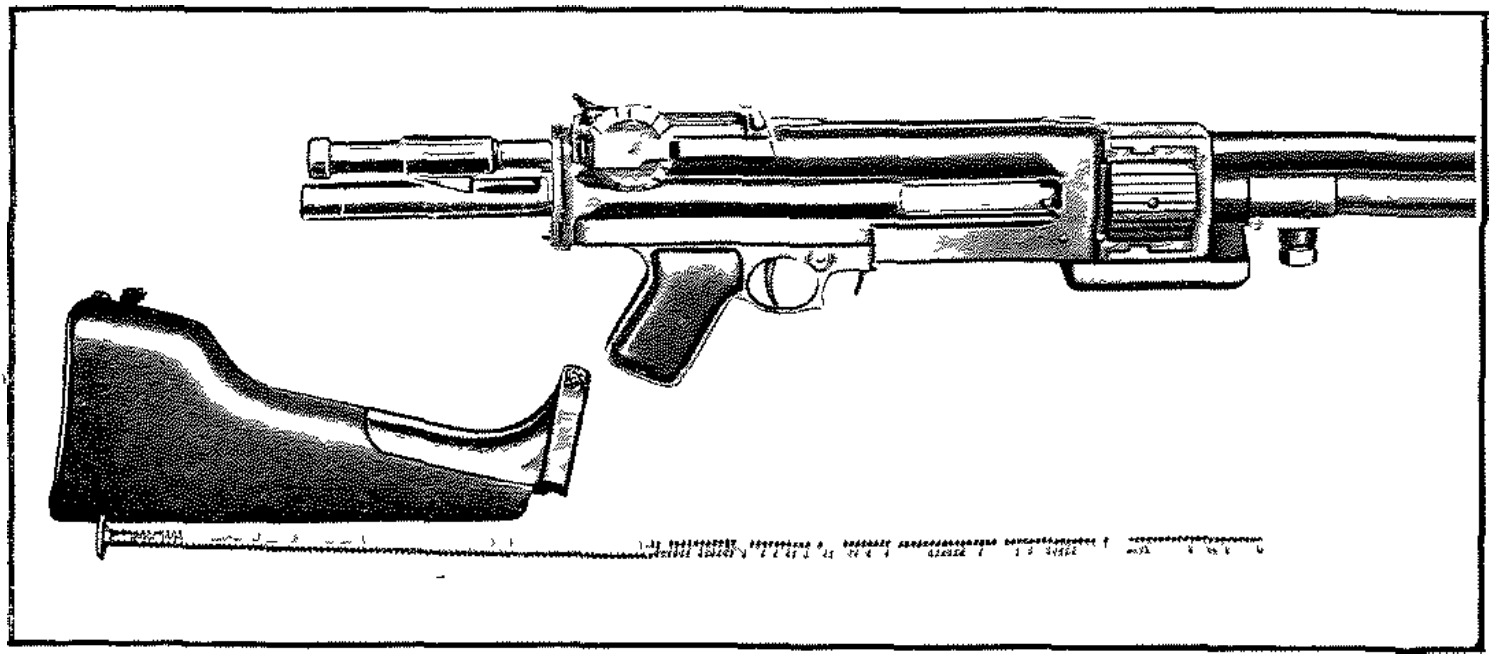

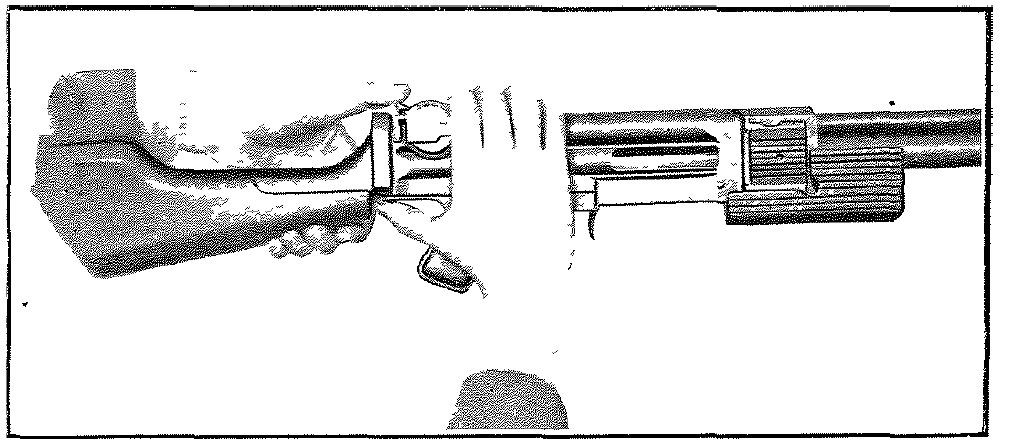

- Приклад: При закрытом затворе сдвинуть вперед фиксатор приклада (рис. 9). Сдвинуть приклад вверх, обращая внимание на то, чтобы ближе к концу движения удерживать большим пальцем правой руки направляющий стержень возвратно-боевой пружины, предотвращая его вылет назад. При сборке перед надвиганием приклада на ствольную коробку сжать возвратно-боевую пружину и удерживать на месте ее направляющий стержень.

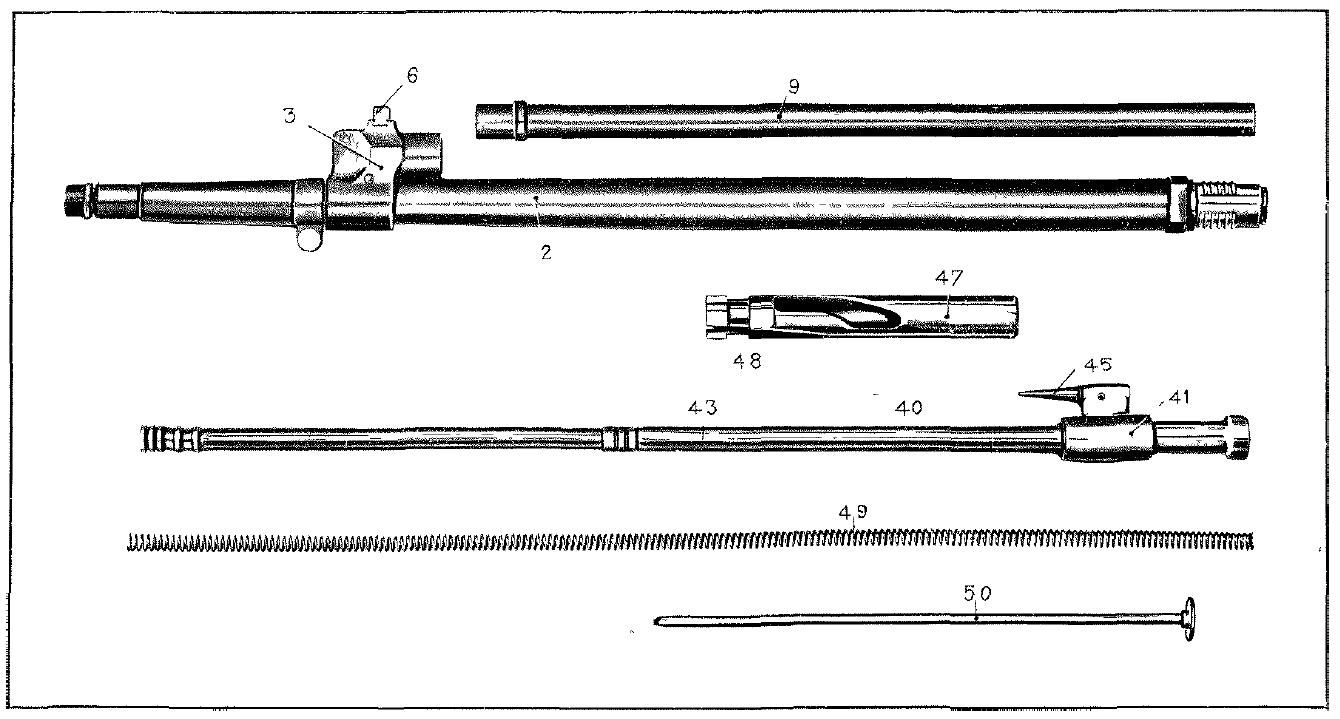

- Затвор и поршень (рис. 10): Отсоединить приклад. Извлечь возвратно-боевую пружину и ее направляющий стержень. Резко и до упора отвести назад рукоятку перезаряжания. Взяться рукой за поршень и затвор, выступающие из ствольной коробки, и полностью их извлечь. Отделить поршень от затвора, извлекая кончик ударника первым в тот момент, когда он находится вблизи переднего конца паза затвора. И наоборот, для сборки поршня сначала вставить заднюю часть стойки ударника.
- Спусковая скоба: Отсоединить приклад. Установить переводчик огня в положение «автоматический огонь» («в пулемет»). Нажать на спусковой крючок и сдвинуть спусковую скобу назад.

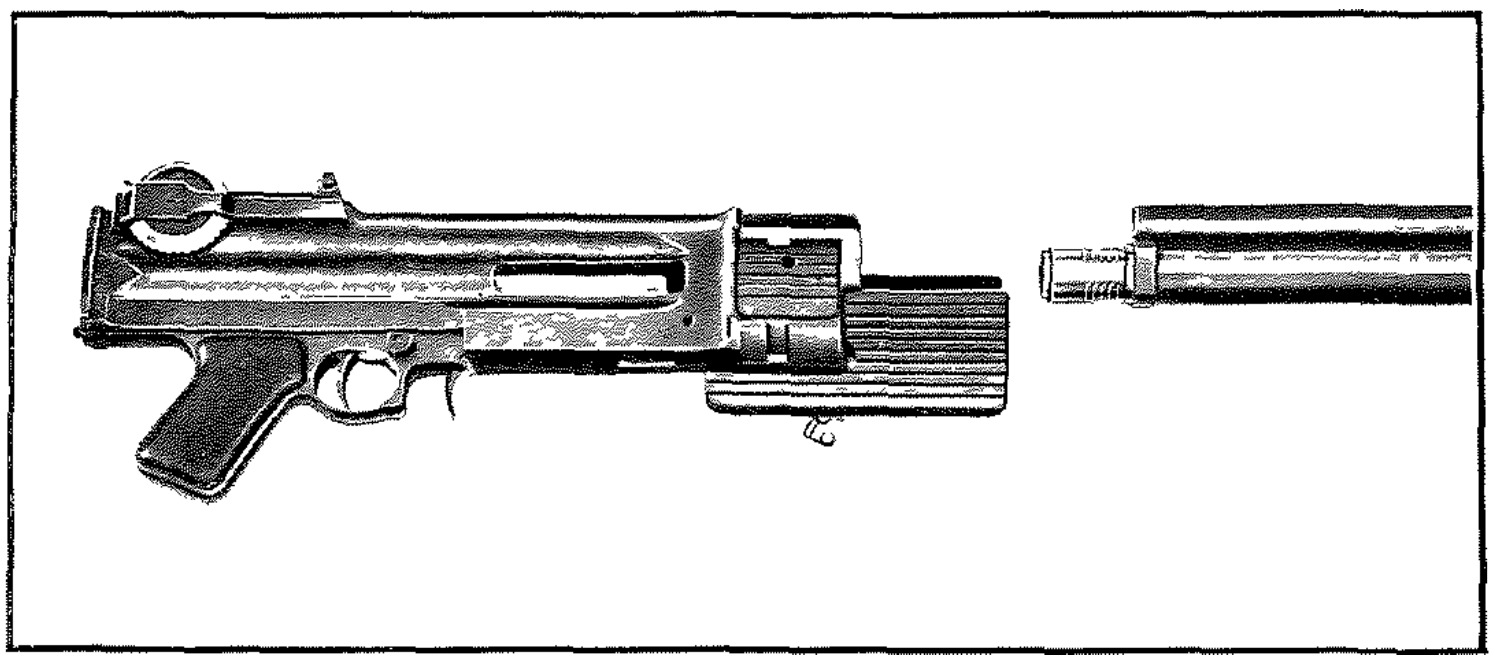

- Ствол и газовый цилиндр (рис. 11): Отсоединить приклад, затвор и поршень. Опустить фиксатор хомута ствольной коробки, утопив его с помощью носика пули. Повернуть хомут на 1/8 оборота по часовой стрелке (если смотреть сзади вперед), затем потянуть вперед ствол в сборе с газовым цилиндром, соблюдая осторожность и не дергая слишком резко, чтобы не повредить квадратный выступ ствола об опорную пластину цевья. Для сборки установить хомут в положение, смещенное на 1/8 оборота. Вставить ствол в сборе с газовым цилиндром и убедиться, что квадратный выступ ствола находится заподлицо с передней гранью хомута. Повернуть хомут и зафиксировать его в рабочем положении, утопив фиксатор до упора в его гнездо.
Полная разборка
Выполняется только для полной чистки оружия.
- Отражатель: Сдвинуть назад крышку отражателя, вставив носик пули в ее кольцо (отверстие). Извлечь пружину отражателя и сам отражатель. При сборке проследить за тем, чтобы малый выступ на пружине вошел в свое гнездо в ствольной коробке во избежание ошибок при сборке.
- Шторка и рукоятка перезаряжания: Отвести рукоятку перезаряжания назад. Вывинтить за ее рычажок стопорный винт крышки шторки, не вынимая этот винт полностью, но установив рычажок вдоль крышки. Сдвинуть крышку назад. Извлечь шторку и ее пружину. Извлечь рукоятку перезаряжания. Эта разборка может выполняться без отделения каких-либо других частей оружия, кроме приклада. При сборке следить за тем, чтобы пружина была установлена так, чтобы оба ее конца были обращены в сторону пластины шторки.
- Хомут ствольной коробки: При снятом стволе и повернутом на 1/8 оборота хомуте надавить носиком пули на фиксатор разборки хомута, который виден под хомутом в нижней части ствольной коробки в вырезе цевья. Удерживая этот фиксатор нажатым, продолжить вращение хомута, после чего он отделится от ствольной коробки. Щечки ствольной коробки отделяются сами.
- Шептало: Выбить ось шептала с помощью носика пули и извлечь шептало.
- Пламегаситель или приспособление для холостой стрельбы: Извлечь шплинт и отвинтить деталь вручную.
Оружейная разборка и ремонт
Необходимы только для ремонта или замены деталей.
- Газовая камера: В совершенно исключительном случае загрязнения каналов очистить горизонтальный канал разверткой 5 мм. Очистить вертикальный канал после вывинчивания закрывающего его керненого винта разверткой 4 мм, которую следует продвигать осторожно, чтобы не повредить газоотводное отверстие ствола, имеющее диаметр 2,5 мм. Газовая камера, как правило, отделяться не должна. Чтобы сделать это, необходимо снять антабку ремня, срубив ее кольцевую заклепку, извлечь штифт газовой камеры и сбить камеру вперед.
- Цевье: Цевье удерживается в нужном положении четырьмя винтами, зафиксированными раскерниванием их резьбового конца. Цевье следует снимать только для замены деревянной детали. Чтобы вывернуть винты, приложите усилие для восстановления первого витка резьбы.
- Защелка магазина: Утопить защелку до упора и, удерживая ее в этом положении, выбить штифт.
- Ударник: Извлечь расклепанный штифт и выбить сзади выколоткой туго посаженный ударник. Чтобы установить сменный ударник, запрессуйте его с помощью отрезка стальной трубки, упирающейся в область основания конуса.
- Удерживающая пружина патрона: Снять пружину, приподняв ее конец носиком пули для выхода из паза в затворе и повернув ее влево. После установки новой пружины убедиться, что она не поджата слишком сильно или слишком слабо. Если она перетянута, она создает избыточное сопротивление подаче патронов и может вызывать недокрытие затвора или осечки. Если она поджата слабо, она не удерживает патрон (что можно проверить, вставив патрон вручную на проверяемый затвор) и может вызывать нарушения эжекции (выброса гильз).
- Детали спусковой скобы: Снять фиксатор магазина, извлекши его ось. Вывинтить и извлечь переводчик огня/предохранитель. Детали, смонтированные на этом рычаге (гайка, кулачковая втулка, пружина), отделятся сами. После этого можно извлечь спусковой крючок в сборе с его основанием. Выбить ось шептала, извлечь шептало и его пружину. Разобрать фиксатор приклада, выбив его штифт. Спусковой крючок с основанием можно разобрать, расцепив направляющую пружины и выбив ось спускового крючка. При сборке следить за тем, чтобы пружина шептала точно встала в оба своих гнезда. При сборке узла спускового крючка с основанием следить за тем, чтобы хвостовик основания вошел под ось, служащую для него опорой. Щечки спусковой скобы не разбираются. Они склеены и соединены между собой деревянной шпонкой, которая также посажена на клей.
- Приклад: Снять фиксатор сошки в сборе, отвернув два его винта. Чтобы отделить фиксатор от его основания, полностью нажмите на головку фиксатора; одновременно отверткой поверните опорный упор пружины, чтобы освободить его стопорный выступ. После этого фиксатор отделится от основания, а пружина с упором просто извлекаются. Отделить опорную пластину сошки приклада, отвернув два винта. Снять затыльник приклада, отвернув три винта. Снять каркас приклада, отвернув два нижних винта и продольный винт, головка которого видна на дне цилиндрического гнезда под затыльником.
- Прицел: Отвернуть крепежный винт основания; затем с помощью киянки сместить основание примерно на 8 мм назад. После этого его можно приподнять и отделить от ствольной коробки. Для разборки фиксатора маховичка вывернуть заглушку, расположенную спереди под осью прицельной планки.
- Магазин: Отогнуть передний зацеп дна магазина. Сдвинуть дно магазина назад. Извлечь пружину и подаватель.
ГЛАВА III. Принцип работы
I. Механизм затвора
Затвор закрыт, только что произведен выстрел. Пустая гильза в патроннике удерживается зацепом выбрасывателя. Магазин установлен на оружие.
Пороховые газы после прохождения пулей газоотводного отверстия отбрасывают поршень назад. Поршень движется назад, увлекая за собой ударник; затем стойка ударника воздействует на винтовой паз затвора, заставляя его повернуться, что вызывает отпирание, и увлекает затвор назад, одновременно сжимая возвратно-боевую пружину.
Отражатель выступает в чашечку затвора, как только продольный паз на подвижном затворе позволяет ему подчиниться действию своей пружины. Гильза, удерживаемая до этого момента между зацепом выбрасывателя и поддерживающей пружиной патрона, выталкивается наружу из оружия. Резкость отражения гильзы смягчается упругостью отражателя в продольном направлении.
Дойдя до крайнего заднего положения, поршень снова устремляется вперед и, если шептало опущено, досылает затвор на закрытие движением, обратным открытию. Верхний патрон из магазина досылается в патронник и во время этого движения закраина гильзы заходит под зацеп выбрасывателя.
Когда затвор запирается, поршень, завершая свое движение вперед, наносит ударником удар по капсюлю и производит следующий выстрел.
Накалывание капсюля патрона до полного запирания оружия невозможно.

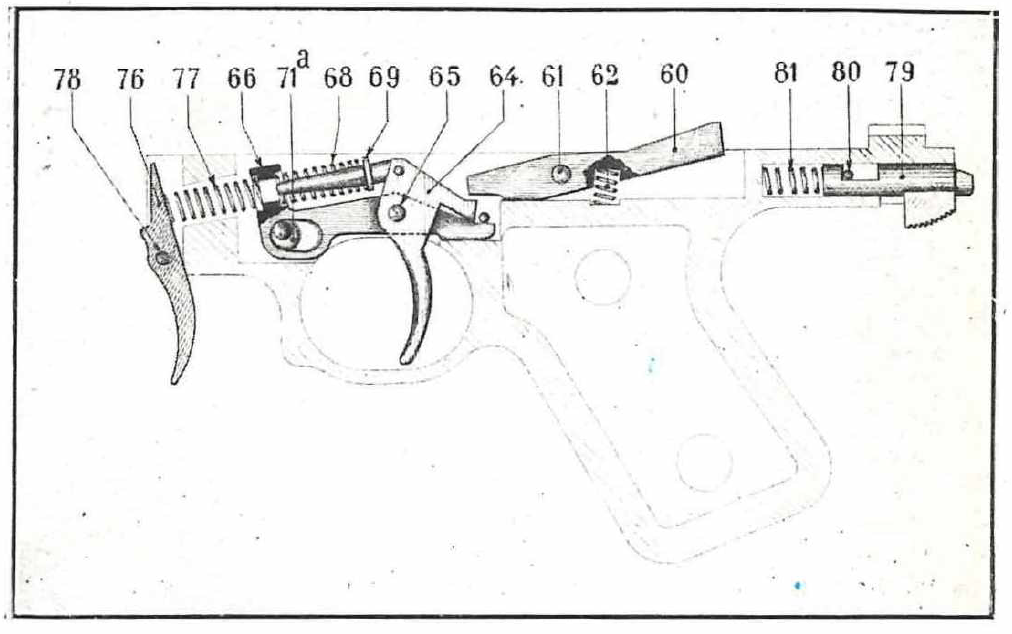

II. Спусковой механизм (рис. 12)
Спусковой крючок установлен на основании спускового крючка, которое может занимать различные положения, соответствующие положениям рычага огня и предохранителя. Шептало смонтировано на неподвижной оси.
- Если основание спускового крючка находится в переднем положении: носик спускового крючка удален от хвостовика шептала и не может на него воздействовать. Нажатие на спусковой крючок не может вызвать выстрел. Оружие поставлено на предохранитель.
- Если основание находится в заднем положении: носик спускового крючка полностью заведен под хвостовик шептала. Поэтому шептало останется опущенным до тех пор, пока нажата выключающая его деталь (спусковой крючок). Оружие ведет автоматический огонь («в пулемет»).
- Если основание занимает промежуточное положение: носик спускового крючка лишь незначительно заведен под хвостовик шептала; при нажатии на спусковой крючок он сначала приподнимает хвостовик шептала, но затем сразу же дает ему соскочить и вернуться на место под действием своей пружины. Оружие ведет одиночный огонь («coup par coup»).
ГЛАВА IV. Обращение с оружием
I. Подготовка к стрельбе
- Подготовка оружия: Если пулемет был смазан для консервации на складе, полностью удалите консервационную смазку и слегка смажьте жидким оружейным маслом затвор снаружи и внутри, стойку ударника, а также отражатель и его пружину. Для спускового механизма достаточно одной или двух капель масла; смазывать шток поршня бесполезно и даже вредно. Убедитесь, что канал ствола не засорен и патронник чист.
- Снаряжение магазина: Удерживайте магазин левой рукой, передней частью вправо. Патроны удерживаются в правой руке группами по 5 штук, закраинами в сторону магазина. При вкладывании первого патрона необходимо достаточно опустить подаватель большим пальцем левой руки, чтобы патрон смог войти. Для последующих патронов каждый раз опускайте большим пальцем левой руки заднюю часть последнего вставленного патрона, чтобы обеспечить ввод следующего. Следите за тем, чтобы не вставлять в магазин более 20 патронов. Патрон должен быть виден в предпоследнем отверстии задней стенки, и не должен быть виден в последнем.
II. Выполнение стрельбы
- Раскладывание сошки: Отсоедините защелку, предварительно сдвинув ее вперед, что облегчает отцепление; откиньте обе ноги и разведите их, когда их шарнирные головки окажутся напротив вырезов в головке сошки. Оболенья (звенья) складной распорки должны быть выведены в одну прямую линию. Чтобы сложить сошку, сначала переломите распорку вниз, сведите ноги вместе, прижмите их к стволу, охватывая его выемками башмаков, и установите на место защелку.
- Установка сошки приклада (задней опоры): Если требуется использовать сошку приклада, которая повышает точность и устойчивость при стрельбе, но немного замедляет смену целей, вставьте сошку до упора в ее гнездо до щелчка фиксатора и отрегулируйте ее высоту вращением рукоятки.
- Взведение: Отведите рукоятку перезаряжания до упора назад и верните ее в нормальное (переднее) положение. Забывание последнего указания не влечет за собой серьезных последствий.

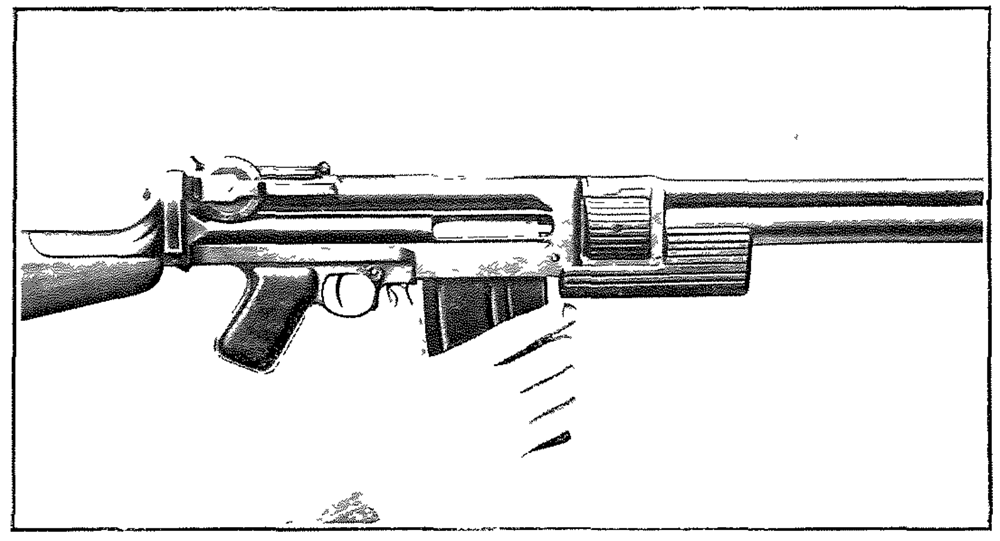

- Присоединение магазина: Поднесите магазин снизу к его приемнику передней частью вперед, чтобы зацепить передний выступ, и поднимите его до защелкивания заднего выступа фиксатором магазина. Можно также, если это удобнее, сначала ввести заднюю часть, а затем поднять переднюю. Присоединение магазина возможно и при закрытом затворе, но предпочтительнее делать это после взведения оружия.
ПРИМЕЧАНИЕ. Даже если требуется произвести один одиночный выстрел, необходимо использовать магазин, так как простое вкладывание патрона в патронник вручную не позволит закрыть затвор из-за неподвижности зацепа выбрасывателя.
- Отсоединение магазина: Чтобы снять магазин, нажмите на фиксатор магазина и потяните магазин вниз (наиболее удобное положение руки стрелка показано на рис. 13). После снятия магазина патронов в оружии не остается.
- Постановка на предохранитель: Если стрельба не будет вестись сразу, переведите рычаг вперед, в положение, отмеченное буквой S (Sûreté).
- Установка режим огня: Установите рычаг ведения огня и предохранителя в положение, соответствующее задаче. Вертикальное положение соответствует одиночному огню, заднее положение, отмеченное буквой M (Mitrailleuse), — автоматическому огню.
- Прицеливание: Глаз должен находиться на расстоянии от 10 до 15 см от диоптра. Не следует пытаться чётко видеть края диоптра, как прорезь обычного прицела; напротив, они должны представлять собой размытый круг, в центре которого видна мушка, совмещаемая с целью.
- Стрельба: Нажмите на спусковой крючок. При автоматической стрельбе удерживайте его нажатым до прекращения огня. При одиночной стрельбе отпускайте и снова нажимайте его после каждого выстрела.
- Замена магазина: Взведите оружие, снимите магазин, присоедините новый магазин.
- Стрельба на ходу: Ремень должен быть закреплен за верхнее крепление затыльника приклада, а антабка ремня повернута вверх. Рекомендуемые положения показаны на рис. 14. Оружие удерживается ремнем на левом плече, правой рукой удерживается за пистолетную рукоятку, а левой — за ремень или за цевье. Наилучшие результаты при таком виде стрельбы достигаются ведением огня короткими очередями во время коротких остановок.

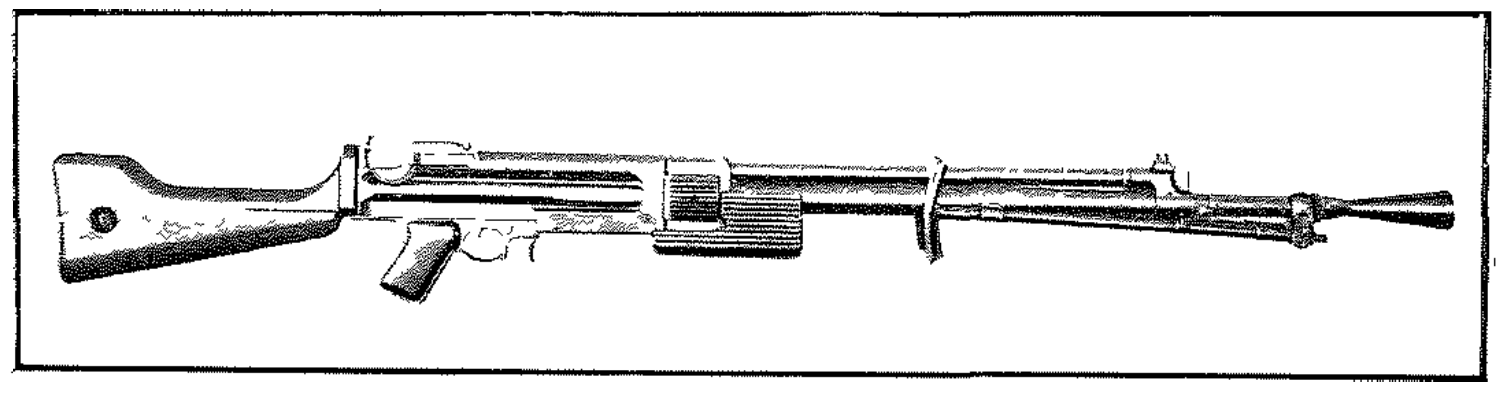

- Переноска оружия: Оружие можно носить на плече, подвесив вертикально за правым (или левым) плечом на ремне. В этом случае ремень крепится к нижним антабкам. Можно также переносить его, надев ремень через туловище, как при стрельбе на ходу, но сдвинув оружие назад так, чтобы приклад находился вверху за левым плечом, а дульный срез — внизу справа. Оружие также можно переносить горизонтально одной рукой за цевье или за ремень, максимально натянутый между верхними креплениями.
- Снаряжение и экипировка:
- Чехол служит для защиты оружия при транспортировке. Он надевается на пулемет без снятия ремня. Его также можно использовать для укрытия оружия на позиции в периоды ожидания для защиты от дождя, пыли или грязи.
- Сумка для принадлежностей и чехол для сошки приклада и шомпола носятся на поясном ремне, как правило, стрелком.
- Ранцевая сумка носится за спиной, а сумка (музетта) — через плечо помощниками стрелка и подносчиками боеприпасов.
ГЛАВА V. Задержки при стрельбе
а) Порядок действий
- Если стрельба прекратилась при закрытом затворе: взвести затвор и продолжить стрельбу.
- Если стрельба прекратилась при частично открытом затворе: затвор обычно заклинен между гильзой или патроном. Взвести затвор, снять магазин, извлечь гильзу или патрон, установить магазин на место и продолжить стрельбу.
б) Причины и объяснение задержек
1. Случаи остановки стрельбы при закрытом затворе
- Осечка: Если при открывании затвора извлечен нестреляный патрон, произошла осечка. Если задержка повторяется, проверить носик (кончик) ударника и убедиться, не тормозится ли движение подвижной системы, например, из-за сильного загрязнения. В этом случае почистить и смазать оружие.
- Недоход подвижной системы (нехватка отката): Если затвор открывается туго и при этом извлекается пустая гильза, причина — нехватка энергии отката. Стреляная гильза была извлечена лишь частично, затем снова дослана в патронник и заклинила там. Если задержка повторяется, она обычно вызвана чрезмерным загрязнением. Почистить и смазать оружие.
- Неподача патрона: Если не извлекается ни патрон, ни гильза, и патронник пуст, произошла неподача патрона. Причина обычно кроется в плохом подъеме патронов в магазине. Убедиться, что верхний патрон в магазине расположен правильно, и продолжить стрельбу. Если задержка повторяется, заменить магазин, так как он, вероятно, деформирован.
- Поперечный разрыв и обрыв ранта (рантовая прилипаемость): Если не извлекается ни патрон, ни гильза, но в патроннике остается целая гильза, произошло прилипание гильзы и обрыв ее ранта (закраины). Рант был оторван усилием затвора при попытке извлечь гильзу. Выбить гильзу шомполом, введенным с дульной части ствола, и продолжить стрельбу.
2. Случаи остановки стрельбы при частично открытом затворе
- Неотражение (невыброс) гильзы: Если затвор зажат гильзой поперек окна для выброса гильз, произошел невыброс гильзы. Если задержка повторяется, она может быть вызвана нехваткой отката из-за загрязнения (почистить и смазать). Также она может быть следствием заедания или поломки отражателя или его пружины (проверить эти детали). Наконец, причиной может быть недостаточное поджатие поддерживающей пружины патрона.
- Утыкание / деформация патрона (неподача): Если затвор заклинен на деформированном патроне, произошла неисправность подачи. Эта задержка обычно происходит из-за плохого подъема патронов в магазине (см. выше «Неподача патрона»).
- Поперечный разрыв гильзы (остаток гильзы в патроннике): Если затвор заклинен на патроне, который частично вошел в патронник, но не может войти до конца, это обычно связано с разрывом гильзы. Гильза предыдущего патрона была разорвана в поперечном направлении, и ее передняя часть осталась прилипшей в патроннике. Извлечь фрагмент гильзы с помощью извлекателя оборванных гильз. Для этого ввести извлекатель в патронник, предварительно отведя его конический сердечник назад; когда извлекатель введен до упора, подать конический сердечник вперед, чтобы расклинить расширяемую цангу внутри остатка гильзы. Затем извлечь инструмент, воздействуя рычагом на переднюю кромку окна для выброса гильз.
ГЛАВА VI. Обслуживание и уход
Обслуживание и уход за ручным пулемётом Льюиса выполняются аналогично уходу за другими образцами оружия подобного типа.
- Когда оружие не находится в эксплуатации: оно должно быть тщательно вычищено, а все его детали покрыты тонким слоем консервационной смазки.
- Перед стрельбой: детали внутреннего механизма должны быть тщательно обезжирены и смазаны жидким оружейным маслом в соответствии с указаниями Главы IV.
- После стрельбы: если оружие затем длительное время не будет использоваться, во избежание ржавления ствола рекомендуется произвести несколько его чисток с интервалом в несколько дней.
Внутренняя поверхность газового цилиндра и головка поршня должны содержаться в чистоте. Однако строго запрещается использовать наждачную бумагу или толченый кирпич для чистки головки поршня, так как это может уменьшить ее диаметр или скруглить грани, что приведет к потере герметичности газового узла.
Патронничный ершик используется, в частности, во время стрельбы для беглой чистки ствольной коробки и патронника через окно для выброса гильз. Его применяют, прежде всего, когда при падении патрона или рассыпании пороха его крупицы попали внутрь оружия.

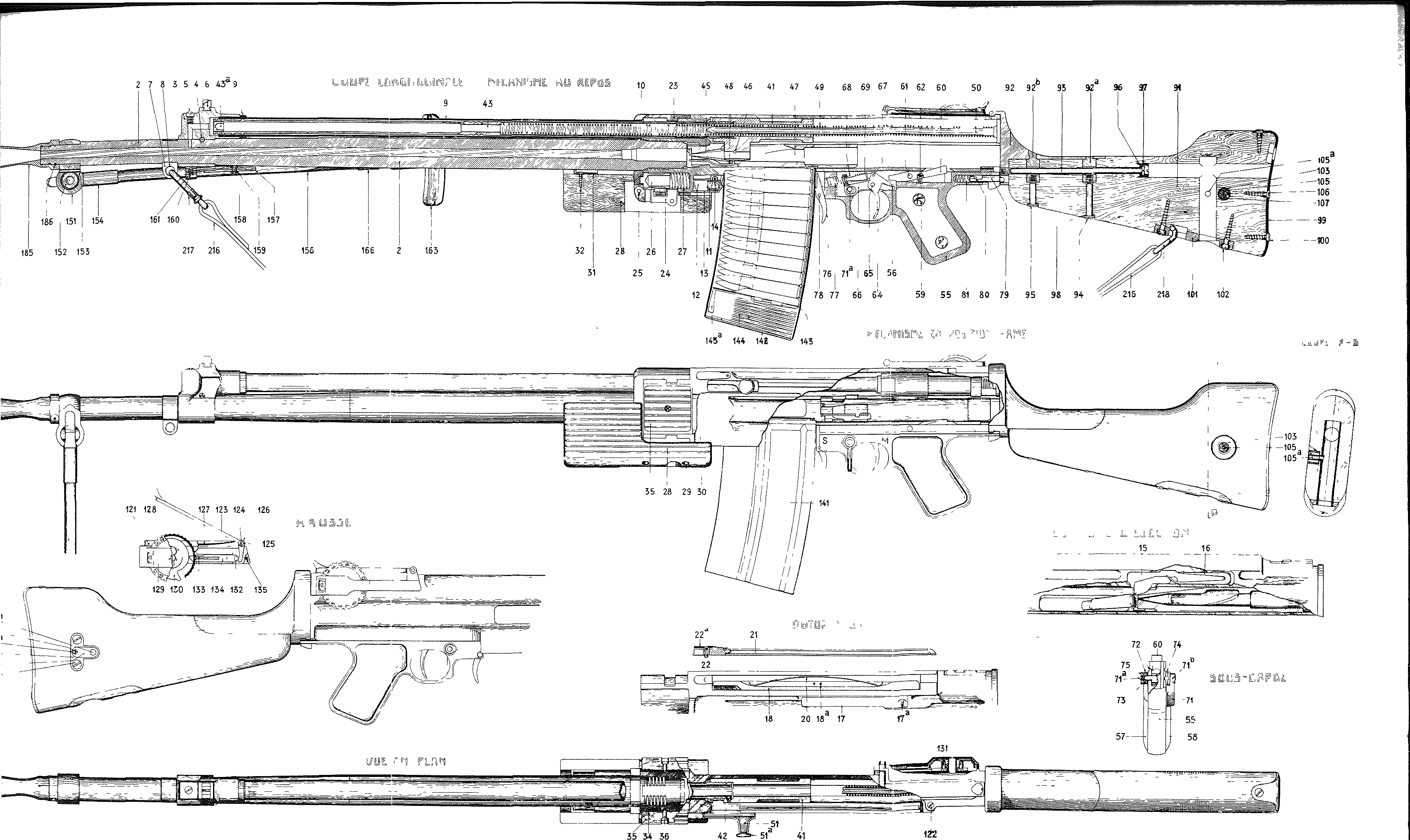

ГЛАВА VII. Детализированная номенклатура и деталировка ручного пулемёта LEWIS Modèle 1924 и его принадлежностей
| № детали | НАИМЕНОВАНИЕ |
|---|---|
| 1º | Ствол и ствольная коробка |
| 1 | Ствол в сборе |
| 2 | Ствол (без обвеса) |
| 3 | Газовая камера |
| 4 | Штифт газовой камеры |
| 5 | Заглушка (винтовая) газовой камеры |
| 6 | Мушка |
| 7 | Антабка ремня |
| 8 | Кольцевая заклепка антабки ремня |
| 9 | Газовый цилиндр |
| 10 | Ствольная коробка |
| 11 | Защелка магазина |
| 12 | Пружина защелки магазина |
| 13 | Опора защелки магазина |
| 14 | Штифт опоры защелки магазина |
| 15 | Отражатель |
| 16 | Пружина отражателя |
| 17 | Крышка отражателя |
| 18 | Шторка (окна взведения) |
| 20 | Пружина шторки |
| 21 | Крышка шторки |
| 22 | Фиксатор (стопор) крышки шторки |
| 23 | Хомут ствольной коробки |
| 24 | Фиксатор хомута ствольной коробки |
| 25 | Ось фиксатора хомута ствольной коробки |
| 26 | Фиксатор разборки хомута ствольной коробки |
| 27 | Пружина фиксатора разборки хомута |
| 28 | Цевье |
| 29 | Винт цевья |
| 30 | Шайба винта цевья |
| 31 | Усилитель цевья (полукольцо) |
| 32 | Винт крепления усилителя цевья |
| 33 | Щечка ствольной коробки в сборе |
| 34 | Основание (арматура) щечки |
| 35 | Деревянная накладка щечки |
| 36 | Заклепка щечки |
| 2º | Подвижная система |
| 40 | Поршень в сборе |
| 41 | Стойка ударника (затворная рама) |
| 42 | Заклепка стойки ударника |
| 43 | Трубка поршня |
| 45 | Ударник |
| 46 | Штифт ударника |
| 47 | Затвор |
| 48 | Удерживающая (поддерживающая) пружина патрона |
| 49 | Возвратно-боевая пружина |
| 50 | Направляющий стержень возвратно-боевой пружины |
| 51 | Рукоятка перезаряжания (взведения) |
| 3º | Спусковой механизм (УСМ) |
| 54 | Спусковая скоба (основание УСМ) в сборе |
| 55 | Спусковая скоба (без деталей) |
| 56 | Направляющий штифт основания спускового крючка |
| 57 | Щечка спусковой скобы (правая) |
| 58 | Щечка спусковой скобы (левая) |
| 59 | Заклепка щечек спусковой скобы |
| 60 | Шептало |
| 61 | Ось шептала |
| 62 | Пружина шептала |
| 63 | Спусковой крючок в сборе |
| 64 | Спусковой крючок |
| 65 | Ось спускового крючка |
| 66 | Основание спускового крючка |
| 67 | Упорный штифт пружины спускового крючка |
| 68 | Пружина спускового крючка |
| 69 | Направляющая пружины спускового крючка |
| 70 | Предохранитель в сборе |
| 71 | Рычаг огня и предохранителя (переводчик) |
| 72 | Втулка рычага предохранителя |
| 73 | Пружина предохранителя |
| 74 | Кулачковая втулка предохранителя |
| 75 | Гайка предохранителя |
| 76 | Фиксатор магазина |
| 77 | Пружина фиксатора магазина |
| 78 | Ось фиксатора магазина |
| 79 | Фиксатор приклада |
| 80 | Штифт фиксатора приклада |
| 81 | Пружина фиксатора приклада |
| 4º | Приклад |
| 90 | Приклад в сборе |
| 91 | Деревянная часть приклада |
| 92 | Каркас (арматура) приклада |
| 93 | Винт каркаса приклада (длинный) |
| 94 | Винт каркаса приклада (средний) |
| 95 | Винт каркаса приклада (короткий) |
| 96 | Зубчатая шайба длинного винта |
| 97 | Пружинная шайба (Гровера) длинного винта |
| 98 | Шайба среднего и короткого винтов (2 шт.) |
| 99 | Затыльник приклада |
| 100 | Винт затыльника приклада |
| 101 | Опорная пластина сошки приклада |
| 102 | Винт крепления опорной пластины сошки |
| 103 | Основание фиксатора сошки приклада |
| 104 | Винт основания фиксатора сошки |
| 105 | Фиксатор сошки приклада |
| 106 | Опорный упор пружины фиксатора сошки |
| 107 | Пружина фиксатора сошки приклада |
| 5º | Прицел |
| 120 | Прицел в сборе |
| 121 | Основание прицела |
| 122 | Винт крепления основания прицела |
| 123 | Прицельная планка |
| 124 | Ось прицельной планки |
| 125 | Втулка оси прицельной планки |
| 126 | Штифт оси прицельной планки |
| 127 | Пружина прицела |
| 128 | Градуированный маховичок |
| 129 | Ось маховичка |
| 130 | Кулачок прицела |
| 131 | Винт крепления кулачка |
| 132 | Толкатель прицельной планки |
| 133 | Стопор (фиксатор) маховичка |
| 134 | Пружина стопора маховичка |
| 135 | Заглушка направляющей стопора |
| 6º | Принадлежности |
| – | Магазин |
| 140 | Магазин в сборе |
| 141 | Корпус магазина |
| 142 | Крышка (дно) магазина |
| 143 | Подаватель |
| 144 | Пружина магазина |
| – | Сошка |
| 150 | Сошка в сборе |
| 151 | Головка сошки |
| 152 | Цапфа (ось) сошки |
| 153 | Штифт цапфы сошки |
| 154 | Шарнирная головка ноги |
| 155 | Ось шарнирной головки |
| 156 | Трубка ноги сошки |
| 157 | Складная распорка (2 детали) |
| 158 | Соединительный палец распорки |
| 159 | Шайба соединительного пальца |
| 160 | Ось шарнира распорки (2 шт.) |
| 161 | Вилка (серьга) распорки |
| 162 | Заклепка вилки распорки |
| 163 | Правый башмак ноги |
| 164 | Левый башмак ноги |
| 165 | Ось крепления башмака |
| 166 | Защелка сошки |
| – | Сошка приклада (задняя опора) |
| 170 | Сошка приклада в сборе |
| 171 | Рукоятка |
| 172 | Верхний винт |
| 173 | Нижний винт |
| 174 | Направляющий стержень |
| 175 | Штифт направляющего стержня |
| 176 | Башмак сошки приклада |
| 177 | Штифт башмака |
| 185 | Пламегаситель |
| 186 | Шплинт пламегасителя |
| 190 | Приспособление для холостой стрельбы |
| – | Инструмент и принадлежности |
| 195 | Извлекатель оборванных гильз в сборе |
| 196 | Корпус извлекателя гильз |
| 197 | Рычаг извлекателя гильз |
| 198 | Сердечник извлекателя гильз |
| 199 | Ось извлекателя гильз |
| 205 | Составной шомпол (из 3 секций) |
| 206 | Протирка |
| 207 | Ершик |
| 208 | Патронничный ершик |
| 209 | Масленка |
| – | Экипировка |
| 215 | Ремень в сборе |
| 216 | Ремень |
| 217 | Карабин ремня |
| 218 | Т-образный зацеп ремня |
| 219 | Чехол оружия |
| 220 | Чехол для шомпола и сошки приклада |
| 221 | Ранцевая сумка на 10 магазинов |
| 222 | Сумка (музетта) на 8 магазинов |
| 223 | Сумка для принадлежностей |
ГЛАВА VIII. ТТХ и числовые данные
| Характеристика | Значение |
|---|---|
| Общая длина оружия с пламегасителем (1,15 м для варианта со стволом 0,50 м) | 1,25 м |
| Общая длина ствола без пламегасителя | 0,50 м или 0,60 м |
| Длина прицельной линии | 720 мм |
| Масса оружия с пламегасителем и сошкой | 8,700 кг |
| Масса ствола (без обвеса) | 2,250 кг |
| Масса сошки | 0,850 кг |
| Масса сошки приклада | 0,620 кг |
| Масса чехла оружия | 0,510 кг |
| Масса порожнего ранца | 0,460 кг |
| Масса ранца, снаряженного 10 полными магазинами | 7,860 кг |
| Масса порожней сумки (музетты) | 0,330 кг |
| Масса сумки, снаряженной 8 полными магазинами | 6,250 кг |
| Масса пустого магазина | 0,265 кг |
| Масса магазина, снаряженного 20 патронами | 0,740 кг |
| Масса укомплектованной сумки для принадлежностей | 0,520 кг |
| Масса укомплектованного чехла сошки приклада и шомпола | 0,880 кг |
| Высота линии ствола над грунтом при установке на сошку | 0,35 м |
Характеристики
Французское руководство даёт следующую массогабаритные характеристики:
| Характеристика | Значение |
|---|---|
| Общая длина оружия с пламегасителем (1,15 м для варианта со стволом 0,50 м) | 1,25 м |
| Общая длина ствола без пламегасителя | 0,50 м или 0,60 м |
| Длина прицельной линии | 720 мм |
| Масса оружия с пламегасителем и сошкой | 8,700 кг |
| Масса ствола (без обвеса) | 2,250 кг |
| Масса сошки | 0,850 кг |
| Масса сошки приклада | 0,620 кг |
| Масса пустого магазина | 0,265 кг |
| Масса магазина, снаряженного 20 патронами | 0,740 кг |
| Высота линии ствола над грунтом при установке на сошку | 0,35 м |
Книга Материальная часть автоматического стрелкового оружия. Ч. 2, Воениздат, 1940 за авторством А. А. Благонравова указывает ещё и темп стрельбы:
| Характеристика | Значение |
|---|---|
| Страна | Англия |
| Система | Льюис |
| Год | 1923 |
| Калибр | 7,71 мм |
| Система автоматики | Через отверстие в неподвижном стволе (отвод газов) |
| Способ питания | Коробчатый магазин |
| Емкость магазина | 20 патронов |
| Скорострельность (теор. / практ.) | 600 / 300 выстр./мин |
| Длина ствола | 600 мм |
| Длина оружия | 1140 мм |
| Прицельная дальность | — |
| Вес тела | — |
| Вес с сошкой | 8,2 кг |
| Нач. скорость | 800 м/сек |
| Вес ствола | 2,28 кг |
| Число всех частей | 114 |
| Примечание | — |

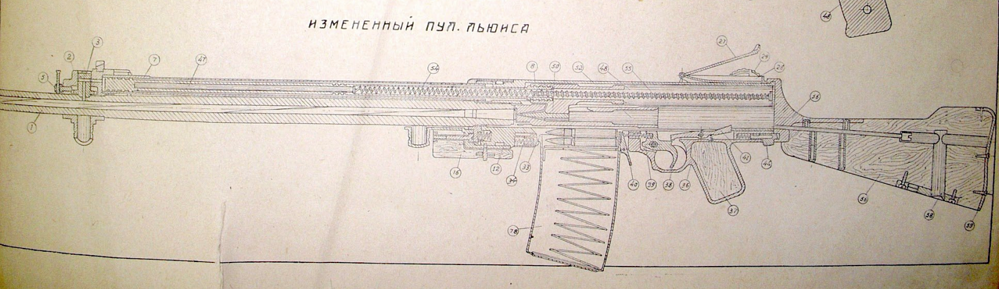

Примечание: Хотя в книге нет иллюстраций или пояснений к пулемёту, скорее всего, эти данные относятся именно к Льюису M1924, описываемому в данной теме (который также упоминается как Льюис M1923). Льюис M1924 представлен в советском “Атлас Конструкций Автоматического Оружия”, который был составлен также при участии Благонравова:
Также немецкие источники выдают такую информацию:
| Параметр | Значение |
|---|---|
| Немецкое наименование | 8 mm leMG 107(f) |
| Оригинальное наименование | Fusil-mitrailleur «Lewis» mle 1924 |
| Калибр / Патрон | 8 мм × 50R Lebel; также 6,5 мм × 55 Mauser |
| Питание | Коробчатый (рожковый) магазин |
| Длина | 1140 мм |
| Длина ствола | 600 мм |
| Вес | 8,5 кг |
| Начальная скорость пули | 730 м/с |
| Скорострельность (темп стрельбы) | 450 выстр./мин |
| Производитель | Неизвестно. Основная часть, вероятно, произведена по лицензии во Франции компанией Société d’Armes Lewis, St. Denis |
| Примечание | Авиационный пулемёт, переоборудованный для наземного применения (оснащён сошками и упором на прикладе). В Вермахте использовался ограниченно, в основном оккупационными войсками во Франции. |

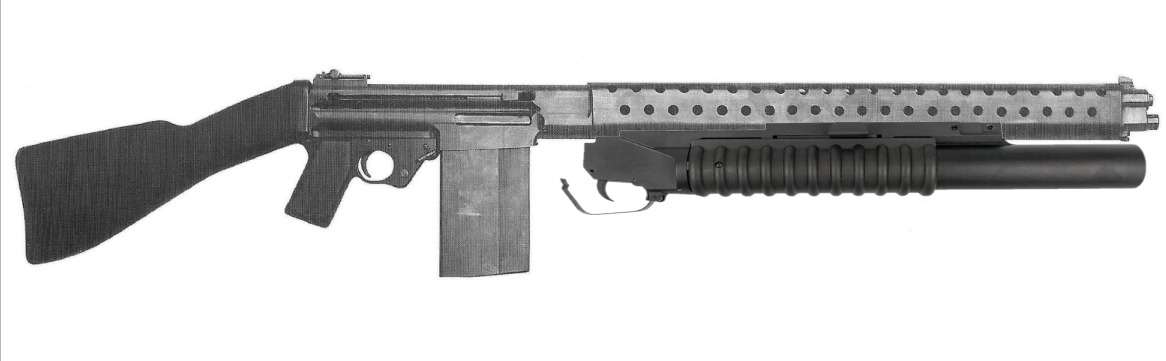

Примечание: Оригинальный документ не получилось найти, информация основана на данном фото.
Источник.
Данные в немецких справочниках по захваченному вооружению довольно поверхностные и могут содержать неточности в ТТХ. Так, почти во всех случаях темп стрельбы в них значительно ниже, чем в оригинальных руководствах к трофейному оружию. Более того, после 1920 года во Франции не разрабатывали оружие под патрон 8 × 50 mm R Lebel. Поэтому я бы расставил источники по значимости следующим образом: французское руководство, книга Благонравова, немецкие справочники.
Опрос
- За
- Против
- США (французское Сопротивление)
- Германия (LMG 107 (f))
- Ветка прокачки
- Событие — отдельное оружие
- Событие — оружие отряда
- Боевой пропуск
- Премиум отряд
- 2 БР
- 3 БР
- 4 БР
Источники
Источники
Книга The Lewis Automatic Machine Gun: A Social and Technical Biography of the Gun and Its Inventors.
Руководство Société des Armes Lewis — Fusil-Mitrailleur Lewis Modèle 1924
Книга Материальная часть автоматического стрелкового оружия. Ч. 2, Воениздат, 1940. А. А. Благонравов.
Карточка Imperial War Museums.
D 50/2 — Kennblätter fremden Geräts: Maschinengewehre.
Форум Gun Boards.
