9-см гранатомёт Тип 4 — исправления
Введение
Первоисточник
В документе “各種噴進砲並爆弾投射機主要諸元表” (Reference Code A03032104200) представлена сводная таблица основных тактико-технических характеристик различных реактивных орудий и бомбомётов от май 20-го года эпохи Сёва (1945 г.) составленная Первым армейским научно-исследовательским техническим институтом.
В таблице есть информация о трёх различных модификаций гранатомёта Тип 4 калибров: 7-см, 9-см и 9-см для десанта. Перевод характеристик приведён ниже:
1. Экспериментальное 7-см реактивное орудие (чертежи подготовлены в январе 1945 года)
| Параметр | Значение |
|---|---|
| Калибр (口径) | 74 мм (七四粍) |
| Толщина стенок [ствола] (肉厚) | 2 мм (二粍) |
| Длина ствола (砲身長) | 1 500 мм (一、五〇〇粍) |
| Общий вес (總重量) | 8 кг (八瓩) |
| Способ воспламенения (発火様式) | Ударный тип (擊発式) |
| Эффективность снаряда (弾丸効力) | Пробитие 80-мм стальной пластины (八〇粍鋼板貫通) |
2. Экспериментальное 9-см реактивное орудие (чертежи подготовлены в декабре 1944 года)
| Параметр | Значение |
|---|---|
| Калибр (口径) | 93,5 мм (九三粍五) |
| Толщина стенок [ствола] (肉厚) | 2 мм (二粍) |
| Длина ствола (砲身長) | 1 500 мм (一、五〇〇粍) |
| Общий вес (總重量) | Около 12 кг (約一二瓩) |
| Способ воспламенения (発火様式) | Ударный тип (擊発式) |
| Эффективность снаряда (弾丸効力) | Пробитие 120-мм стальной пластины (一二〇粍鋼板貫通) |
3. Экспериментальное 9-см реактивное орудие для воздушно-десантных войск (чертежи подготовлены в октябре 1944 года)
| Параметр | Значение |
|---|---|
| Калибр (口径) | 93,5 мм (九三粍五) |
| Толщина стенок [ствола] (肉厚) | 3 мм (三粍) |
| Полная длина ствола (砲身全長) | 1 200 мм (一、二〇〇粍) |
| Максимальная дальность стрельбы (最大射程) | Около 1 000 метров (約一、〇〇〇米) |
| Способ воспламенения (発火様式) | Ударный тип (擊発式) |
| Углы вертикальной наводки (高低射界) | Вверх: около 56° (正 約五六度) Вниз: около 6° (負 約六度) |
| Угол горизонтальной наводки (方向射界) | 360° (三六〇度) |
| Распределение веса (重量) | Гранатомёт (砲身): 11,6 кг (一一瓩六) Лафет / тренога (砲架): 4,4 кг (四瓩四) Опоры и сошник (脚及駐鋤): 4,3 кг (四瓩三) |
| Общий вес (總重量) | 20,3 кг (二〇瓩三) |

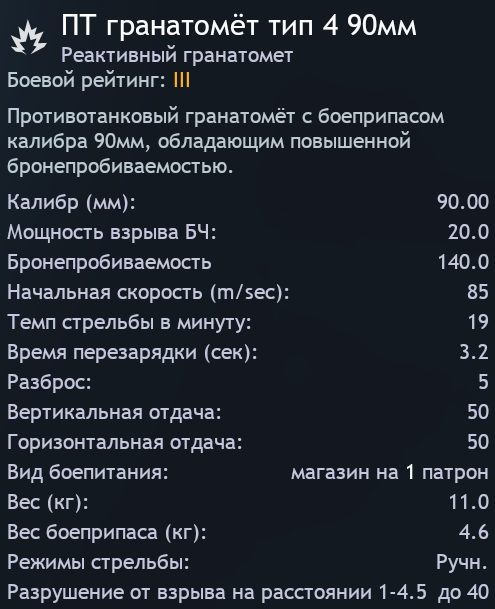

Анонсированный недавно 9-см гранатомёт Тип 4 является версией для воздушно-десантных войск, что также можно понять про приписке единственно известного фото из книги “日本の大砲竹内昭●佐山二郎●共著”.
Подсчёт пробоя
Теперь же стоит отметить, что хотя об этом не говорится в документе, но в ходе испытаний пробивной способности снарядов применялась стальная пластина под углом 60-90 градусов. То есть фактически гранатомёт Тип 4 калибра 9 см мог пробить 120-мм пластину под углом 60 градусов.
Примечание: Точно известно, что пробой в 80 мм для 7-см гранатомёта Тип 4 был для пластин по углами 60-90 градусов. Об этом говорится в наставлении к самому гранатомёту. В свою очередь другие американские и японские источники иногда упоминают цифру в 100 мм пробоя. Как раз реальное пробитие 80-мм плиты под углом в 60 градусов и составляет 92,4 мм (что близко к тем самым 100 мм пробоя). Более подробнее про 7-см Тип 4 и Тип 5 смотреть здесь.
Следовательно по формуле b(э) = b(н) / cos(α) (где b(э) — эффективная или приведенная толщина, b(н) — номинальная толщина, α — угол встречи или угол наклона) можно рассчитать реальное пробитие при угле в 90 градусов.
Причём данные значения являются вполне реалистичными для 90-мм реактивного гранатомёта конца войны в сравнении с аналогами и не являются в принципе высокими. Эффективность данного боеприпаса составляет 1,48 калибра, так например у Bazooka M9 этот показатель составлял 1,2 – 1,5 калибра, а у Panzershreck RPzB 54 — 2,3 калибра.
Защита от раскалённых газов
В наставлении к 7-см гранатомёту Тип 4 говорится о необходимости защиты от раскалённых газов при выстреле из гранатомёта. В игре уже имеется японский противогаз, которые появляется при использовании Офенрора, этот же противогаз можно было бы использовать и с гранатомётами Тип 4.
Опрос

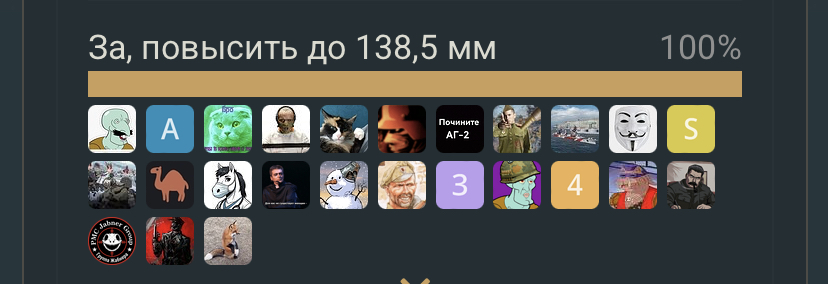

- За, повысить до 138,5 мм
- Против, оставить 120 мм
- За
- Против
Источники
Документ “各種噴進砲並爆弾投射機主要諸元表” (Reference Code A03032104200).
Документ “試製七糎噴進砲説明書” (Reference Code A03032210200).
Книга “日本の大砲竹内昭●佐山二郎●共著”.
Статья на японской Википедии 試製四式七糎噴進砲.
